歐陸EUROTHERM直流調速器ER-PL及ER-PLX
功率范圍 15KW-980KW (最大電流2250A）
ER-PL 和 ER-PLX 數字直流調速器可能是當今市場上功能最強大的產品。憑借各種標準軟件模塊，這些驅動器能夠控制要求最嚴苛的運動作業。所有型號均包含一個 40 字符及字母數字背光顯示器；全套中心卷取模塊和一弱磁功能塊以擴展速度范圍。該產品提供 2 象限和 4 象限版本，由 3 種非常緊湊的底盤組成。完全電源回路絕緣 （SELV）
控制回路
全控三相可控硅橋
1相，100到240 V ac，+/-10%；50-60Hz 對相序沒有要求
控制功能
全數字式
先進PI調節加上電流環自適應功能以達最佳
利用“自整定”算法來自調電流環的P，I常數和電流斷續點
速度環的P，I參數可調，具有積分分離功能
速度控制
含IR補償?shù)碾姌械碾妷悍答?BR> 光碼盤反饋時或測速發電機反饋
速度比
測速發電機反饋時優于100：1
穩態精度
光碼盤反饋并用數字給定時0.01%
測速發電機反饋時優于0.1%
電壓反饋時優于2%
當使用QUADRALOC MK 11 5720數字控制器時絕對為零
調整
所有對軟件的調整都可通過操作盤或串行通訊口來修改。
操作盤除一般診斷功能外，并可用監視，修改參數用
保護
過流 (150% / 25s 反向時間) 內線儀器網絡
高能MOV 線際裝置網絡
速度反饋故障 瞬間過電流
電樞過壓 數字輸出短路
主電源不同步 可控硅‘觸發’故障
主電源缺相 靜止邏輯電路
電機超溫 磁場故障與過電流
可控硅組件過熱 堵轉保護
診斷
全計算器化處理，鎖死第一個故障自動顯示
數字式LCD監視
通過RS422/RS485口可得到全部診斷信息
LED電路狀態指示燈

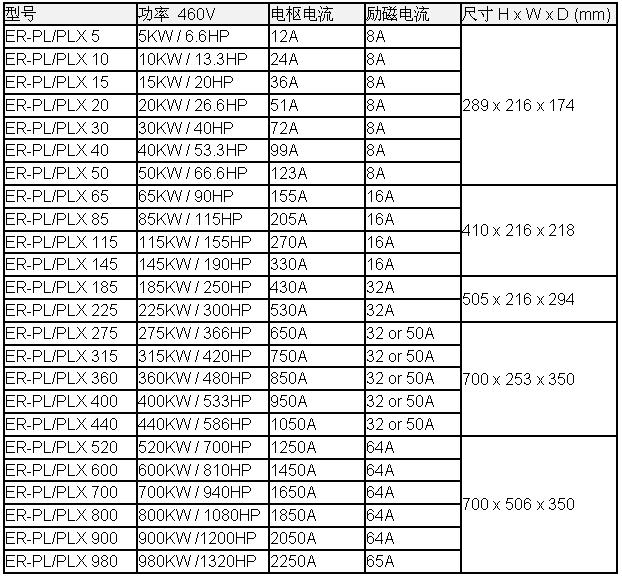

型號列表：

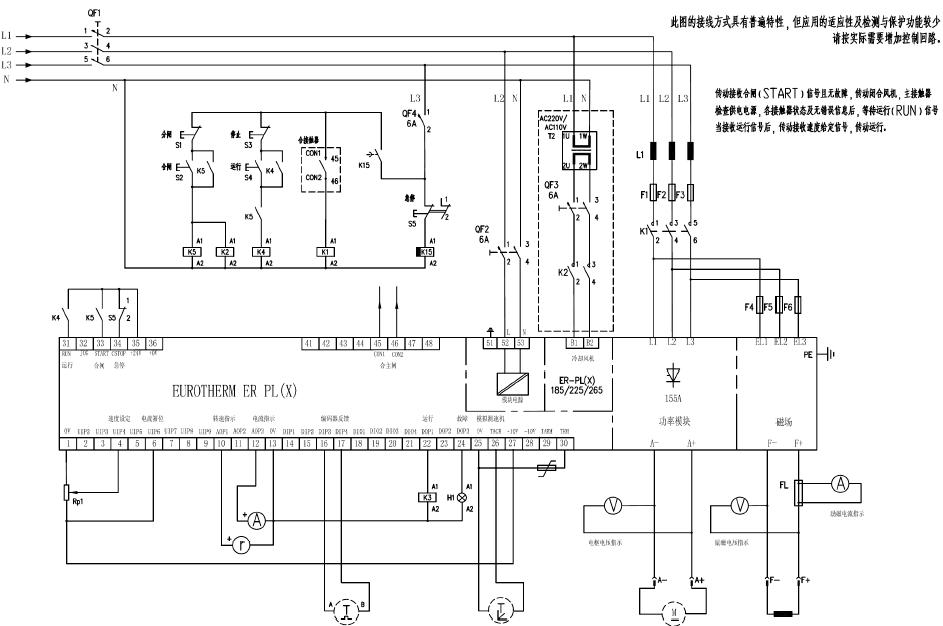

典型連接：
| 應用：
出模機
泵和風扇
印刷機
造紙機
機床設備
攪拌機
壓光機
收卷機
開卷機
傳送機
碾壓機
試驗臺
電線和電纜
橡膠攪拌機
紡織機械
起重機
以及更多應用... |
