　　型號：OPT14HUB　　OPT14HUBS
　　1擴4路串口光纖集線器

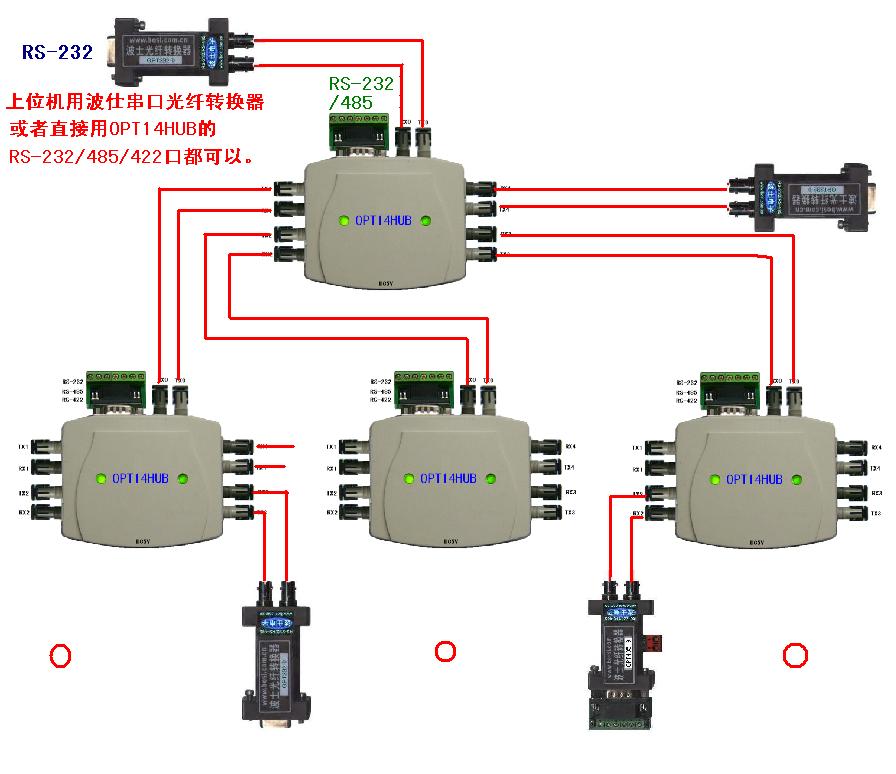

　　---適合星形串口光纖組網
　　一、用途
　　波仕電子的　OPT14HUB［S］系列　1　擴　4　路光纖集線器用于：　1、實現一路光纖到四路光纖的擴展、中繼，便于實現光纖的星形網絡(區別于總線形)，2、實現一路　RS232／485／422　串口到　4　路光纖的轉換。OPT14HUB［S］是世界上最小的　4　路光纖集線轉換器。
　　
　　二、硬件安裝
　　波仕　OPT14HUB［S］系列　1　擴　4　路光纖集線器的外形如圖，使用　5　對多�！�ST　光纖接頭(或者　5　對單模　ST　光纖接頭)　，　包括1　對上位機用和　4　對下位機用�！〔⑶矣幸粋�(gè)DB9　針座　(配有RS232／485／422口)和一個直流電源插孔。OPT14HUB［S］需要外接電源，直流　5V　至　30V　均可(＜100mA)。
　　
　　OPT14HUB　的光纖接收器(RX、深灰色)和光纖發送器(TX、淺白色)見產品圖。使用時發送器ST　頭通過光纖接對方的接收器　ST　頭。注意保持光纖轉換器的　ST　座、　光纖的ST　頭的清潔，　如果不連接時請一定將　ST　座和　ST　頭用相配套的橡皮塞子蓋住�？蛇x　SC、FC　型的光纖接頭。
　　
　　三、性能特點
　　波仕電子的　OPT14HUB［S］最高速率　115.2Kbps。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件！
　　波仕電子配套提供各種長度單芯、　雙芯光纖以及ST　接頭。OPT14HUB［S］對外接電源要求直流　5V　至30V　均可(產品功耗小于　300mW)，波仕電子配套有微型開關穩壓電源。
　　
　　四、外形圖以及引腳分配
　　波仕　OPT14HUB　的　RS-232／485／422　串口端是一個　DB-9　針座，　具有RS-232、RS-485、RS-422　部引腳。當作為RS-232　口時與　PC　機的　DB-9　針　RS-232　口的　2、3、5　腳分配完全相同。作為RS-422　時，T＋、T—是指從　OPT14HUB　向外發送�！∽⒁釸S-485　和　RS-422　通信時建議要接地線　(5　腳)　。RS-485／422無須跳線選擇。RS-485／422　信號的參考地線與　RS-232　的　GND　是一樣的。
　　
　　OPT14HUB　的電源插座位于產品圖的下端，將產品插上電源(直流　5V　到　30V　均可，隨產品配套有)。產品正面有兩個　LED(發光二極管)，當　OPT14HUB　產品通電后LED會一直亮著。
