通用串口/光纖中繼轉換器 ——自帶RS-232/RS-485/RS-422口（適合總線形光纖組網、5V供電）
一、用途
波仕電子的OPT35EX[S] 系列RS-232/485/422/光纖中繼轉換器用于：
1、實現RS-232/485/422光纖通信的中繼，也就是延長串口光纖通信距離

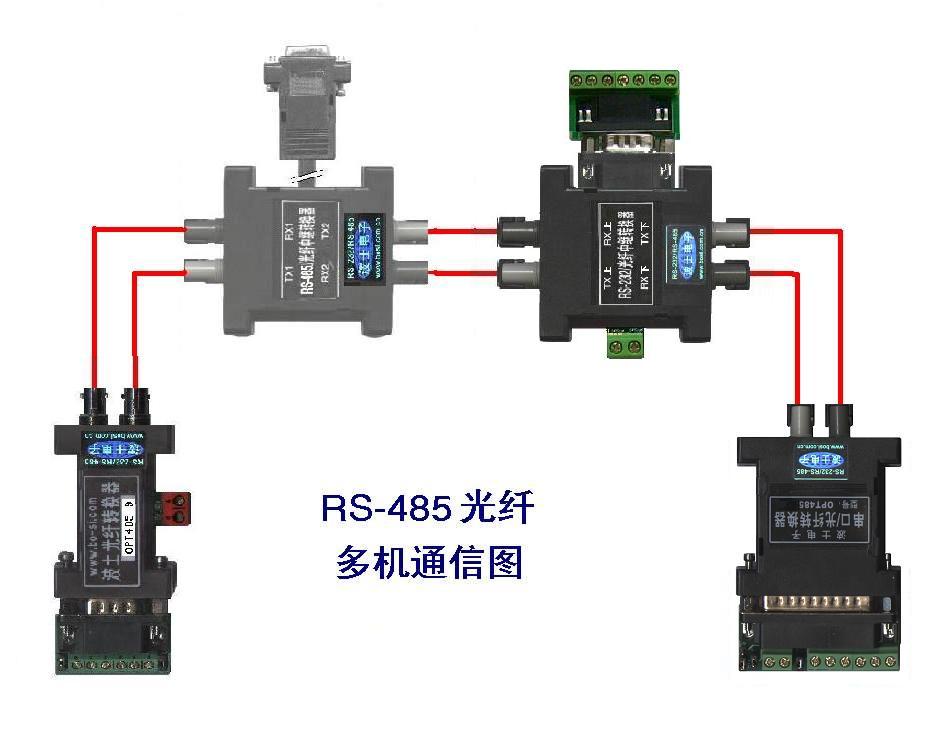

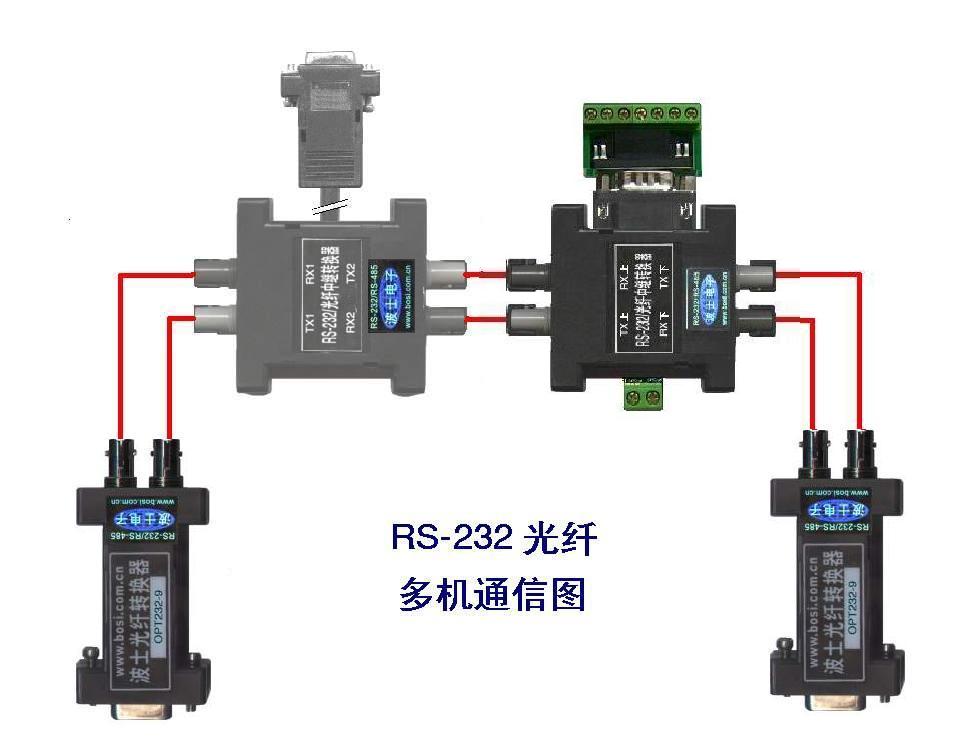

2、實現串行光纖多機通信，就是將多個RS-232或者RS-485、RS-422接口接入同一個串口光纖通信網
  3、實現1路RS-232/485/422到2路光纖的轉換。
OPT35EX[S]是世界上最小的串口/光纖中繼轉換器，代表了當今串口光纖通信產品的頂尖水平。
光纖通信具有高隔離電壓、防電磁干擾、抗雷擊等優點。專利產品，謹防假冒！專利號：200830078256。
二、硬件安裝
  波仕OPT35EX[S]光纖中繼轉換器的外形為DB-25/DB-25轉接盒大小，使用一對多模ST光纖接頭（OPT35EX）或者一對單模ST光纖接頭（OPT35EXS）。產品上面為RS-232/485/422口的DB-9針座（配接線端子），下面為5V電源（接線端子）。OPT35EX[S]需要外接直流5V電源（<50mA）。OPT35EX[S]串口/光纖中繼轉換器的光纖接收器（RX）和光纖發送器（TX）見產品標簽。使用時發送器ST頭通過光纖接對方的接收器ST頭。

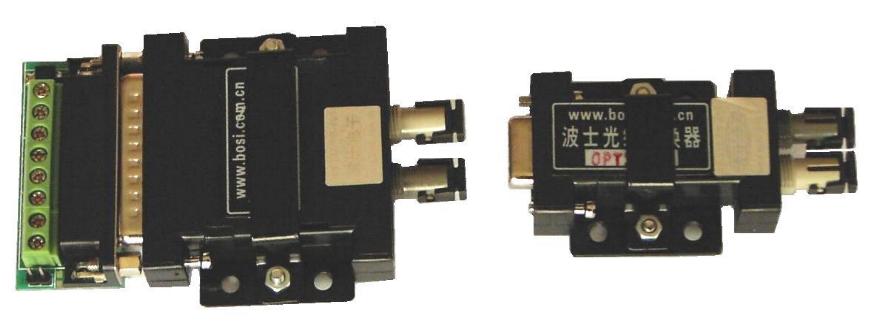

注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。均可選SC、FC型的光纖接頭。波仕電子可以另外配套提供各種光纖、也可以提供配套的雙向單纖。OPT35EX[S]可以配套提供安裝支架。
三、性能特點
    波仕電子的OPT35EX[S]光纖中繼轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件! OPT35EX[S]與OPT485EX[S]相比較的優點之一在于：OPT35EX[S]已經自帶RS-232/485/422口而無須再外接RS-232/485/422轉換器、內置600W浪涌保護器。

光纖接口	雙ST頭（或者FC、SC頭可選擇）
傳輸介質	雙光纖（多模、單模）
通信   方式	異步RS-232
	半雙工RS-485、全雙工RS-422
光波長	820nm（多模）、1300nm（單模）
電氣    接口	RS-232（DB9針座及接線端子）
	接線端子（RS-485、RS-422）
尺寸及重量	DB-25/25轉接頭大小、120克
傳輸距離	4Km（多模）、50Km（單模）
適用光纖	50/125、62.5/125、100/140um

四、引腳分配
波仕OPT35EX[S]的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從OPT35EX[S]向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。
 DB-9針端的引腳分配如下（帶接線端子）：

	1	2	3	4	5	6	7	8	9
RS-232		RXD	TXD		GND
RS-485	A				GND				B
RS-422	T+				GND	R+		R—	T—

電源端子邊的兩個跳線 J1、J2一般為不插短路塊（J1、J2都斷開）。僅僅當OPT35EX[S]當作一路串口與兩路光纖的轉換器使用時才需要插上短路塊（J1、J2都短接）。
