簡單描述
同軸光源(漫射同軸燈,金屬平面漫反射照明光源)光源為平板鏡面表面提供漫射均勻照明,利用同軸光源方法,垂直于照相機的鏡面表面變得光亮,而標記或雕刻的區域因吸收光線而變暗。同軸光源(漫射同軸燈,金屬平面漫反射照明光源)提供了比傳統光源更均勻的照明,因此提高了機器視覺的準確性和重現性。8226; 均勻照亮平面,有光澤的表面 8226; 加強劃刻,凹陷,或壓印特征8226; 在鏡面,漫射和/或吸收表面形成對比8226; 降低透明外殼或遮蓋物的透過率 8226; 電子元件檢測 8226; 基準定位
同軸燈主要用于檢測反光程度很厲害的平面物體,比如玻璃。

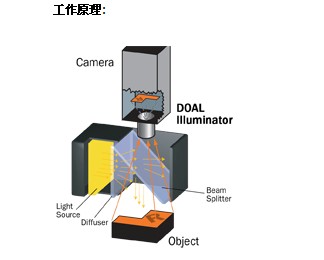

它的特點是:里面有一塊45度安裝的半透半反玻璃。LED發出的光線,先通過全反射垂直照到被測物體,從被測物體上反射的光線垂直向上穿過半透半反玻璃,進入攝像頭。這樣就既消除了反光,又避免了圖象中產生攝像頭的倒影。
產品特點
ü 高亮度、高密度的LED陣列排列在線路板上,形成一個面光源,使用半透半反射鏡片形成的照明光線與鏡頭視角在同一軸向上。
ü 涵蓋全波長范圍
典型應用
Ø 金屬、玻璃等具有光澤的物體表面的缺陷檢測。
Ø 線路板焊點、符號等的檢測。
Ø 芯片和硅晶片的破損檢測。
補充
同軸燈可以消除反光,但只適合檢測平面的物體,而不適合檢測有弧度的物體。因?yàn)橥S燈讓CCD只能接受到和物體垂直,也就是和鏡頭同軸的光線,所以就叫同軸燈啊。
當然同軸燈還有一種,就是點光源。因?yàn)辄c(diǎn)光源是和同軸鏡頭配合使用。事實上,只是把上面同軸燈45度半透半反的玻璃,移植到鏡頭里面去了。所以這時選的是同軸鏡頭
產品型號 |
顏色 |
電壓 |
CTZ-D25 |
R/W/B/G |
24V |
CTZ-D18 |
R/W/B/G |
24V |
CTZ-D48 |
R/W/B/G |
24V |
CTZ-D70 |
R/W/B/G |
24V |
CTZ-D85 |
R/W/B/G |
24V |
照明案例

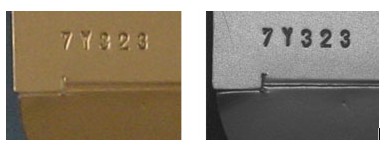

金屬板上沖壓的字符:形成高對比度,易于檢測或讀取
