光隔RS-485/422超遠程驅動器（光隔RS-485/422/CAN轉換器）
一、用途
光隔RS-485/422超遠程驅動器（型號：CAN485G）用于將RS-485(半雙工)或者RS-422信號（全雙工）通信距離延長5Km（9600bps時）—10Km（4800bps時）以上（通過轉換成為CAN電平）、還實現通信機器之間的光電隔離。可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡、可以互帶110個節點。
二、硬件安裝
CAN485G外形為DB-25/DB-25轉接盒大小。兩邊均為DB-25針座、區分的方法是看產品標簽的標志。CAN485G的RS-485端的16-17腳內部短接，而CAN端的16-17腳不通，也可以根據此區分兩端。CAN信號遠傳的線只有CANH（+）和CANL（—）兩根線，不需要遠傳地線，即CAN信號是不需要共地的。
三、軟件說明
CAN485G獨有通信速率自動適應技術和抑制信號自收技術，保證在發送信號的同時不會收到自己，確保適合所有RS-485通信軟件！CAN485G的通信速率一般最高為9600bps。
四、引腳分配
CAN485G的DB-25端針座（CAN）的引腳分配：
|
DB-25針座
引腳分配 |
5* |
6* |
16(電源) |
22或25（電源） |
|
CANH（+） |
CANL（—） |
+5V’(正端) |
0V’(地) |
*CAN485G轉換器已經在的5腳CANH(+)與6腳CANL(—)之間的內部接了1500W電阻。
*CAN總線通信時要求在相距最遠的兩個轉換器的CANH(+)、CANL(—)腳之間各接300至1500W的電阻。
CAN485G的另外一端DB-25端針座（RS-485）的引腳分配：
作為半雙工(RS-485)轉換器時的DB-25端引腳狀態如下：
|
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16（電源） |
22**（電源） |
|
跳線設置 |
RS-485(+A) |
RS-485(
—B) |
+5V
(正端) |
0V
(負端) |
* 4腳與5腳之間短接之后共同作為RS-485的正A（+A）端。
* 6腳與7腳之間短接之后共同作為RS-485的負B（—B）端。
* *22腳同時還是RS-485信號的參考地線,但是千萬不要與RS-485的信號線短接!
作為全雙工轉換器時的DB-25端引腳狀態如下：
|
1-2短接 |
2-3斷開 |
5
(RS-422) |
6
(RS-422) |
8* (RS-422) |
9* (RS-422) |
16(電源) |
22**
(電源) |
|
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V(負端) |
*當G485C作全雙工轉換器使用時在相距最遠的兩個485C的各自8-9腳之間各接120Ω電阻。
** 22腳同時還是RS-422信號的參考地線,但是千萬不要與RS-422的信號短接!
CAN485G需要外接相互隔離的兩個5V電源, ，如果兩邊都使用同一個5V電源，則可以當作非光隔RS-485超遠程驅動器使用。
波士電子的RS-485/CAN轉換器的簡單檢測方法：首先加全電源，RS-485/422端跳線設置為半雙工，并且4-5短接作為A、6-7短接作為B，可以測量到RS-485端的A比B的電壓高5V，CAN端的+與—無電壓差。然后在RS-485端的A與B之間加負電壓（—0.6 到—5V均可，A接負、B接正），則CAN端的+與—之間為正電壓2.5V左右。在CAN端的+與—之間加正電壓（0.6 到5V均可，+A接正、—B接負），則RS-485端的A與B之間為負電壓（—5V左右）
RS-485中繼器、RS-232/485超遠程驅動器
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
| 主要優點： |
·獨有零延時自動收發轉換技術！
·無須修改軟件！無須跳線設置速率！
·確保適合所有RS-232軟件！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
說 明 |
特 性 |
|
波士RS-485集線器系列 |
| HUB4485G |
1路RS-485拖4口RS-485光隔集線器 |
隔離5V供電 |
| HUB8485G |
光隔RS-485/232轉8路RS-485集線轉換器(新！世界最��！) |
隔離5V供電 |
|
波士RS-485/422中繼器系列 |
| BS485A |
RS-485無源光電隔離器 |
無需供電！ |
| YG485A |

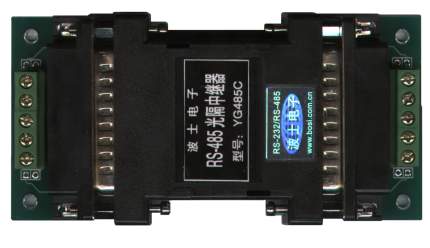

RS-485光隔中繼器（原YG485C） |
