全信號RS-232/光纖轉換
OPT232AL ---2400元 有源
RS-232 全信號光纖轉換器
------多傳 RS-232 握手信號
一、用途
波仕電子的 OPT232AL[S]系列 RS-232 全信號光纖轉換器用于：實現 RS-232 全信號的光纖傳輸，包括主信號 RXD、TXD、GND 以及握手信號 RTS/DTR 和 CTS/DSR。OPT232AL[S]是世界上最小的RS232 全信號光纖轉換器。采用光纖通信具有高隔離電壓、防電磁干擾、抗雷擊等優點。專利產品，謹防假冒！專利號：200830078256。
二、硬件安裝
波仕 OPT232AL[S]系列 RS232 全信號光纖轉換器的外形為 DB25/DB25 轉接盒大小，使用兩對多模 ST 光纖接頭或者兩對單模 ST 光纖接頭 ， 中間有一個RS232 口的 DB9 孔座和 5V 電源引腳。DB9孔座的 RS232 口可以直接或者通過 DB9 延長線外插 PC 機的 RS232 口（針座）。
OPT232AL[S]必須成對使用。OPT232AL[S]全信號光纖轉換器的光纖接收器（RX1、RX2）和光纖發送器（TX1、TX2）見產品標簽。使用時 TX1 接對方的 RX1、TX2 接對方的 RX2；RX1 接對方的 TX1、RX2接對方的 TX2。均可選 SC、FC 型的光纖接頭。
三、性能特點
OPT232AL[S]的最高速率 115.2Kbps。無需任何初始化設置！OPT232AL[S]通過光纖 TX1、RX1 傳主信號 RXD、TXD、GND，光纖 TX2、RX2 傳握手信號 RTS 或 DTR、以及 CTS 或 DSR。
|
型 號 |
說明（多模） |
|
OPT232AL |
RS232全信號多模光纖轉換器 |
|
型號 |
說明（單模） |
|
OPT232ALS |
RS232全信號單模光纖轉換器 |
波仕電子配套提供各種長度單芯、 雙芯光纖以及ST 接頭。OPT232AL、OPT232ALS 對外接 5V 電源要求 5V(±0.5V) 50mA，推薦選用波仕電子的微型開關穩壓電源。
手機：18995634129
傳真：027-51518048
QQ ：752817985
地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com
RS-232/RS-485/RS-422/CAN/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：
ZL03335086、
ZL03335087、ZL033
35088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（
.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖

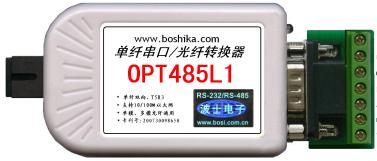

| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |
| OPT485L |
雙纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
雙纖雙向、SC頭 |
5V供電 |
| OPT485V9 |
RS-232/485/光纖轉換器  |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |
| OPT485S9 |
RS-232/485/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
5V供電 |
| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT35EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT11[S] |
微型串口單環光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
| OPT22[S] |
微型串口雙環冗余光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
RS-232/485/422轉塑料光纖
| OPF232 |
RS-232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
無須供電 |
| OPF485 |
RS-485/422/232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
| OPF232EX |
RS-232/塑料光纖中繼轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB光纖延長、USB轉串口光纖
以太網轉串口光纖

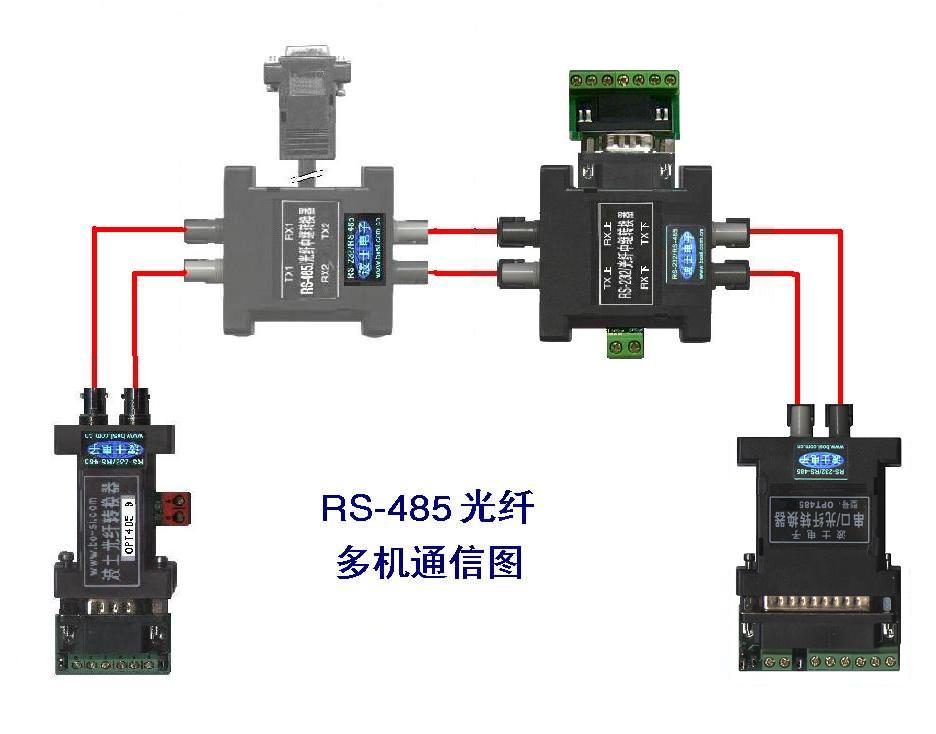

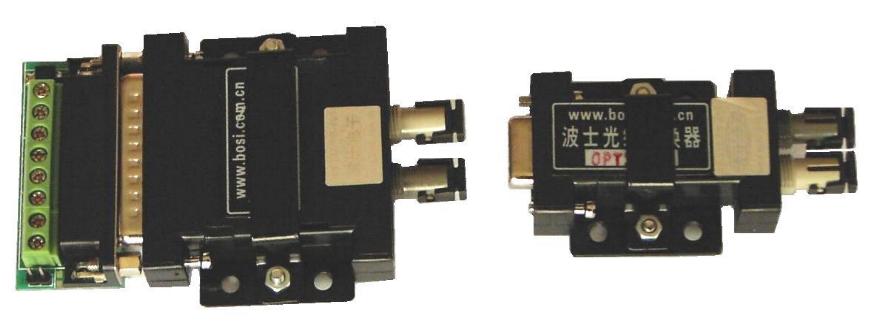

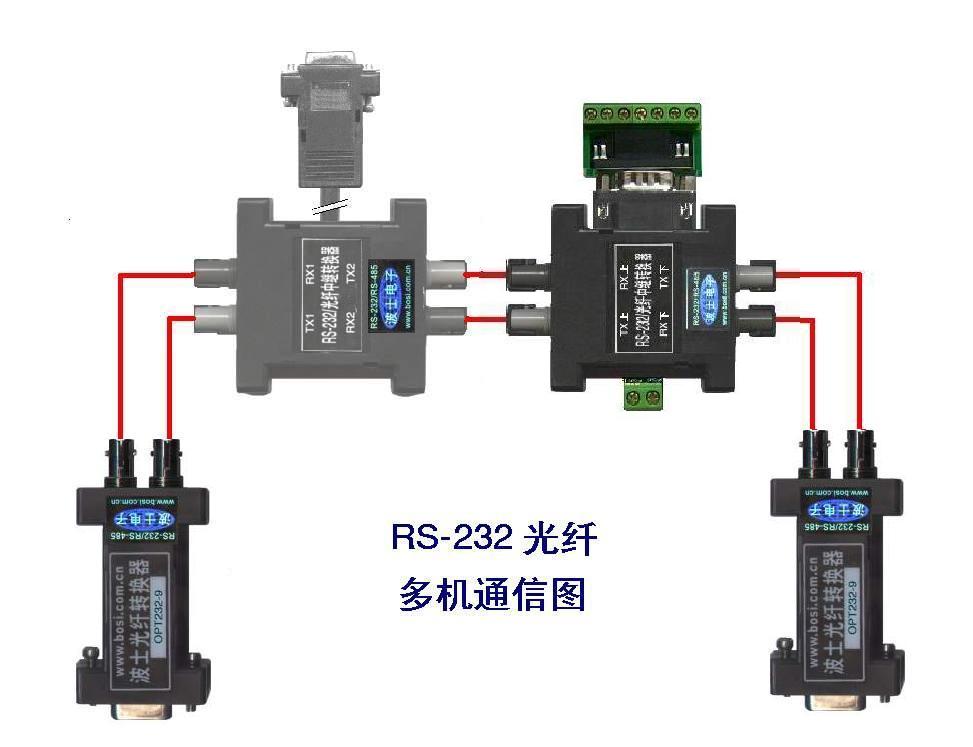

《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖

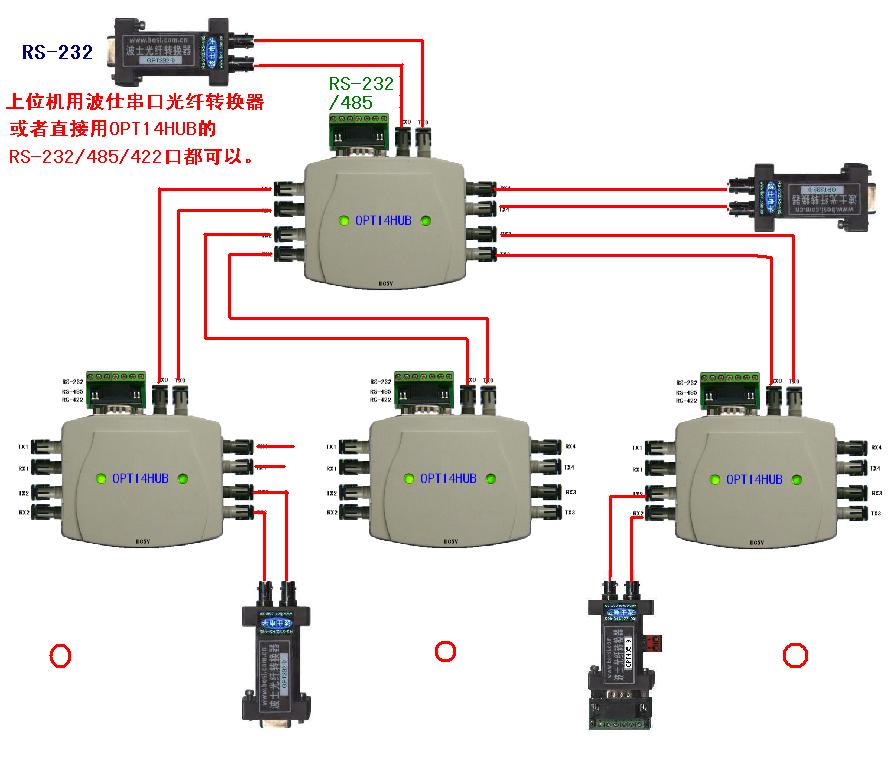

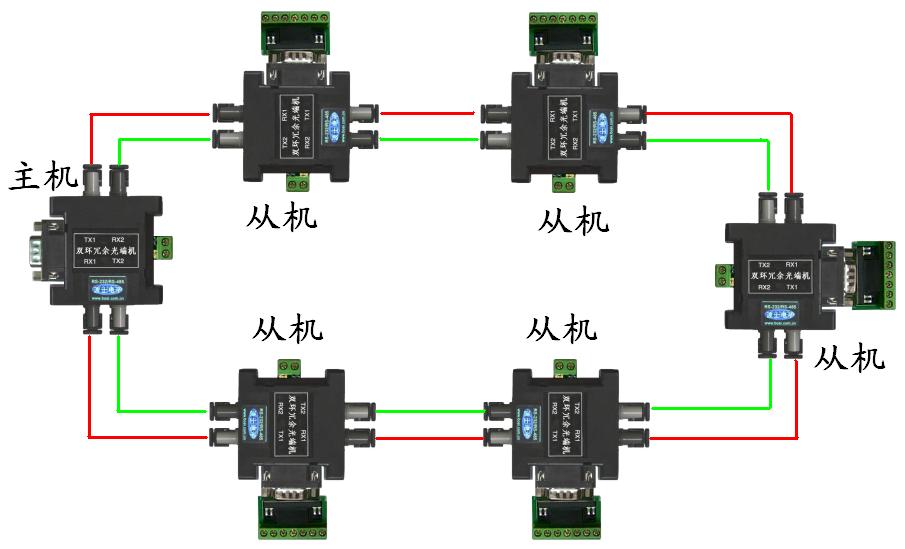

OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
