OPT485S9
RS-232/485/單模光纖轉換器
一、用途
波仕電子的OPT485S9超小型RS-232/485/單模光纖轉換器可以實現RS-232或RS-485與單模光纖轉換功能，并且可以直接外插DB-9針RS-232口。專利產品，擁有ZL03335086號中國專利。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波仕光纖轉換器廣泛用于各種工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。
二、硬件安裝
OPT485S9型RS-232/485/光纖轉換器（單模）的外形為DB-9/DB-25轉接盒大小，其中DB-9(孔座)一端可以直接插在DB-9芯RS-232針座上、RS-485信號線以及外接5V電源使用產品上的接線端子。產品使用一對ST光纖接頭， TX光發送頭， RX光接收頭標志見產品圖。
OPT系列光纖轉換器使用時發送器通過光纖接對方的接收器。注意保持光纖轉換器的ST座的清潔、如果不連接時請一定用相配套的橡皮塞子蓋住。
三、性能特點

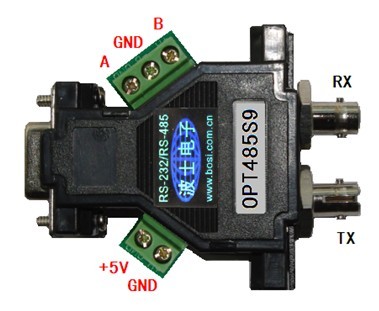

波仕電子的OPT485S9光纖轉換器最高速率115.2Kbps。無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件! OPT485S9的DB-9孔端可以直接外插PC機的DB-9針RS-232口（針座）、只用到計算機的RXD-2、TXD-3、GND-5三個信號線。RS-485信號為A、GND、B三個接線端子（如圖）。
光纖接口 ST（多模）
電氣
接口 DB-9孔RS-232（外插針座）
傳輸介質 雙多模光纖 接線端子的RS-485以及電源
通信
方式 RS-232/RS-485 尺寸及重量 DB-9/25轉接頭大小、80克
異步RS-232 傳輸距離 40Km（單模）
光波長 1310nm（單模） 適用光纖 50/125、62.5/125、100/140um
四、外形圖
波仕電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC接頭。 注意RS-232與RS-485不要同時使用。OPT485S9產品配套有5V電源（4.5 V到5.5V），產品功耗小于100mA。
請登陸我們的網站 http://www.232485.com 了解更多產品的詳細介紹
聯系人：向小姐
訂購電話：027-51518047
手機：18995634129
傳真：027-51518048
QQ ：752817985
地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com
RS-232/RS-485/RS-422/CAN/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：
ZL03335086、
ZL03335087、ZL033
35088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（
.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖

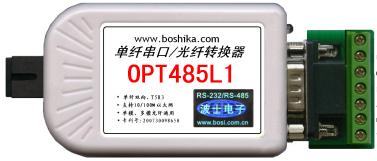

| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |
| OPT485L |
雙纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
雙纖雙向、SC頭 |
5V供電 |
| OPT485V9 |
RS-232/485/光纖轉換器  |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |
| OPT485S9 |
RS-232/485/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
5V供電 |
| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT35EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT11[S] |
微型串口單環光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
| OPT22[S] |
微型串口雙環冗余光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
| OPT-CANL1 |
單纖CAN/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |
| OPT-CANL |
雙纖CAN/光纖轉換器 |
單模多模通用 |
雙纖雙向、SC頭 |
5V供電 |
| OPT-CAN |
CAN/光纖轉換器 |
多模 |
無須軟件設置 |
5V供電 |
| OPT-CANS |
CAN/光纖轉換器 |
單模 |
無須軟件設置 |
5V供電 |
| OPT-CANEX |
CAN/光纖中繼轉換器 |
多模 |
自動適應所有協議 |
5V供電 |
| OPT-CANEXS |
CAN/光纖中繼轉換器 |
單模 |
自動適應所有協議 |
5V供電 |
RS-232/485/422轉塑料光纖
| OPF232 |
RS-232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
無須供電 |
| OPF485 |
RS-485/422/232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
| OPF232EX |
RS-232/塑料光纖中繼轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB光纖延長、USB轉串口光纖
| OPTU232L |
微型USB/串口光纖轉換器 超小! |
多模 |
串口通信協議 |
無須供電 |
| OPTU232L1 |
USB/串口光纖轉換器 |
多模 |
串口通信協議 |
無須供電 |
| OPTU232SL1 |
USB/串口光纖轉換器 |
單模 |
串口通信協議 |
無須供電 |
以太網轉串口光纖
| OPET232L1 |
以太網/串口光纖轉換器 |
多模 |
串口通信協議 |
5V供電 |
| OPET232SL1 |
以太網/串口光纖轉換器 |
單模 |
串口通信協議 |
5V供電 |

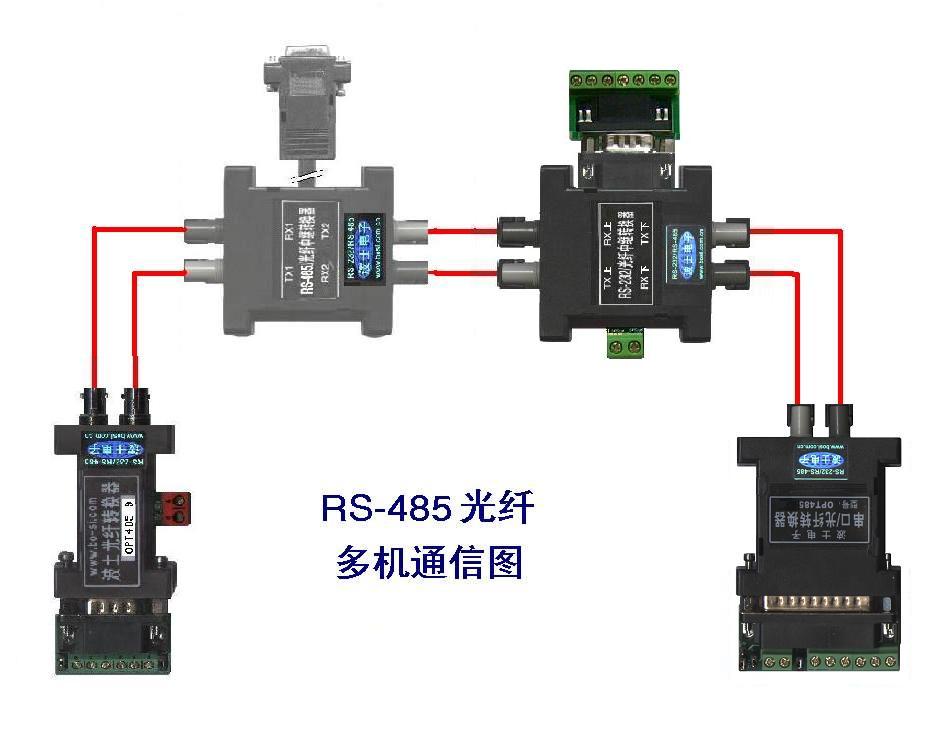

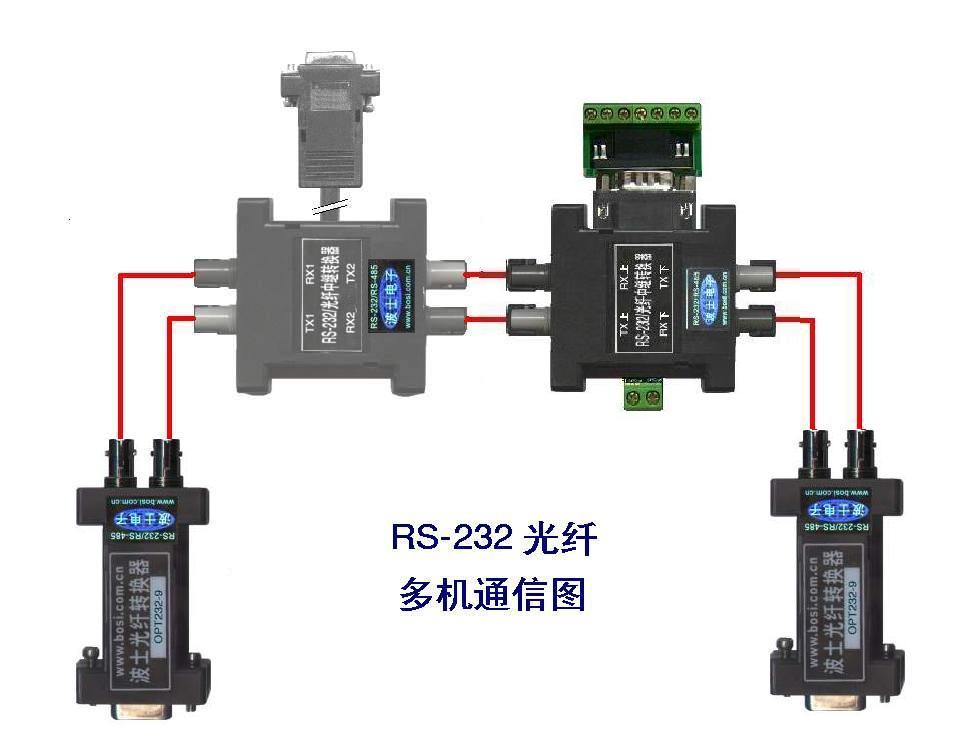

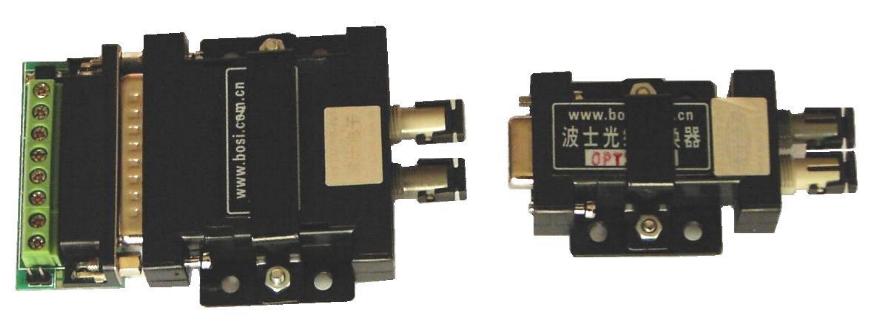

《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖

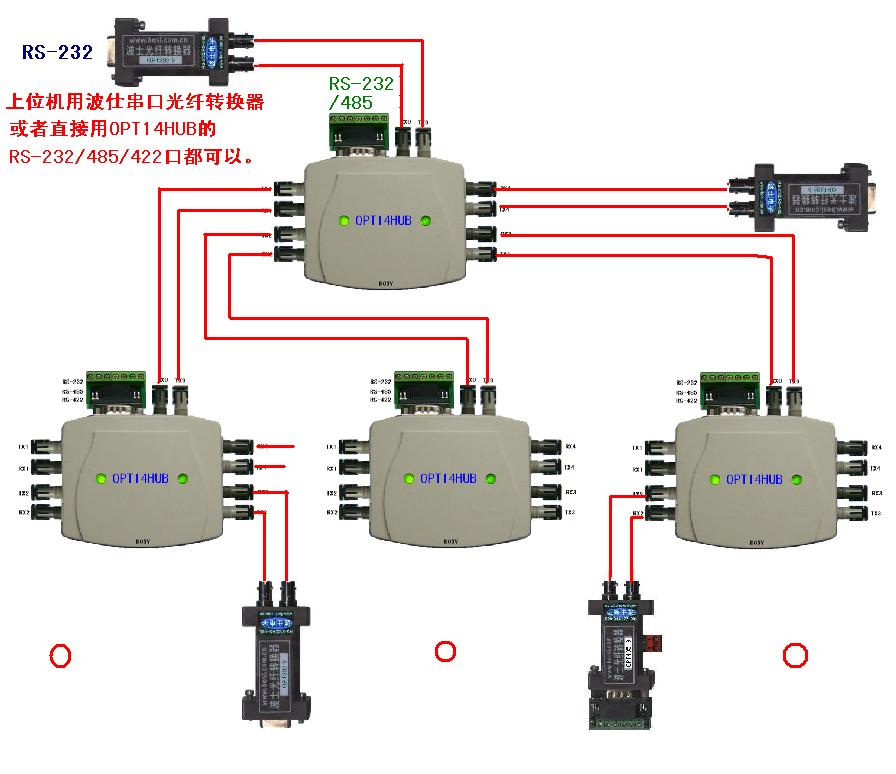

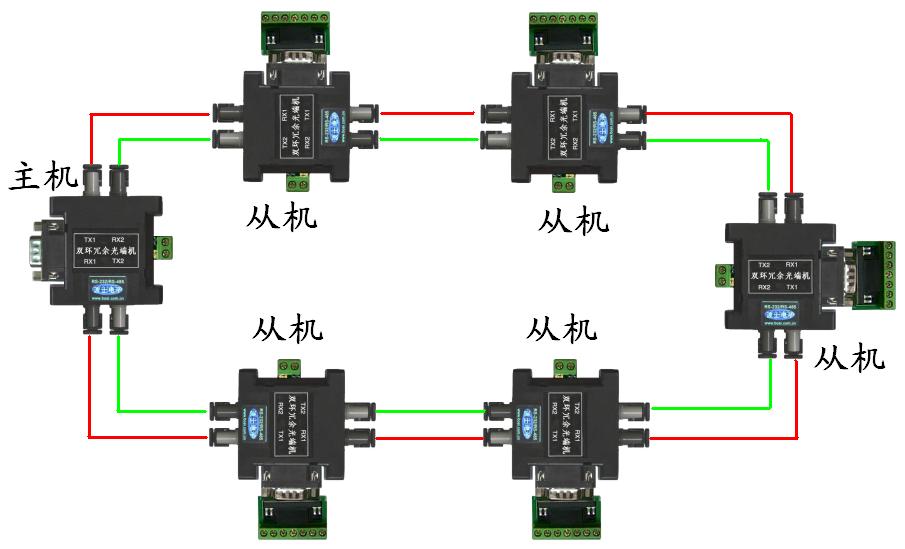

OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
