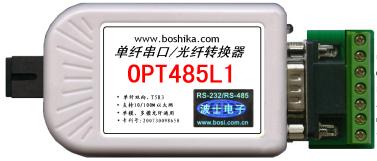

單纖串口/光纖轉換器
一、用途
波仕電子創造了世界上最小的單纖串口/光纖轉換器、同時也是世界上唯一的同時支持單模和多模光纖傳輸?shù)膯卫w串口/光纖轉換器。波仕電子的OPT485L1可以將RS-232、RS-485、RS-422串口信號轉換到到一根光纖進行雙向傳輸。OPT485L1不僅顛覆了傳統單纖串口/光纖轉換器的尺寸和外形，屏棄了傳統的大方鐵盒的外形，而且創造了在單模和多模光纖中都可以傳輸?shù)募夹g。
波仕電子的OPT485L1是最新一代串口光纖通信產品，直接從串口轉換出一根光纖進行雙向遠程傳輸。OPT485L1具有超小型的外形(74*23*47mm)、實現串口的單光纖傳輸、無須修改已有的軟件、無須驅動程序。OPT485L1只用一根光纖收發，成對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。
本產品受以下中國專利保護：200730098650、200630307752，侵權必究！
二、硬件安裝
OPT485L1單纖串口/光纖轉換器可以通過接線端子板或者電纜線接到RS-485、RS-422或RS-232。去掉接線端子板后產品的DB-9針座與計算機的DB-9針座的RS-232口的RXD、TXD、GND引腳分配是一樣的。OPT485L1默認使用SC光纖接頭，可選光纖跳線轉換為FC、ST頭。OPT485L1只有1個光纖頭，只用一根光纖進行收發，必須兩個OPT485L1成對使用（T3R5與T5R3成對使用）。
波仕單纖串口/光纖轉換器使用時用一根單模或者多模光纖接雙方的光纖頭。注意保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPT485L1的供電為5V直流，請使用產品配套帶的電源。供電電壓為直流5V±0.5V，產品功耗小于2W。電源插座的旁邊帶LED電源指示燈，當外插電源時燈會一直亮著。
|
OPT485L1 |
單纖/串口光纖轉換器 |
單模多模通用 |
單纖、超小專利外形 |
波仕電子配套提供各種長度光纖以及ST、FC、SC接頭。
波仕OPT485L1的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從OPT485L1向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。
DB-9針端的引腳分配如下（帶接線端子）：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R— |
T— |
三、性能特點
OPT485L1的光纖頭（SC頭）為單模/多模自動適應，這是波仕電子獨有的技術。
|
光纖接口 |
SC（可轉ST、FC） |
|
電氣
接口 |
串口（DB-9針座） |
|
傳輸介質 |
單模光纖或多模光纖 |
標準5V電源插座 |
|
適用光纖 |
9/125、50/125、62.5/125 um等 |
尺寸及重量 |
74*23*47mm 、80克 |
|
通信
方式 |
全雙工半雙工自適應 |
, ,
光纖傳輸
距離 |
25Km（單模光纖） |
|
RS-232、RS-485、RS-422 |
2Km（多模光纖） |
|
光波長 |
發 1310 nm收1550nm（T3R5單纖） |
工作溫度 |
—10~+50℃ |
|
發1550 nm收1310nm（T5R3單纖） |
存儲溫度 |
—40~+70℃ |
* OPT485L1的光纖傳輸距離最遠還可以達到50Km，但需要定做。
四、典型應用
典型應用1：在圖2中，串口設備A與串口設備B都配有RS-232、RS-485或者RS-422接口，通過兩臺OPT485L1光纖轉換器（T5R3與T3R5配對）可實現設備A與設備B之間的遠程光纖通信。
典型應用2：圖3為多臺串口設備通過多對OPT485L1進行光纖組網通信的典型應用。最遠兩端的串口設備為RS-232、RS-485或RS-422，中間的設備為RS-485口。將中間的兩個OPT485L1的A-A相連、B-B相連、GND-GND相連，再一起接到設備2的RS-485口上。這樣實現了多臺串口設備的組網通信，多機通信方法同RS-485電纜線組網。
RS-232/RS-485/RS-422/CAN/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖
| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |
| OPT485L |
雙纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
雙纖雙向、SC頭 |
5V供電 |
| OPT485V9 |
RS-232/485/光纖轉換器  |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |
| OPT485S9 |
RS-232/485/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
5V供電 |
| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT35EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT11[S] |
微型串口單環光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
| OPT22[S] |
微型串口雙環冗余光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
RS-232/485/422轉塑料光纖
| OPF232 |
RS-232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
無須供電 |
| OPF485 |
RS-485/422/232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
| OPF232EX |
RS-232/塑料光纖中繼轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB光纖延長、USB轉串口光纖
以太網轉串口光纖
| OPET232L1 |
以太網/串口光纖轉換器 |
多模 |
串口通信協議 |
5V供電 |
| OPET232SL1 |
以太網/串口光纖轉換器 |
單模 |
串口通信協議 |
5V供電 |

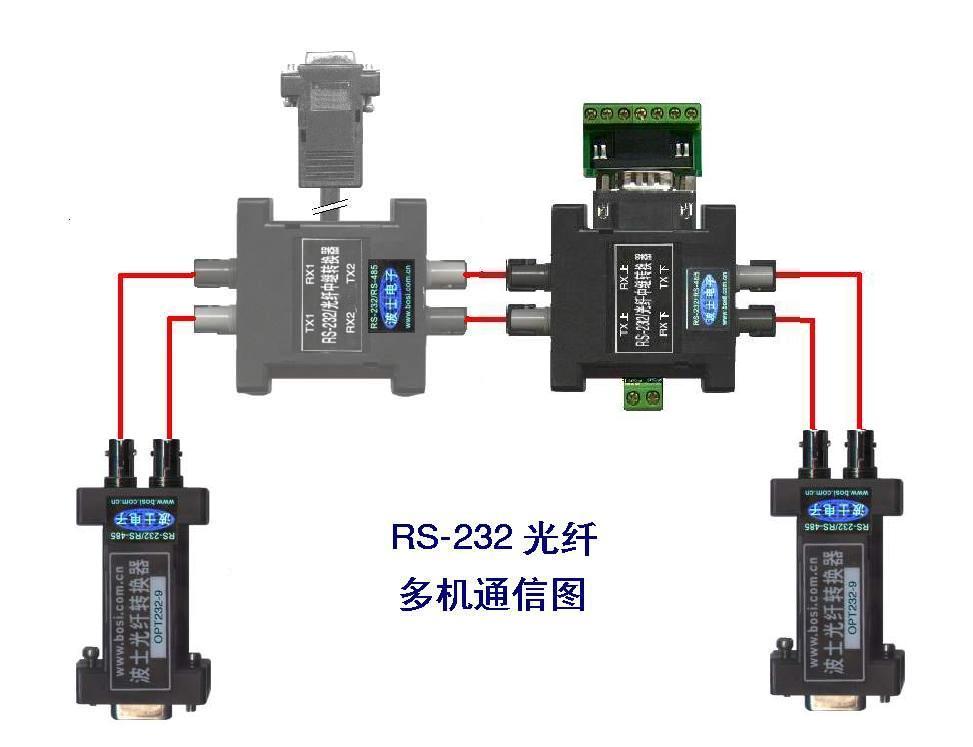

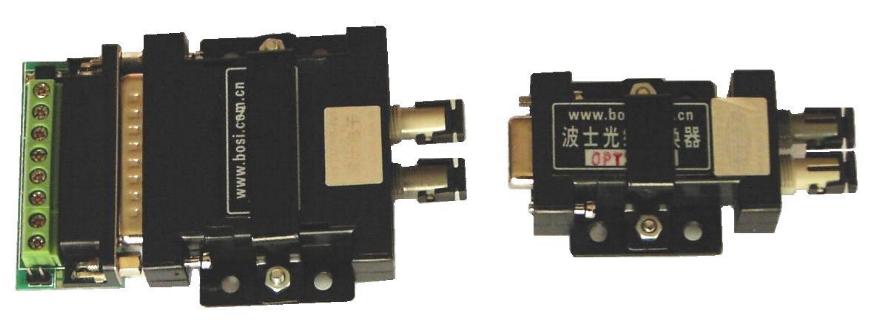

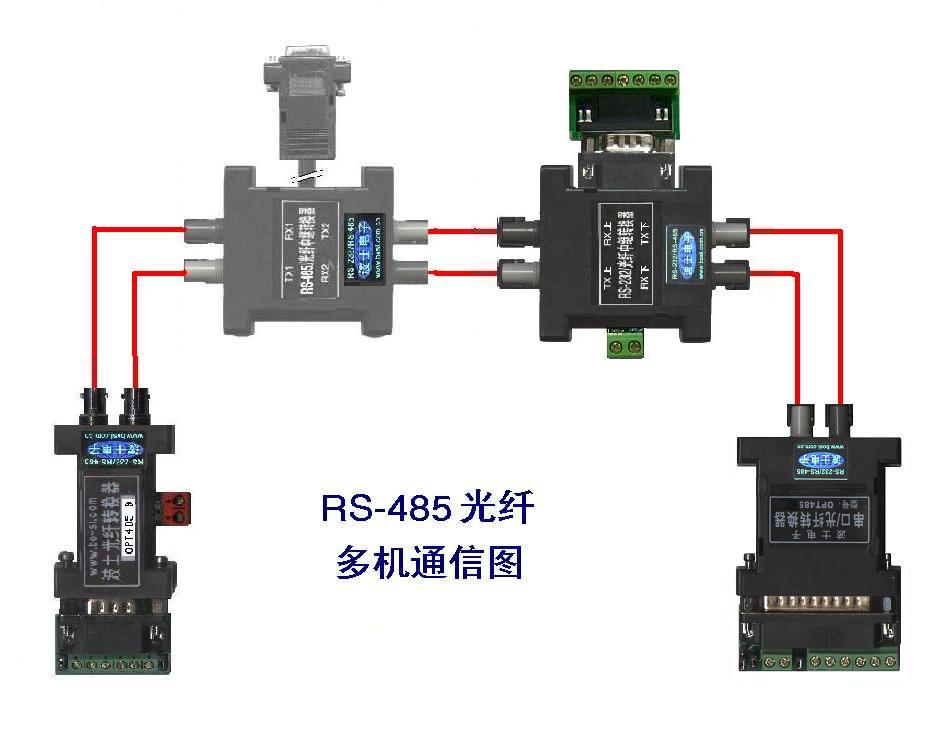

《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖

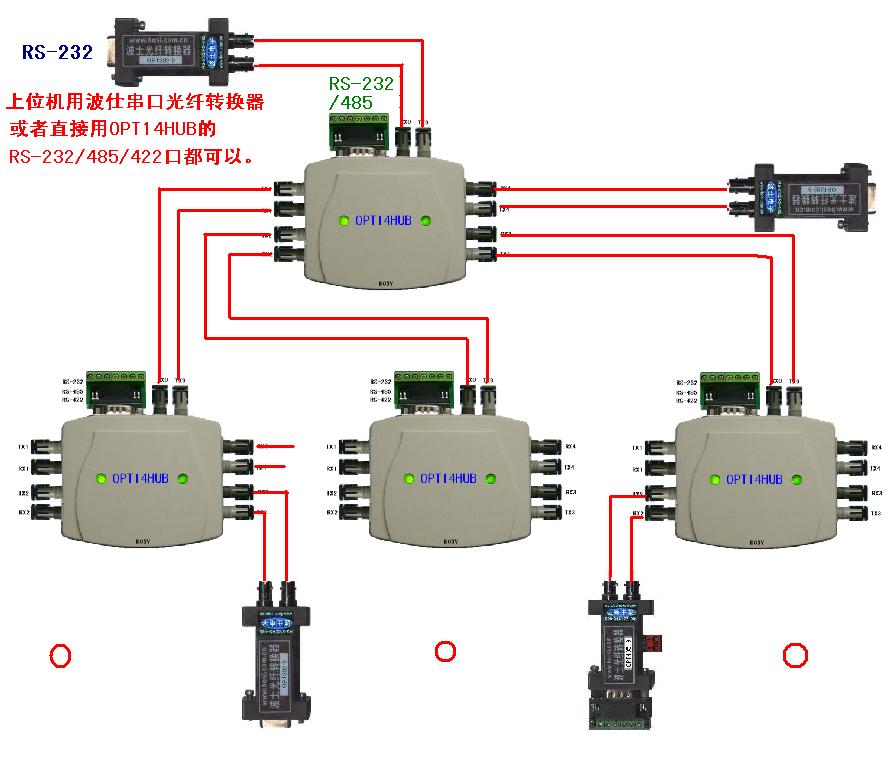

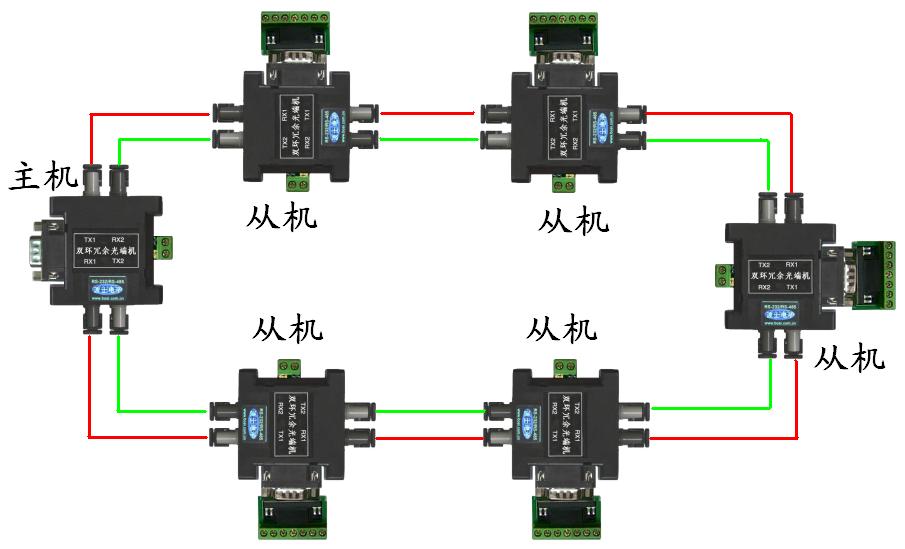

OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
