波士 RS-232/TTL/RS-485/422 轉換器
一、用途
波仕卡 H485C 型通用 RS232/TTL/RS-485/422 轉換器具有 RS-232、TTL、RS-485/422 的任意相互雙向轉換的功能。H485C 實現了全面的性能：1、RS-232 與 RS-485/422 的轉換，2、RS-232 與 TTL的轉換，3、TTL 與 RS-485/422 的轉換�？蓪� RS-232 通信距離延長至 1.2Km 以上（9600bps 時）。
二、硬件安裝
H485C 外形為 DB-9/DB-9 轉接盒大小，側面有外接 5V 電源的端子以及 TTL 電平的接線端子。其中 DB-9 孔座一端直接插在 9 芯 RS-232 插座（針座）上，只用到 RXD2、TXD3、GND5 三個信號線。DB9 針座配有可插拔的 RS485/422 引腳的接線端子。
三、性能特點
本產品均無需任何軟件設置！只用到 RXD（收）、TXD（發）、GND（地）信號，確保適合所有軟件！速率 0—150Kbps。需外接 5V 供電（電壓 4.5 至 5.5V，功耗小于 50mA）。
H485C 同時還是一個多功能的二路集線器：RS-232 口可以同時轉換出一路 TTL 和一路 RS-485（或422） 。 另外RS-232 信號和 TTL 信號可以同時接入 H485C 用于轉換到 RS-485/422， 但是注意此時RS-232信號和 TTL 信號不能同時發送。
|
H485C |
通用 RS-232/TTL/RS-485/422 轉換器 |
全雙工半雙工、TTL 通用 |
5V供電 |
四、接線以及引腳分配
RS-485的+A 接對方的+A、—B 接對方的—B、GND(地)接對方的GND(地)。RS-422 的接線原則：“+發”接對方的“+收”、“—發”接對方的“—收”、“+收”接對方的“+發”、“—收”接對方的“—發”、GND(地)接對方的GND(地)。 一定要將GND（地） 線接到對方的GND（地），除非確保通信雙方都已經良好共地。
請登陸我們的網站 http://www.232485.com了解更多產品的詳細介紹
聯系人：向小姐
訂購電話：027-51518047
手機：18995634129
傳真：027-51518048
QQ ：752817985
地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422轉換器
波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！
| 波士轉換器七大絕招： |
 ·波士獨有的單環自愈RS-232/RS-485組網轉換器！
·獨有波士智能終端負載技術，確�；�128個節點！
·高達95%的波士竊電技術，確保傳輸1800米以上！
·通信只用到RXD、TXD、GND，無須RTS、DTR！
·內置600W抗雷擊保護器和15000V抗靜電保護器！
·獨有零延時自動收發轉換技術，確保適合所有軟件!
·先進的自動喚醒技術，工作壽命大大增加！
·獨有波士集線轉換技術，帶RS485能力擴大四倍！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
| 485K |
RS-232/RS-485/422轉換器(超薄增強型、1800米) |
全雙工或半雙工 |
無須供電 |
| 485C |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工半雙工通用 |
無須供電 |

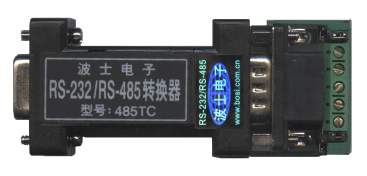

| 485TC |
光隔RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無須供電 |

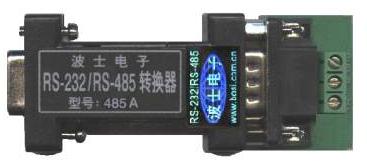

| 485A |
RS-232/RS-485轉換器（增強型、1800米） |
半雙工 |
無須供電 |

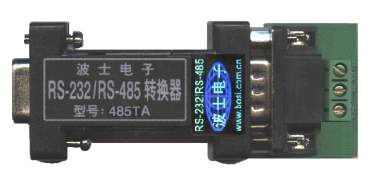

| 485TA |
光隔RS-232/RS-485轉換器 |
半雙工 |
無須供電 |

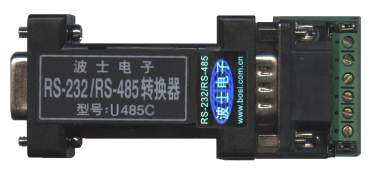

| U485C |
光隔非光隔通用RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無源/5V供電 |

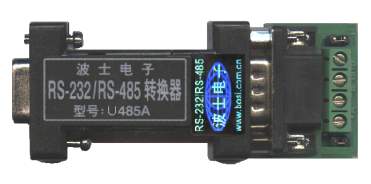

| U485A |
光隔非光隔通用RS-232/RS-485轉換器 |
半雙工 |
無源/5V供電 |
| 485A1 |
一體式RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| H485C |
通用RS-232、TTL、RS-485/422三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| H485AA |
通用RS-232、TTL、RS-485三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| QN485C |
全能RS-232/TTL/RS-485/422中繼、轉換器 |
8種轉換、中繼功能 |
5V供電 |
| HUB8485G |
光隔RS-232/8路RS-485集線轉換器 |
8路半雙工 |
隔離5V供電 |
| U4485C |
光隔四倍驅動RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
5V供電 |
| 485D |
單環自愈型RS-232/2路RS-485集線轉換器 |
2個半雙工、單環自愈 |
無須供電 |
| G485HA |
世界上最小的高速光隔RS-232/RS-485轉換器 |
0-115.2Kbps、半雙工 |
5V供電 |
| G422HA |
世界上最小的高速光隔RS-232/RS-422轉換器 |
0-115.2Kbps、全雙工 |
5V供電 |
| T485GL |
內置鋰電池?zé)o源光隔RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
無須供電 | |
