輸入規格 |
代碼 |
輸入信號 |
配電電壓 |
1 |
4-20mA |
24V |
輸出規格 |
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
代碼 |
輸出信號3 |
代碼 |
輸出信號4 |
A |
4-20mA |
A |
4-20mA |
A |
4-20mA |
A |
4-20mA |
B |
1-5V |
B |
1-5V |
B |
1-5V |
B |
1-5V |
●輸出為三通道時,輸出信號4為缺省
● 電源指示
● 易連接,低功耗,長壽命
● 外形小巧,厚度僅為16.5mm
● DIN導軌安裝,插拔式端子
● 輸入/輸出/電源/通道間全隔離

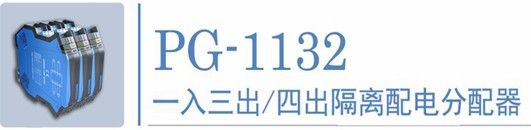

PG-1132-□ □ □ □ □ 例:PG-1132-1-AAAA
輸出代碼A. 4-20mA
輸出代碼A. 4-20mA
輸出代碼A. 4-20mA
輸出代碼A. 4-20mA
輸入代碼1. 4-20mA
配電電壓:24V(最大驅動電流30mA)
輸出阻抗:0-500Ω
響應時間:<0.05s(0~90%)(TYP)
波 紋:<10mVrms
傳輸誤差:0.1%的終值
溫度系數:50ppm/K的測量值/100Ω負載
耐壓強度:2500VDC時100MΩ以上,1500VAC/分鐘
電磁兼容性:符合GB/T18268工業設備應用要求 (等同IEC61326-1)
工作溫度:-10℃~+70℃
工作濕度:<90%RH(無凝結水)
電 源:24VDC±10%
消耗功率:<2W
外殼材料:ABS阻燃
重 量:約200克
外形尺寸:厚16.5×寬106×高112(mm)
