PA-05無源熱電阻信號隔離器無需外供電源，從輸出環路獲取少許能量，將CU50、PT100等現場溫度信號隔離、轉換為4-20mA直流標準信號。35mm導軌安裝，2000V隔離耐壓，是一體化溫度變送器的升級產品。超薄12.5mm，5年質量保證。常用產品型號如：PA-0511，PA-0521，PA-0531，PA-05431等。
|
輸入規格： |
|
代碼 |
輸入信號 |
激勵電流800uA |
|
1 |
PT100（-20-100℃） |
|
2 |
PT100（0-100℃） |
|
3 |
PT100（0-150℃） |
|
4 |
PT100（0-200℃） |
輸入斷線報警電流
IL≤3mA或IH≥22mA |
|
5 |
PT100（0-400℃） |
|
6 |
CU50（0-100℃） |
|
7 |
CU50（0-150℃） |
|
8 |
用戶特定參數 |
|
輸出規格： |
|
代碼 |
輸出信號 |
|
1 |
兩線制輸出4-20mA |
● 兩線制溫度變送器升級替代產品
技術指標：
激勵電流：800uA
長線補償：200Ω（線阻）
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.3%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
外殼材料：尼龍PA.66
重 量：約65克
產品特點：
●自供電
●DIN導軌安裝
●易連接，長壽命
●外形小巧,厚度為12.5mm
產品圖：
選型舉例：
方框圖：

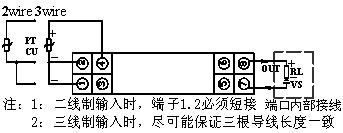

接線圖：
外形尺寸圖：
