PA-12
交流信號隔離器,24V供電,輸入、輸出、電源,三端口全隔離。PA-12交流信號隔離器將工業級5AAC、265VAC等交流信號隔離、轉換為4-20mA、0-5V等直流標準信號,2000V隔離耐壓。解決工業現場信號干擾、轉換、傳輸及匹配問題。
輸入規格: |
代碼 |
輸入信號 |
輸入阻抗 |
1 |
0-10VAC |
≥100KΩ |
2 |
0-100VAC |
3 |
0-380VAC |
4 |
0-465VAC |
5 |
0-1AAC |
≤2Ω |
6 |
0-5AAC |
7 |
0-10AAC |
8 |
用戶特定參數 |
輸出規格: |
代碼 |
輸出信號 |
輸出阻抗 |
1 |
0-5V |
≥10K |
2 |
0-10V |
3 |
1-5V |
4 |
2-10V |
5 |
0-10mA |
≤1K |
6 |
0-20mA |
≤500Ω |
7 |
4-20mA |
8 |
用戶特定參數 |
技術指標:
輸入阻抗:電壓型≥100KΩ,電流型≤2Ω
輸出阻抗:0-500Ω
響應時間:<0.15s(0~90%)(TYP)
波 紋:<50mVrms
傳輸誤差:0.2%的終值
溫度系數:15ppm/K的測量值/100Ω負載
耐壓強度:500VDC時100MΩ以上,2000VAC/分鐘
電磁兼容性:符合GB/T18268工業設備應用要求
(等同IEC61326-1)
工作溫度:-25℃~+85℃
工作濕度:<90%RH(無凝結水)
電 源:24VDC±10%
消耗功率:<1W
外殼材料:尼龍PA.66
重 量:約65克
產品特點:
●結構緊湊
●DIN導軌安裝
●端子可帶電插拔
●輸入/輸出/電源間全隔離
產品圖:
選型舉例:
方框圖:

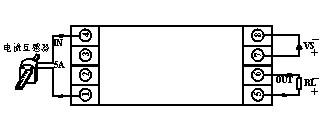

接線圖:
外形尺寸圖:
