3I510CW / 3I525CW Series
主要特點:
3.5 英寸, Intel Atom D510 處理器, 6個 COM , 2個 SATA ,
NAND 閃存 , 高清聲卡 , LVDS 觸摸屏 , 6W 揚聲器
詳細規格:
. 處理器:
Intel Atom D510 1.66GHZ 處理器(雙核) (3I510CW)
Intel Atom D525 1.8GHZ 處理器(雙核) (3I525CW)
. 主板芯片:
Intel Atom D510 + ICH8M (82801 HBM) (3I510CW)
Intel Atom D525 + ICH8M (82801 HBM) (3I525CW)
. BIOS:
Award BIOS
. 圖像顯示:
Intel Atom D510 集成顯示引擎 (3I510CW)
Intel Atom D525 集成顯示引擎 (3I525CW)
動態視頻內存技術4.0 (DVMT 4.0)
. LVDS:
18 bits
.系統內存: (3I510CW)
板載 DDRII SDRAM 1GB 和 1個DDRII SO-DIMM 插槽
(最大支持 4 GB)
. 系統內存: (3I525CW)
1 個 DDR3 SO-DIMM 插槽 (最大支持 4 GB) 或
板載 DDRIII SDRAM 1GB 和 1個DDRIII SO-DIMM 插槽
(最大支持 2GB)
. NAND 閃存:
Type II ATA界面CF卡插槽；
板載 SSD 2 / 4 / 8 GBytes (可選)
. SATA:
2 個 SATA接口
. 聲卡:
支持Intel 高清音頻 Rev. 1.0
支持音頻輸入輸出和麥克輸入
. 網口:
2 個 Realtek RLT8111DL千兆網口，
LAN1 可改成Intel 82583V 千兆網口
. IO功能:
5個RS232或RS485(可選)和1個RS422/485或RS232(可選)
PS/2鍵盤鼠標
. USB:
7個USB 2.0 (2個外置和5個內置)
. 音頻放大器(可選):
雙聲道揚聲器
12-V 輸入最大92%利用率，1個6-W通道分擔8-Ω 負荷
D級運行，多樣的電流輸入使電源共態噪音最小化
. 觸摸屏:
C8051F321 USB界面觸摸屏控制器
支持 4-, 5-, 8-線電阻模擬屏
USB 1.1全速率 (最大300 point/s)
解析度 : 2048 x 2048
. DIO & WDT:
分別有8路硬件數字輸入和8路輸出口
硬件看門狗功能0-255秒預定時
. 擴展界面:
1個Mini PCI 插槽
2 個 PCIe mini 卡插槽，可支持PCIe界面和USB界面
. 電源:
板載直流 +12V±5%轉成 +3.3V/+5V/+12V 供給系統
寬電是直流+6V至+35V輸入(可選)
. 尺寸:
145 x 102 mm (3.5 英寸)
. 運行溫度:
0 ~ 60°C
. 工作濕度:
5~95% @ 60 °C, (非凝露)
訂購信息
. 3I510C-H18-00 : D510處理器，2 個Realtek千兆網口，
板載1G DDRII SDRAM內存，LVDS
. 3I525C : TBD

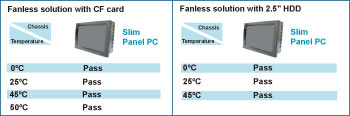

測試環境:
主板型號:
3I510C-H18-00
處理器 :
Intel Atom D510 1.66 GHz 處理器
主板芯片 :
Intel Atom D510 + ICH8M
OS :
WIN XP
測試程序 :
3D Mark 2001
請升級硬盤的工業等級為呈現更好的溫度成效
