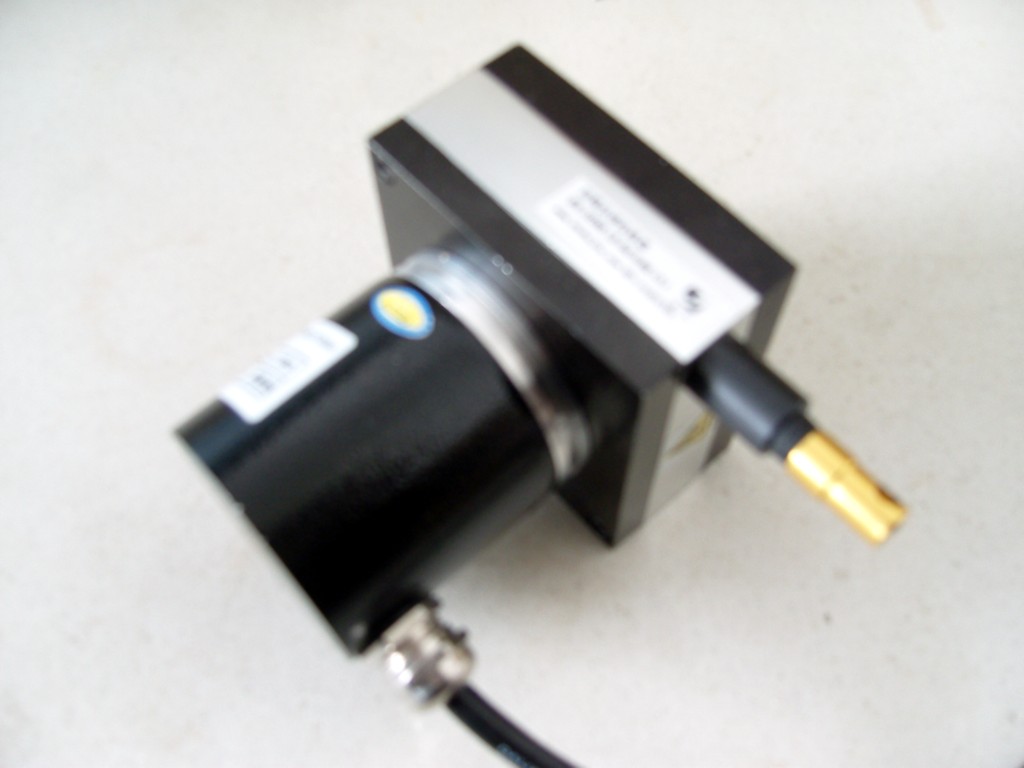

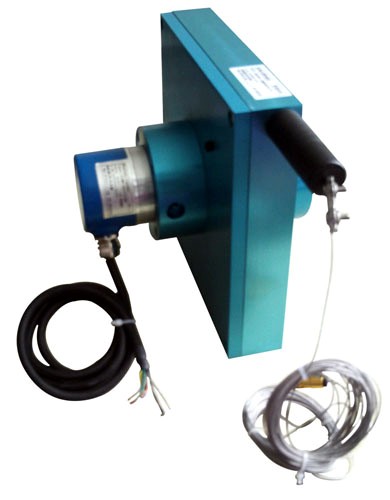

多量程寬范圍全型號拉繩位移傳感器
型號：CKS100\CKS300\CKS500\CKS560
1、產品的特點
*絕對值編碼器，多種輸出形式。
*直接直線測量，安裝維護方便。
*不銹鋼專用彈簧雙盤卷，材料拉力大而經久。
*測量行程CKS300:0-3 米; CKS500S:0-5米
*每圈行程一致，不疊層，重復精度及線性度高。
*直徑0.8-1.5mm 軟性多股不銹鋼繩316L，耐海水浸泡、
耐化學腐蝕型。
*長距離直線測量極佳的性價比，經濟實用。
*液壓油缸行程、閘門開度檢測。
2、產品的應用行業
*典型應用：
液壓油缸行程檢測,
閘門開度檢測,
吊車提升機檢測,
自動倉儲,
木工機械
試驗機檢測

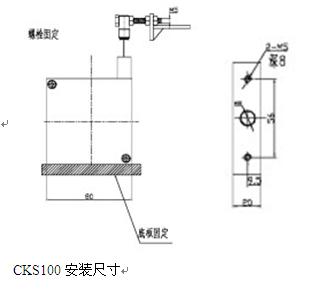

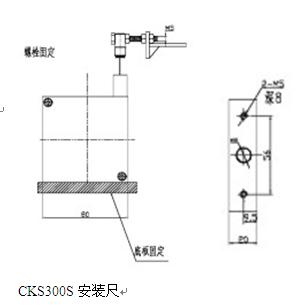

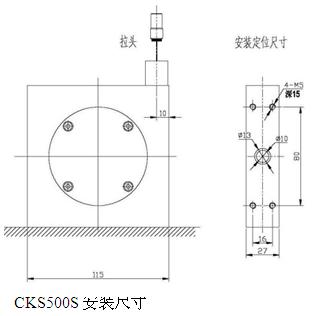

3、產品的安裝尺寸圖
4、補充說明
其中CKS560還可與多信號輸出
增量值脈沖輸出型
|
型號 |
測量行程 |
工作電壓 |
輸出信號 |
分辨率 |
工作溫度 |
鋼絲繩直徑 |
備注 |
|
CKS560-I |
0～12米 |
5Vdc、12-24Vdc |
A/B/Z |
0.1mm |
-25~80℃ |
1.0-1.2mm |
編碼器可選 |
模擬量輸出型
|
型號 |
測量行程 |
工作電壓 |
輸出信號 |
分辨率 |
工作溫度 |
鋼絲繩直徑 |
備注 |
|
CKS560-4L |
0～12米注 |
5Vdc、10~30Vdc |
4—20mA、0-10V |
0.2%FS |
-40~80℃ |
1.0-1.2mm |
絕對多圈編碼器 |
注：4-20mA或0-10V對應值在測量中可調整。
絕對值SSI輸出型
|
型號 |
測量行程 |
工作電壓
|
輸出信號 |
分辨率 |
工作溫度 |
鋼絲繩直徑 |
備注 |
|
CKS560-SSI |
0～12米 |
5Vdc、10~30Vdc |
絕對值SSI格雷碼 |
0.03125 |
-45~85℃ |
1.0-1.2mm |
絕對多圈編碼器 |
其余絕對值編碼器信號輸出型可選
