中華工控網工控產品 → 工業級固態繼電器
產品名稱: 工業級固態繼電器
型 號: H3220ZE
價 格: 0.00
品 牌:

收藏此產品     查看收藏

【希曼頓固態的特點】

  • 光電隔離的輸入級,TTL電平兼容的輸入,直流24V或脈沖(4-24V)觸發方式。

  • 高于2000V的輸入、輸出及底殼間的安全絕緣電壓,UL認可的安全部件

  • 無觸點,無機械運動部件,無火花,無動作噪音,耐震動,長壽命。

  • 小的死區電壓、小的諧波干擾(Z型)內部自帶RC吸收電路。

  • 交流工作電流3500A,工作電壓220380V全系列。

  • 工業級產品采用晶閘管芯片和銅瓷鍵合(DCB)底板。



型號參數列表:

型號(S普通型)
功率控制方式為雙向晶閘管

工作

電流

工作電
壓范圍

控制
電壓

截至態漏電流

冷卻條件

外型尺寸(mm

S203ZL/S203ZW

3A

12440V

35V

<1mA

自然

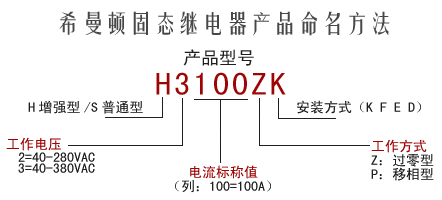

型號最后一位字母代表封裝形式,請以下列字母對照尺寸。

L37×14.4×26 立式

W30×33×21 臥式

C35×15×35 立式

K63×48×26 方塊式
安裝孔距
47.2

F92×21×36 長條式
安裝孔距
80

S204ZW

4A

12440V

35V

<1mA

自然

S208ZK

8A

12440V

424V

<8mA

自然

S210ZK

10A

12440V

424V

<8mA

自然

S212ZK

12A

12440V

424V

<8mA

自然

S225ZF/S225ZK

25A

12440V

424V

<8mA

自然

S240ZF/S240ZK

40A

12440V

424V

<8mA

自然

S303ZL/S303ZW/S303ZC

3A

12440V

35V

<3mA

自然

S304ZW/S304ZW

4A

12440V

35V

<3mA

自然

S306ZL/S306ZL

6A

12440V

35V

<3mA

自然

S308ZK

8A

12440V

424V

<12mA

自然

S310ZK

10A

12440V

424V

<12mA

自然

S312ZK

12A

12440V

424V

<12mA

自然

S325ZF\S325ZK

25A

12440V

424V

<12mA

自然

S340ZF\S340ZK

40A

12440V

424V

<12mA

自然

型號(H增強型)
功率控制方式為單硅反并聯

工作電流

工作電

壓范圍

控制
電壓

截至態漏電流

冷卻條件

外型尺寸(mm

H275ZF/H275ZK/
H275PF/H275PK

75A

12440V

424V

<8mA

風冷


型號最后一位字母代表封裝形式,請以下列字母對照尺寸。
K63×48×26 方塊式
安裝孔距
47.2
F
92×21×36
長條式
安裝孔距
80
E
92×24×44
長條式
安裝孔距
80
D
92×29.5×45
長條式
安裝孔距
80
N
92×39×48
長條式
安裝孔距
80
Q1
115×53.6×52
安裝孔距
80×38
Q2
125×62×56
安裝孔距80×38


H375ZF/ H375ZK/
H375PF/ H375PK

75A

12510V

424V

<12mA

風冷

H380ZF/H380ZF

80A

12510V

424V

<12mA

風冷

H3100ZF/H3100PF

100A

12510V

424V

<12mA

風冷

H3120ZF/H3120PF

120A

12510V

424V

<12mA

風冷

H3150ZE/H3150PE

150A

12510V

424V

<12mA

風冷

H3200ZE/H3200PE

200A

12510V

424V

<12mA

風冷

H3220ZF/H3220PF

220A

12510V

424V

<12mA

風冷

H3250ZD/H3250PD

250A

12510V

424V

<12mA

風冷

H3300ZD/H3300PD

300A

12510V

424V

<12mA

風冷

H3340ZD/H3340ZN
H3340PD/H3340PN

340A

12510V

424V

<12mA

風冷

H3400ZQ1/H3400PQ1

400A

12510V

424V

<12mA

風冷

H3500ZQ2/H3500PQ2

500A

12510V

424V

<12mA

風冷







































注意事項

安全操作;維修人員必須首先切端電源,才能檢查輸出線路 。切勿帶電操作!

額定電流的選擇:由于晶閘管模塊的過載能力比一般電磁元件小,為提高長期工作可靠性,合理的留有電流余量是必要地,對于一般負載(電阻型)額定有效值工作電流可按表稱值地60%來選擇,但必須考慮一些特殊負載條件,以避免過大的沖擊電流和過電壓對器件性能造成不必要的損害。白熾燈,電爐等類的“冷阻”特性造成開通瞬間的浪涌電流超過額定工作電源的數倍。某些類型的燈在燒斷瞬間會出現低阻抗,氣體和放電通道以及容性負載和切換電容器造成瞬間短路,可在線路中進一步串連電阻或電感作為限流措施,馬達的開啟,堵轉,關閉等也會產生較大的沖擊電流和電壓,中間繼電器,電磁閥吸合不可靠時引起抖動,以及電容換相電機,換相時電容充電電壓和輸入電源的疊加會在SSR兩端造成二倍高電壓,例如:SSR用于電力電容器投切控制的規則是:(1)電感限流:(2)投切前、放電電容的殘余電壓,此時,變壓器的次級負載不能開路,三相負載要平衡,調壓電路采用緩啟動和緩關斷,能避免電源合閘或斷電引起的瞬間浪涌電壓,浪涌電流異常。

SSR用于電磁閥和中間繼電器,正常負載工作電流很小,一般選用小功率SSR,又因負載為電感,可靠性較低。國內,國外設備上,大都在線圈間 并聯一只功率電阻,提高了SSR的開通率和吸收斷開瞬間浪涌電壓。

通態時損耗是SSR發熱的最主要的原因,此時,元件承受的熱耗散功率是:P耗=V飽和壓降×有效值工作電流,例如當通過100A工作電流是,晶閘管通態有效壓降一般小于1.5V耗散時約150W.SSR工作結溫度不得超過125℃,相對底板(殼溫)的溫升,一般不超過80℃這時須根據實際工作環境條件,合理選用散熱器尺寸,應避免因過熱引起的失控(常通),甚至造成產品損失。否則應降低工作電流使用,器件才可靠,連續負載電流小于5A的固態繼電器可選擇線路板安裝型大功率10A以下的固態繼電器安裝時可采用散熱條件良好儀器底板,10A及10A以上的固態繼電器需配散熱器,固態繼電器與散熱器安裝面須涂一層導熱硅脂或加墊導熱模,當固態繼電器連續使用在30A以下時可采用自然風冷,連續工作電流超過30A時,需采用強制風冷。

【希曼頓固態的特點】
  • 光電隔離的輸入級,TTL電平兼容的輸入,直流24V或脈沖(4-24V)觸發方式。
  • 高于2000V的輸入、輸出及底殼間的安全絕緣電壓,UL認可的安全部件
  • 無觸點,無機械運動部件,無火花,無動作噪音,耐震動,長壽命。
  • 小的死區電壓、小的諧波干擾(Z型)內部自帶RC吸收電路。
  • 交流工作電流3-500A,工作電壓220-380V全系列。
  • 工業級產品采用晶閘管芯片和銅瓷鍵合(DCB)底板。


型號參數列表:
型號(S普通型)
功率控制方式為雙向晶閘管

工作

電流

工作電
壓范圍
控制
電壓
截至態漏電流
冷卻條件
外型尺寸(mm
S203ZL/S203ZW
3A
12~440V
3~5V
<1mA
自然
型號最后一位字母代表封裝形式,請以下列字母對照尺寸。
L:37×14.4×26 立式
W:30×33×21 臥式
C:35×15×35 立式
K:63×48×26 方塊式
安裝孔距
47.2
F:92×21×36 長條式
安裝孔距
80
S204ZW
4A
12~440V
3~5V
<1mA
自然
S208ZK
8A
12~440V
4~24V
<8mA
自然
S210ZK
10A
12~440V
4~24V
<8mA
自然
S212ZK
12A
12~440V
4~24V
<8mA
自然
S225ZF/S225ZK
25A
12~440V
4~24V
<8mA
自然
S240ZF/S240ZK
40A
12~440V
4~24V
<8mA
自然
S303ZL/S303ZW/S303ZC
3A
12~440V
3~5V
<3mA
自然
S304ZW/S304ZW
4A
12~440V
3~5V
<3mA
自然
S306ZL/S306ZL
6A
<, FONT color=#424242>12~440V
3~5V
<3mA
自然
S308ZK
8A
12~440V
4~24V
<12mA
自然
S310ZK
10A
12~440V
4~24V
<12mA
自然
S312ZK
12A
12~440V
4~24V
<12mA
自然
S325ZF\S325ZK
25A
12~440V
4~24V
<12mA
自然
S340ZF\S340ZK
40A
12~440V
4~24V
<12mA
自然
型號(H增強型)
功率控制方式為單硅反并聯
工作電流

工作電

壓范圍

控制
電壓
截至態漏電流
冷卻條件
外型尺寸
H275ZF/H275ZK/
H275PF/H275PK
75A
12~440V
4~24V
<8mA
風冷

型號最后一位字母代表封裝形式,請以下列字母對照尺寸。
K:63×48×26 方塊式
安裝孔距47.2
F:92×21×36 長條式
安裝孔距80
E:92×24×44長條式
安裝孔距80
D:92×29.5×45 長條式
安裝孔距80
N:92×39×48 長條式
安裝孔距80
Q1:115×53.6×52
安裝孔距80×38
Q2:125×62×56
安裝孔距80×38

H375ZF/ H375ZK/
H375PF/ H375PK
75A
12~510V
4~24V
<12mA
風冷
H380ZF/H380ZF
80A
12~510V
4~24V
<12mA
風冷
H3100ZF/H3100PF
100A
12~510V
4~24V
<12mA
風冷
H3120ZF/H3120PF
120A
12~510V
4~24V
<12mA
風冷
H3150ZE/H3150PE
150A
12~510V
4~24V
<12mA
風冷
H3200ZE/H3200PE
200A
12~510V
4~24V
<12mA
風冷
H3220ZF/H3220PF
220A
12~510V
4~24V
<12mA
風冷
H3250ZD/H3250PD
250A
12~510V
4~24V
<12mA
風冷
H3300ZD/H3300PD
300A
12~510V
4~24V
<12mA
風冷
H3340ZD/H3340ZN
H3340PD/H3340PN
340A
12~510V
4~24V
<12mA
風冷
H3400ZQ1/H3400PQ1
400A
12~510V
4~24V
<12mA
風冷
H3500ZQ2/H3500PQ2
500A
12~510V
4~24V
<12mA
風冷



















注意事項
安全操作;維修人員必須首先切端電源,才能檢查輸出線路 。切勿帶電操作!
額定電流的選擇:由于晶閘管模塊的過載能力比一般電磁元件小,為提高長期工作可靠性,合理的留有電流余量是必要地,對于一般負載(電阻型)額定有效值工作電流可按表稱值地60%來選擇,但必須考慮一些特殊負載條件,以避免過大的沖擊電流和過電壓對器件性能造成不必要的損害。白熾燈,電爐等類的“冷阻”特性造成開通瞬間的浪涌電流超過額定工作電源的數倍。某些類型的燈在燒斷瞬間會出現低阻抗,氣體和放電通道以及容性負載和切換電容器造成瞬間短路,可在線路中進一步串連電阻或電感作為限流措施,馬達的開啟,堵轉,關閉等也會產生較大的沖擊電流和電壓,中間繼電器,電磁閥吸合不可靠時引起抖動,以及電容換相電機,換相時電容充電電壓和輸入電源的疊加會在SSR兩端造成二倍高電壓,例如:SSR用于電力電容器投切控制的規則是:(1)電感限流:(2)投切前、放電電容的殘余電壓,此時,變壓器的次級負載不能開路,三相負載要平衡,調壓電路采用緩啟動和緩關斷,能避免電源合閘或斷電引起的瞬間浪涌電壓,浪涌電流異常。
SSR用于電磁閥和中間繼電器,正常負載工作電流很小,一般選用小功率SSR,又因負載為電感,可靠性較低。國內,國外設備上,大都在線圈間 并聯一只功率電阻,提高了SSR的開通率和吸收斷開瞬間浪涌電壓。
通態時損耗是SSR發熱的最主要的原因,此時,元件承受的熱耗散功率是:P耗=V飽和壓降×有效值工作電流,例如當通過100A工作電流是,晶閘管通態有效壓降一般小于1.5V耗散時約150W.SSR工作結溫度不得超過125℃,相對底板(殼溫)的溫升,一般不超過80℃這時須根據實際工作環境條件,合理選用散熱器尺寸,應避免因過熱引起的失控(常通),甚至造成產品損失。否則應降低工作電流使用,器件才可靠,連續負載電流小于5A的固態繼電器可選擇線路板安裝型大功率10A以下的固態繼電器安裝時可采用散熱條件良好儀器底板,10A及10A以上的固態繼電器需配散熱器,固態繼電器與散熱器安裝面須涂一層導熱硅脂或加墊導熱模,當固態繼電器連續使用在30A以下時可采用自然風冷,連續工作電流超過30A時,需采用強制風冷。
