普通壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力，廣泛應用于石油、化工、冶金等工業。
技術參數：

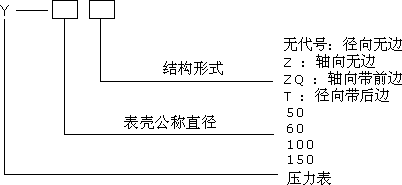

| 型號 |
結構形式 |
精確度% |
測量范圍 MPa |
| Y-50Z |
軸向無邊 |
±2.5 |
-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100； |
| Y-60 |
徑向無邊 |
| Y-60T |
徑向帶后邊 |
| Y-60Z |
軸向無邊 |
| Y-60ZQ |
軸向帶前邊 |
| Y-100 |
徑向無邊 |
±1.6 |
| Y-100T |
徑向帶后邊 |
|
Y-100Z |
軸向無邊 |
| Y-100ZQ |
軸向帶前邊 |
| Y-150 |
徑向無邊 |
| Y-150T |
徑向帶后邊 |
| Y-150Z |
軸向無邊 |
| Y-150ZQ |
軸向帶前邊 |
|
注：軸向可按要求帶方形前邊。 |
普通壓力表使用工作溫度：-40℃～70℃
普通壓力表執行標準：GB/T1226-2001

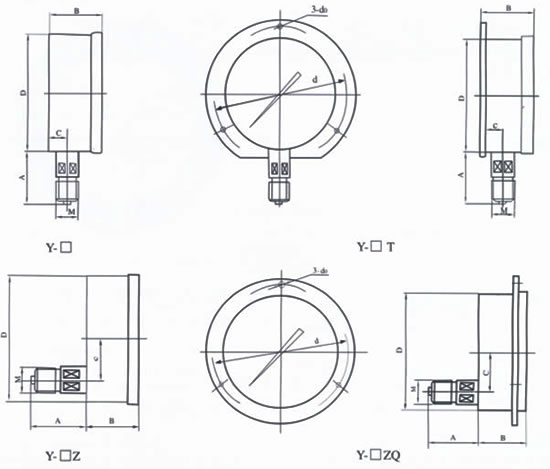

外形尺寸：
| 型 號 |
外形尺寸 mm |
| A |
B |
C |
D |
d |
d0 |
M |
| Y-50Z |
29 |
24 |
0 |
50 |
/ |
/ |
14×1.5 |
| Y-60 |
31 |
32 |
14 |
60 |
/ |
/ |
14×1.5 |
| Y-60T |
31 |
32 |
15 |
75 |
3.4 |
| Y-60Z |
30 |
32 |
0 |
/ |
/ |
| Y-60ZQ |
30 |
32 |
0 |
75 |
3.4 |
| Y-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20×1.5 |
| Y-100T |
44 |
46 |
19 |
118 |
5.5 |
| Y-100Z |
43 |
45 |
34 |
/ |
/ |
| Y-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
| Y-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20×1.5 |
| Y-150T |
50 |
48 |
20 |
165 |
5.5 |
| Y-150Z |
51 |
47 |
55 |
/ |
/ |
| Y-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
|
注：連接螺紋可按要求訂貨． |
使用與訂貨須知：
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍
