波士單模/多模光纖轉換器
RS-232/485/單模/多模光纖中繼轉換器
一、用途
波士電子的OPT485MS型通用單模/多模光纖轉換器用于實現串行光纖通信的單模與多模之間的相互轉換、用于組建單模與多�；旌暇W(wǎng)、同時OPT485MS還可以用作為單模RS-232/RS-485/光纖轉換器、也可以用作為多模RS-232/RS-485/光纖轉換器。OPT485MS是世界上最小的單模/多模光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝
OPT485MS型單模/多模光纖轉換器的外形為DB-25/DB-25轉接盒大小，使用一對多模ST光纖接頭和一對單模ST光纖接頭，中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。OPT485MS同時還是一個單模和多模通用的RS-232/光纖轉換器。OPT485MS的RS-232口可以配接波士電子的485A、485C轉換器構成單模和多模通用RS-485/RS-422/光纖轉換器。OPT485ＭＳ需要外接直流5V電源（<50mA）。
OPT485ＭS光纖轉換器的光纖接收器（RX）和光纖發送器（TX）見產品標簽。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。OPT485MS可選SC、FC型的光纖接頭。波士電子可以另外配套提供各種光纖。
三、性能特點
波士電子的OPT485MS型號光纖轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波士零延時自動收發轉換技術，確保適合所有軟件!
|
光纖接口 |
雙ST頭（或者FC、SC頭可選擇） |
|
電氣
接口 |
DB-9針RS-232（針座） |
|
傳輸介質 |
雙多模光纖+雙單模光纖 |
接線端子（RS-485、RS-422） |
|
通信
方式 |
異步RS-232 |
尺寸及重量 |
DB-25/25轉接頭大小、120克 |
|
全雙工半雙工通用RS-485、RS-422 |
傳輸距離 |
4Km（多模）、50Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |

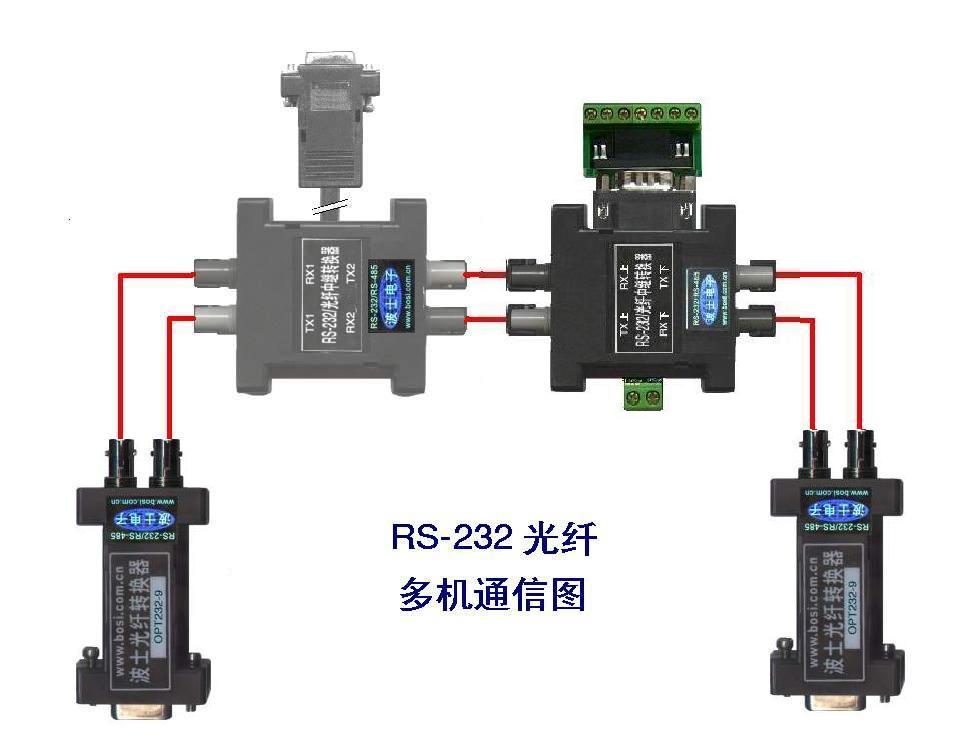

四、外形圖
波士電子配套提供各種長度單芯、雙芯光纖以及ST接頭。OPT485MS對外接5V電源要求5V(±0.5V) 50mA，建議選用波士電子的微型開關穩壓電源(僅重35克)。
