RS-232全信號光纖轉換器
----多傳RS-232握手信號
一、用途
波仕電子的OPT232AL[S]系列RS-232全信號光纖轉換器用于：實現RS-232全信號的光纖傳輸，包括主信號RXD、TXD、GND以及握手信號RTS/DTR和CTS/DSR。OPT232AL[S]是世界上最小的RS-232全信號光纖轉換器。采用光纖通信具有高隔離電壓、防電磁干擾、抗雷擊等優點。專利產品，謹防假冒！專利號：200830078256。
二、硬件安裝
波仕OPT232AL[S]系列RS-232全信號光纖轉換器的外形為DB-25/DB-25轉接盒大小，使用兩對多模ST光纖接頭或者兩對單模ST光纖接頭 ，中間有一個RS-232口的DB-9孔座和5V電源引腳。DB-9孔座的RS-232口可以直接或者通過DB-9延長線外插PC機的RS-232口（針座）。
OPT232AL[S]必須成對使用。OPT232AL[S]全信號光纖轉換器的光纖接收器（RX1、RX2）和光纖發送器（TX1、TX2）見產品標簽。使用時TX1接對方的RX1、TX2接對方的RX2；RX1接對方的TX1、RX2接對方的TX2。均可選SC、FC型的光纖接頭。
三、性能特點
OPT232AL[S]的最高速率115.2Kbps。無需任何初始化設置！OPT232AL[S]通過光纖TX1、RX1傳主信號RXD、TXD、GND，光纖TX2、RX2傳握手信號RTS或DTR、CTS或DSR。
|
光纖接口 |
雙ST頭（或者FC、SC頭可選擇） |
|
電氣接口 |
DB-9針RS-232（針座） |
|
傳輸介質 |
雙多模光纖或者雙單模光纖 |
尺寸及重量 |
DB-25/25轉接頭大小、120克 |
|
通信方式 |
異步RS-232 |
傳輸距離 |
4Km（多模）、50Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |
|
型 號 |
說明（多模） |
|
型號 |
說明（單模） |
|
OPT232AL |
RS-232全信號多模光纖轉換器 |
OPT232ALS |
RS-232全信號單模光纖轉換器 |
波仕電子配套提供各種長度單芯、雙芯光纖以及ST接頭。OPT232AL、OPT232ALS對外接5V電源要求5V(±0.5V) 50mA，推薦選用波仕電子的微型開關穩壓電源。

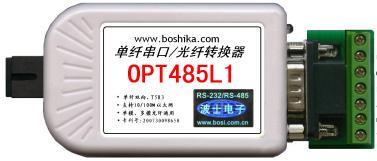

四、外形圖以及通信圖
