RS-232(485)/2路光纖轉換器
一、用途
波仕電子的OPT2322[S]系列RS-232/雙路光纖轉換器用于：實現一路RS-232(或RS-485)同時到兩路光纖的轉換。是世界上最小的RS-232(485)/雙路光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝
波仕OPT2322[S]系列RS-232/雙路光纖轉換器的外形為DB-25/DB-25轉接盒大小，使用一對多模ST光纖接頭或者一對單模ST光纖接頭 ，中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。DB-9針座的RS-232口可以配接波仕電子的RS-232/RS-485轉換器用于接RS-485口構成RS-485/雙路光纖轉換器。OPT2322[S]需要外接直流5V電源（<50mA）。
OPT2322[S]串口/雙路光纖轉換器的光纖接收器（RX）和光纖發送器（TX）見產品標簽。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。均可選SC、FC型的光纖接頭。
三、性能特點
波仕電子的OPT2322[S]串口/雙路光纖轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!
|
光纖接口 |
雙ST頭（或者FC、SC頭可選擇） |
|
電氣
接口 |
DB-9針RS-232（針座） |
|
傳輸介質 |
雙多模光纖或者雙單模光纖 |
接線端子（RS-485、RS-422） |
|
通信
方式 |
異步RS-232 |
尺寸及重量 |
DB-25/25轉接頭大小、120克 |
|
全雙工半雙工通用RS-485、RS-422 |
傳輸距離 |
4Km（多模）、50Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |
|
型 號 |
說明（多模） |
|
型號 |
說明（單模） |
|
OPT2322 |
RS-232/485/多模光纖轉換器 |
OPT2322S |
RS-232/485/單模光纖轉換器 |
波仕電子配套提供各種長度單芯、雙芯光纖以及ST接頭。OPT2322、OPT2322S對外接5V電源要求5V(±0.5V) 50mA，推薦選用波仕電子的微型開關穩壓電源。

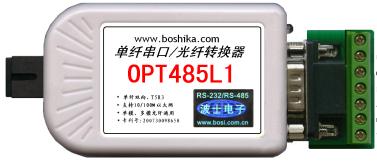

四、外形圖以及多機通信圖
