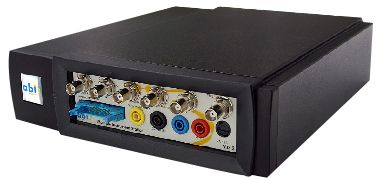

電路板故障檢測儀ABI-6300多功能儀表測量工作站 Multiple Instrument Station Module 1）數字儲存式示波器（Digital Storage Oscilloscope ）
| 垂直軸規格: |
|
| 帶寬: |
> 100MHz |
| 采樣率: |
50MS/s (5GS/s ERS 模式) |
| 通道數: |
2通道+外部觸發通道 |
| 耦合模式: |
AC, DC, GND |
| 輸入阻抗: |
1M Ω, 25pF |
| 電壓靈敏度: |
20mV to 2V /div |
| 電壓分辨率: |
8 bits |
| 最大輸入電壓: |
100VDC |
| 水平軸規格 |
|
| 掃描頻率: |
5ns/div～5s/div |
| 存儲深度: |
各通道為64kbytes |
| 觸發模式: |
一般, 自動, 單一 |
| 內部觸發規格: |
|
| 觸發信號來源: |
通道一, 通道二及信號發生器(MIS3) |
| 觸發信號型式: |
上升沿觸發, 下降沿觸發 |
| 靈敏度: |
< 0.5 分格 |
| 信號濾波模式: |
AC, DC, 高頻濾波, 低頻濾波 |
| 外部觸發規格 |
|
| 輸入阻抗: |
1MΩ, 25pF |
| 觸發信號型式: |
上升沿觸發, 下降沿觸發 |
| 靈敏度: |
< 10mV |
| 信號濾波模式: |
AC, DC, 高頻濾波, 低頻濾波 |
| 最大輸入電壓: |
100V DC |
| 觸發延遲設定范圍: |
|
| 預觸發: |
0～100%掃描周期 |
| 延時觸發r: |
0～100%掃描周期 |
| 特殊功能: |
|
| |
自動測量輸入信號參數 |
| |
信號波形比對功能 |
2）電路板故障檢測儀信號發生器（Function Generator）
| 輸出波形種類: |
正弦波,方波,三角波,單次脈波.(sine,square,triangle,single-shot pulse) |
| 輸出頻率范圍: |
0.1Hz～10MHz, 調整分辨率:0.1% 滿刻度 |
| 信號周期范圍: |
100ns～10s |
| 調變模式: |
調幅,調頻,脈寬調變(AM,FM,PWM) |
| 調變信號頻率: |
400Hz 內部信號 |
| 可變工作周期范圍: |
20%～80% |
| 分辨率: |
1% |
| 信號電壓幅度: |
0V～5V, 分辨率: 50mV |
| 直流偏壓可調范圍: |
-7.5V～7.5V, 分辨率 50mV |
| 上升 / 下降時間: |
25ns |
| 輸出阻抗: |
50Ω |
| 掃描功能規格: |
|
| 可設定起始頻率范圍: |
0.1Hz～10MHz |
| 可設定結束頻率范圍: |
0.1Hz～10MHz |
| 可設定步階: |
1～1000 |
| 每步進的保持時間設定范圍: |
0.1sto9.9s |
3）通用型接口通道（Universal I/O）
| 通道數: |
4 組通道 |
| 模擬通道規格: |
|
| 通道功能模式: |
電壓輸出, 電壓輸入, 電流輸出，電流輸入 |
| 電壓輸出范圍: |
-9V～+9Vm 調整分辨率10mV |
| 電壓輸入范圍: |
-10V～+10V, 調整分辨率10mV |
| 電流輸出范圍: |
0～±20mA, 調整分辨率μA |
| 數字通道規格: |
|
| 通道功能模式: |
邏輯輸出高電平,邏輯輸出低電平 |
| 電壓電平類型: |
TTL 兼容的邏輯信號 |
4）數字隔離雙通道萬用表（Digital Floating Multimeter）
http://www.17.net.cn/main/listmulu1-3.html
| 量測通道數: |
2 通道 |
| 輸入阻抗: |
10MΩ |
| 量測統計功能: |
最小值、最大值、平均值 |
| 通道一功能規格: |
|
| 測量功能模式: |
直流電壓, 交流電壓 |
| 電壓量測范圍: |
0～400V |
| 直流電壓分辨率: |
0.005% 滿刻度 |
| 直流電壓精度: |
±0.05% |
| 交流電壓分辨率: |
0.05% 滿量程 |
| 交流電壓精度: |
±0.1% |
| 通道二功能規格: |
|
| 量測功能模式: |
直流電壓,交流電壓,直流電流,交流電流,電阻量測. |
| 電壓量測范圍: |
0～400V |
| 電流量測范圍: |
0～2A |
| 電阻量測范圍: |
0～20MΩ |
| 直流電壓分辨率: |
0.005%滿量程 |
| 直流電壓精度: |
±0.05% |
| 交流電壓分辨率: |
0.05%滿量程 |
| 交流電壓精度: |
±0.1% |
| 直流電流分辨率: |
1mA |
| 直流電流精度: |
±0.1% |
| 交流電流分辨率: |
1mA |
| 交流電流精度: |
±0.2% |
| 電阻量測分辨率: |
0.01% full scale |
| 電阻量測精度: |
±0.1% |
5）頻率計 / 事件計數器Frequency Counter
| 量測模式: |
事件計數,頻率(frequency)計數,脈沖周期(pulse width) |
| 通道一規格: |
|
| 通道阻抗: |
50Ω |
| 頻率量測范圍: |
1MHz～150MHz |
| 靈敏度 |
< 5mV rms @ 2MHz - 10MHz |
| |
<15mV rms @ 10MHz -100MHz |
| 脈沖響應: |
50mV, 25ns @ 500Hz |
| 輸入最大電壓范圍: |
±5V |
| 基本精度 |
±0.02%±1count |
| 通道二規格: |
|
| 通道阻抗: |
1MΩ |
| 頻率量測范圍: |
2Hz～100MHz |
| 靈敏度 |
< 300mV rms @ 10Hz < 150mV rms @ 10kHz to 10MHz < 350mV rms @ 33MHz |
| 輸入最大電壓范圍: |
200Vrms |
| 基本精度: |
±0.02% ±1count |
| 事件計數模式規格 |
| 通道1計數范圍: |
0～9,999,999,999 |
| 外部信號閘寬最小為 |
20ns |
| 外部信號閘寬時間為 |
6hours,10ms 最小分辨率/10.74s,5μs最小分辨率/84ms,40ns最小分辨率 |
| 測量統計功能: |
最低值,最高值,平均值 |
| 顯示模式: |
頻率,周期,轉速事件數,脈寬,閘寬時間 |
6）電源輸出
| 輸出電壓: |
+5V,+9V,-9V |
| 輸出電流: |
+5V /500mA |
| |
+9V /100mA |
| |
-9V /100mA |
|
