■產品描述：UN231-7PD22-0XA0
★UN 200熱電阻、熱電偶擴展模塊使用簡單，易于編程，具有極高的溫度測量精度
★能連接多種標準熱電阻溫度傳感器和7種標準熱電偶;
★高密度輸入模塊可供選擇,增強擴展能力,節省成本
★熱電偶模塊允許連接微小的模擬量信號
技術規范
電氣參數
從+5VDC消耗電流
87mA
從L+消耗電流
60mA
功耗
1.8W
模擬量輸入點數
4
輸入類型
浮地?zé)犭娕?/SPAN>
共模抑制
>120dB@120V AC
線回路電阻（最大）
100Ω
模塊刷新周期
405 ms
數據字格式
-27648 ~ 27648
輸入范圍
類型 E,J,K,N,R,S,T
分辨率
15+1符號位
測量原理
Sigma→delta
基本誤差
0.1%FS
隔離(現場側到邏輯)
>3000V
24VDC提供電壓范圍
20.4 ~ 28.8V DC
訂貨號
UN231-7PD22-0XA0
尺寸和重量
尺寸（長 X 寬 X 高）
71.2×80×62
凈重
210g

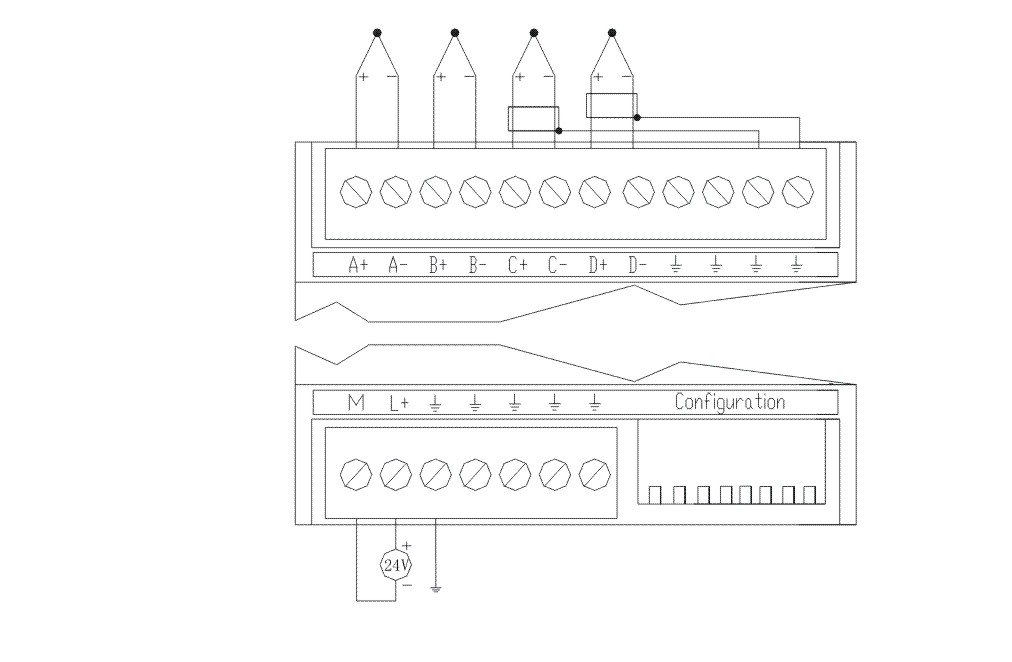

接線圖
