一、用途
波仕電子發明了USB光纖延長器。在USB3.0標準還在為能否和如何支持USB光纖傳輸爭論不休的時候，波仕電子的OPT-USB已經可以將USB信號通過一對光纖延長最遠40Km，在遠端復現一個USB口。OPT-USB成對使用，無需驅動程序、支持USB2.0全速（12M）速率和USB1.0低速（1.5M）。由于USB信號的時序、幅值、方向、速率、規約都及其復雜，所以實現USB信號的光纖傳輸也是非常復雜的技術，這基本上代表了USB光纖通信的最高水準。波仕電子經過多年的研究，開發出這一具有國際領先水準的產品，并且已經獲得發明專利《一種通過光纖傳輸U(kuò)SB信號的電路》。
波仕電子的OPT-USB是最新一代USB光纖通信產品，實現了USB信號在一對光纖中的遠程透明傳輸。OPT-USB具有超小型的外形、無須修改已有的軟件、無須驅動程序。產品成對使用，接計算機端無需電源。
二、硬件安裝與使用
成對使用的OPT-USB型的光纖延長器分為遠端D型（Device型，接設備）和近端C型（Computer型，接計算機）。遠端Device型的USB口為A型USB座（就是同計算機的USB插座一樣），可以直接外插各種USB設備，需要5V供電。近端Computer型的USB口為B型USB座（就是同USB打印機的USB插口），通過USB打印線接到計算機的USB口，無需供電。遠端D型(Device)與近端C型(Computer)產品外形上是一樣的。遠端D型與近端C型之間用2根光纖相連，注意TX-RX光口交叉連接。OPT-USB目前提供ST、SC光口，可以通過光纖跳線轉換為FC口。波仕電子配套提供各種長度光纖以及ST、FC、SC接頭。
USB光纖延長器使用時用一對單�；蛘叨嗄９饫w接雙方的光纖頭，注意收發交叉。請保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPT-USB-Device型的供電為5V直流，請使用產品配套帶的電源。供電電壓為直流5V±0.5V，產品功耗小于2W。
|
OPT-USB |
USB光纖延長器 |
單模多模通用 |
延長最遠40Km |
連接好后，OPT-USB的使用非常簡單，與一根普通的USB延長線的使用是一樣的。OPT-USB-D產品的下位機側為1個A型插座，可以外接比如U盤、USB/RS-232轉換器、USB鼠標等。也就是說，OPT-USB就相當于是在最遠至40Km處復現了計算機的USB口，而且是隔離的USB口。由于OPT-USB中間經過了光纖的遠程傳輸，所以對外驅動適應能力略低于原計算機USB口。增加USB-HUB時建議選用優質名牌產品，使用時建議USB設備與HUB連在一起進行熱插拔。OPT-USB特別適合需要遠程傳輸又無需另外安裝驅動的USB設備，比如USB攝像頭、USB數據采集、USB人機接口設備等。
因?yàn)?SPAN>OPT-USB的使用與USB延長線是一樣的，所以是不需要驅動程序的。OPT-USB僅僅是一個透明的物理傳輸，與計算機操作系統無關。自然，OPT-USB支持各種操作系統，Windows 7/Vista/XP/2000/Me/98、LINUX等都可以。

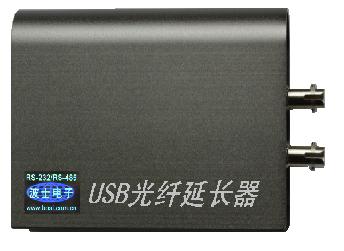

圖2：ST頭OPT-USB產品外形
三、性能特點
OPT-USB的光纖頭為單模/多模自動適應，這是波仕電子獨有的技術。
|
光纖接口 |
ST、SC（可轉FC） |
|
電氣
接口 |
USB-A口（OPT-USB-D型） |
|
傳輸介質 |
單模光纖或多模光纖 |
USB-B口（OPT-USB-C型） |
|
適用光纖 |
9/125、50/125、62.5/125 um等 |
尺寸及重量 |
74*23*47mm 、80克 |
|
通信方式 |
USB全速12M、USB低速1.5M |
光纖傳輸
最遠距離 |
40Km（單模光纖） |
|
電源插口 |
標準5V電源插座 |
2Km（多模光纖） |
|
光波長 |
1310 nm |
工作溫度 |
—10~+70℃ |
四、典型應用

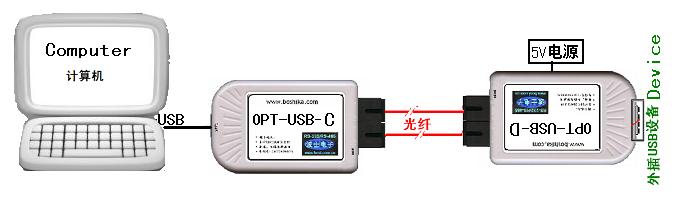

在圖3中，將USB設備外插到OPT-USB-D的USB座上，OPT-USB-D接上5V電源， OPT-USB-D與OPT-USB-C之間通過2根光纖交叉連接，OPT-USB-C與計算機的USB口相連。通過兩臺OPT-USB光纖延長器（D型與C型配對）可實現USB設備與計算機之間的遠程USB光纖通信。
圖3 OPT-USB的典型應用
