USB轉串口光纖
OPTU232L1 ---1280元 無源
OPTU232SL1---2480元（沒圖）74*23*47mm
微型USB/串口光纖轉換器
一、用途
波仕電子發明和首創了USB/串口光纖轉換器、同時也是世界上唯一的USB/串口光纖轉換器。波仕電子的OPTU232L1和OPTU232SL1是最新一代USB光纖通信產品，直接從USB口轉換出一對光纖收發頭用于傳輸串口信號，而且無須供電。波仕OPTU232L1和OPTU232SL1微型USB/串口光纖轉換器具有超小型的外形(74*23*47mm)、可以將USB口虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。驅動程序同波仕USB232系列轉換器。由于OPTU232L1（或OPTU232SL1）傳輸?shù)倪�是串口信號，所以必須成對使用或者與波仕的OPT系列串口/光纖轉換器配對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。OPTU232SL1的傳輸介質為單模光纖、OPTU232L1的傳輸介質為多模光纖，但是外形和驅動程序是完全一樣的。
本產品受以下中國專利保護：200730098650、200630307752、ZL2002284234，侵權必究！
二、硬件安裝

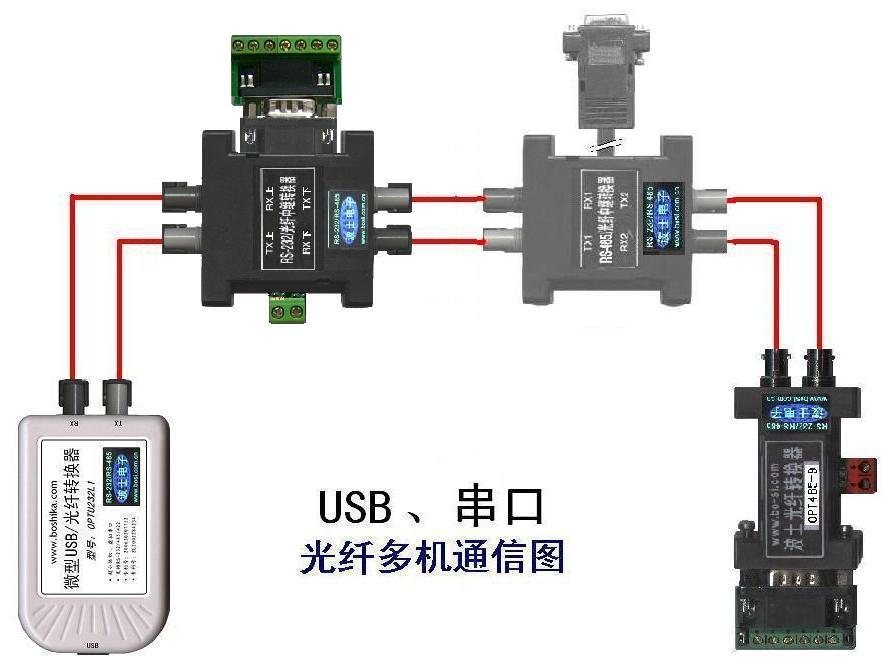

將OPTU232L1（或OPTU232SL1）型USB/串口光纖轉換器通過配套的USB延長線（A型USB口到 型 USB 口）外插到計算機的 USB 口、無須外接電源，使用一對ST 光纖接頭。OPTU232L1（或PTU232SL1）可以與波仕OPT485*、OPT232*系列串口光纖轉換器成對使用,也可以與波仕OPT485EX系列光纖中繼轉換器配合使用來實現多機通信，見OPT485EX的說明書和光纖多機通信圖。波仕USB/串口光纖轉換器使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請將ST座和ST頭用相配套的橡皮塞子蓋住。
OPTU232L1 微型USB/串口光纖轉換器（多模）
光纖傳輸、虛擬串口、無須供電
OPTU232SL1 微型USB/串口光纖轉換器（單模）
光纖傳輸、虛擬串口、無須供電
波仕電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC接頭。
三、性能特點
波仕電子的OPTU232L1（或OPTU232SL1）型USB/串口光纖轉換器最高速率115.2Kbps。自動識別串口號，當作新的COM口，軟件只需修改串口號即可，無須重新編寫。驅動軟件同波仕USB232、USB485、USB232GL1系列轉換器。
光纖接口： ST（可選FC、SC）
電氣接口： USB口（B型座）
傳輸介質 ：多模光纖、或單模光纖
尺寸及重量： 90克（多模）、100克（單模）74*23*47mm(不含ST頭)
通信方式：USB虛擬COM 串口 支持RS-232/485/422通信軟件
傳輸距離 ：4Km（多模）、40Km（單模）
光波長 ：820nm（多模）、1300nm（單模）
適用光纖： 50/125、62.5/125、100/140um
四、軟件安裝
OPTU232SL1 配套有一根 1 米長的 USB 延長電纜和驅動軟件（一張光盤）。驅動程序支持Windows 2000/XP/2003/vista、LINUX、iMAC 等，同波仕USB232 的驅動軟件。
按照以下步驟安裝OPTU232SL1轉換器驅動軟件：
直接運行Driverinstaller.exe或者setup.exe。或者按照以下步驟安裝也可以。
1．啟動計算機、確信計算機的USB 口工作正常。
2．將OPTU232SL1 的USB 電纜插到計算機的 USB 口、計算機會自動檢測到 OPTU232SL1并且顯示“Find New Hardware”，按“Next”繼續。
3．將 OPTU232SL1 的配套光盤插入計算機的光驅，按“Search for the best driver for your device”，選中“Specify a location”并且選路徑為“E:\WinXP”(以WinXP為例，假設光驅為E：盤) 。
4．Windows 將找到 (SER9PL.INF) 并且顯示 USB to Serial Cable。按“Next” 繼續。
5．Windows又顯示“發現新硬件”，按“Next”繼續。
6．Windows安裝完畢所有驅動軟件后，按“Finish”結束。
用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給OPTU232SL1一個新的COM口號碼。記住這個COM口號碼。
7．如果要卸載OPTU232SL1的驅動軟件，只需運行配套光盤上的UNINSTALL.EXE 即可。用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給OPTU232SL1
一個新的 COM 口號碼。記住這個 COM 口號碼。如果要更改 COM 口號碼，在 Windows XP 下，桌面?我的電腦\屬性?硬件?設備管理器?端口?通信端口（找到OPTU232SL1的）\屬性?端口設置?高級?COM端口號，用戶就可以更改COM口號碼了�？梢詮�(qiáng)行改為已經被占用的COM口的號碼。
 |
|
|
|
| |
|
|
波士USB、以太網轉串口、光纖
| 主要優點: |
世界上最小的以太網/串口轉換器、支持RS-232/485/422，虛擬串口，使用簡便！特小的USB/RS-485轉換器、無須外接電源！專利號：200730098650、200630307752、ZL2002284234，侵權必究！OPTU232L1被評為2007年度中國十大創新通訊產品  |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（.pdf格式文件）
|
類 型 |
型 號 |
功 能 |
特 性 |
| USB轉高速光隔 RS-232/485/422 |
USB232GH1 |
高速光隔USB/RS-232/485/422轉換器(新！) |
世界上最��！ |
| USB232GH2 |
高速光隔USB/RS-232/485/422轉換器 |
無須外接電源 |
| USB232GH |
高速光隔USB/RS-232/485/422轉換器 |
無須外接電源 |
| USB轉隔離232/485 |
USB232GL1 |
光隔USB/RS-232/485/422轉換器 |
無須外接電源 |
| USB轉232/485/422 |

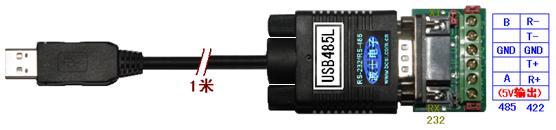

USB485L |
USB與RS-485/RS-422/RS-232轉換器 |
世界上最��！ |
| USB轉RS485/422 |
USB1485 |
將USB口轉換為1個RS-485口或RS-422口 |
無須外接電源 |
| USB轉RS-232 |
USB232GQ |
高速光隔USB/全信號RS-232轉換器 |
無須外接電源 |
| USB232 |
將USB口轉換為1個全信號RS-232口 |
無須外接電源 |
| USB轉2路串口 |
USB2232L |
USB/2路串口(RS-232/485/422)轉換器 |
無須外接電源 |
| USB/串口光纖 |
OPTU232SL1 |
USB/串口光纖轉換器 [單模、世界上獨創產品] |
無須外接電源 |
| OPTU232L1 |
USB/串口光纖轉換器 [多模、世界上獨創產品] |
無須外接電源 |
| |
| 以太網-串口 |
ETH232GHH |
高速光隔微型以太網/串口轉換器(232/485/422) |
世界上最小！ |

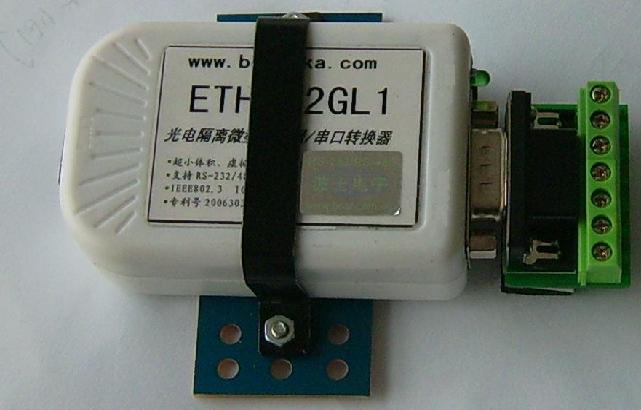

| ETH232GL1 |
光電隔離微型以太網/串口轉換器(232/485/422) |
世界上最��！ |
| ETH232L1 |
微型以太網/串口轉換器（RS-232/485/422） |
世界上最��！ |
| 以太網I/O |
ETH12D |
微型以太網I/O控制器(12路I/O、1路RS-232) |
世界上最��！ |
| 以太網/串口光纖 |

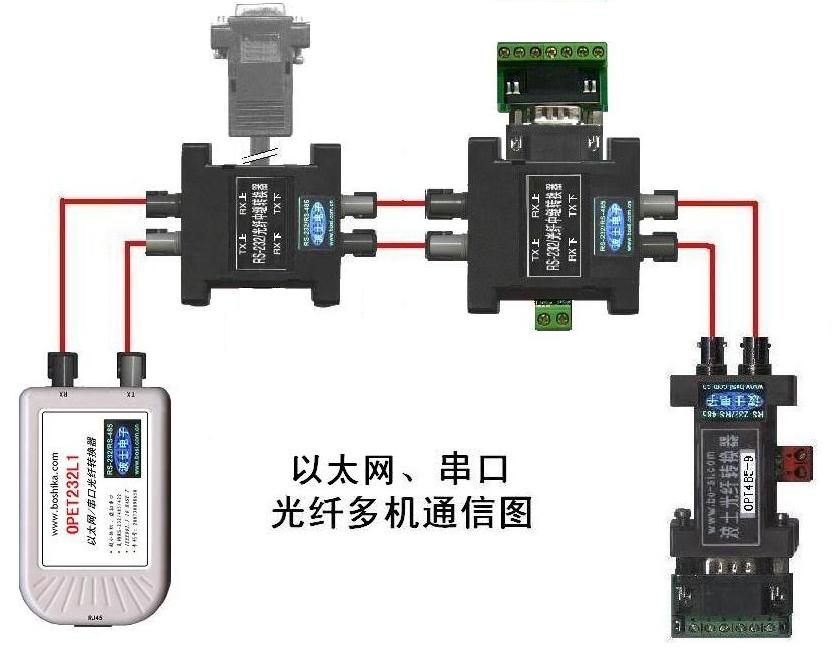

OPET232L1 |
微型以太網/串口光纖轉換器 |
世界上首創！ |
| |
| 以太網光纖收發 |

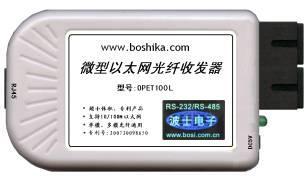

OPET100L |
