CAN232超遠程驅動器（非光隔）--830
RS-232/CAN轉換器 115.2Kbps
（RS-232超遠程驅動器）
一、用途
RS-232/CAN轉換器（RS-232超遠程驅動器，型號：CAN232）用于將RS-232轉換為CAN電平，使得通信距離延長5Km（9600bps時）—10Km（4800bps時）。也可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡、可以互帶110個節點。超過5—10Km可以加波士光隔CAN中繼器（型號：YGCAN）。
二、硬件安裝
RS-232超遠程驅動器外形為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（針座）上。
三、軟件說明
CAN232只用到RS-232串行口的RXD（收）、TXD（發）、GND（地）信號，加上獨有通信速率自動適應技術和抑制信號自收技術，確保適合所有RS-232通信軟件！CAN232的通信速率最高為115.2Kbps。
四、引腳分配
CAN232G的引腳分配如下（接線原則：“+”接“+”、“—”接“—”）：
|
DB-9針座
引腳分配 |
1 |
2 |
3或4 |
5(電源) |
|
CANA（+） |
CANB（—） |
0V(地) |
+5V(正端) |
注意：CAN信號參考地線同電源GND。對外接5V電源沒有嚴格要求(5V±0.5V，功耗電流低于100mA)，建議選用波士電子的微型開關穩壓電源（僅重35克、插頭大�。�。 CAN232與OPTCANEX配套使用時，已經從OPTCANEX的DB-9針取電，所以不需要再單獨為CAN232供電。只有當CAN232獨立使用時才必須供電。
RS-485中繼器、RS-232/485超遠程驅動器
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
| 主要優點： |
·獨有零延時自動收發轉換技術！
·無須修改軟件！無須跳線設置速率！
·確保適合所有RS-232軟件！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
說 明 |
特 性 |
|
波士RS-485集線器系列 |
| HUB4485G |
1路RS-485拖4口RS-485光隔集線器 |
隔離5V供電 |
| HUB8485G |
光隔RS-485/232轉8路RS-485集線轉換器(新！世界最小！) |
隔離5V供電 |
|
波士RS-485/422中繼器系列 |
| BS485A |
RS-485無源光電隔離器 |
無需供電！ |
| YG485A |

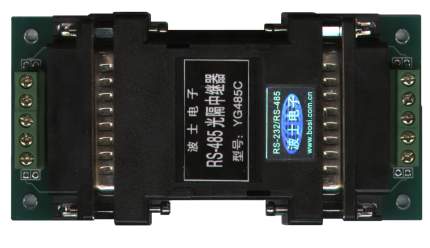

RS-485光隔中繼器（原YG485C） |
