USB485L—680元
新一代、世界上最小的
USB與RS-485/422/232轉換器
一、用途
波仕新一代USB/RS-485/422/232轉換器（型號：USB485L）用于將一個USB口轉換成為RS-485（半雙工）或者RS-422（全雙工）或者RS-232口，并且可以對外提供5V電源。
二、安裝及卸載

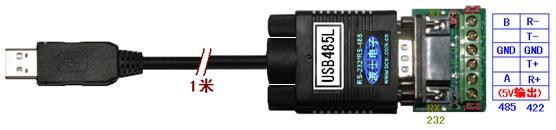

作為RS-485時DB-9針端的引腳分配如下(配有接線端子，短路塊位于“半”)：
|
|
1-4短接（半） |
4-5斷開 |
5 |
6-9短接* |
7-8短接** |
|
RS-485 |
所有短接均有跳線設置 |
GND |
+A |
—B |
* 6腳與9腳之間（通過端子排兩側的跳線）短接后共同作為RS-485的A端。
** 7腳與8腳之間（通過端子排兩側的跳線）短接后共同作為RS-485的B端。
作為RS-422時DB-9針端的引腳分配如下(配有接線端子，短路塊位于“全”)：
|
|
1-4斷開 |
4-5 短接（全） |
5 |
6 |
7 |
8 |
9 |
|
RS-422 |
所有短接均有跳線設置 |
GND |
R+ |
R— |
T— |
T+ |
作為RS-232時DB-9針端的引腳分配如下(去掉接線端子)：
|
|
2 |
3 |
5 |
如果不取下接線端子，則RXD、TXD的焊點如圖，
GND端子同RS-485的GND（5腳）。 |
|
RS-232 |
RXD |
TXD |
GND |
USB485L包含一根1.米長的USB延長電纜和驅動軟件（一張光盤）。按照以下步驟安裝USB485L轉換器驅動軟件。
1．啟動計算機、確信USB口工作正常。直接運行對應Windows各版本的SETUP驅動安裝軟件。 用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB485L一個新的COM口號碼。記住這個COM口號碼。
2． 如果要卸載USB485L的驅動軟件，只需運行配套光盤上的UNINSTALL.EXE即可。
3. 如果要更改COM口號碼，在Windows XP下，桌面à我的電腦\屬性à硬件à設備管理器à端口à通信端口（找到USB485L的）\屬性à端口設置à高級àCOM端口號，用戶就可以更改COM口號碼了�？梢詮娦懈臑橐呀�(jīng)被占用的COM口的號碼。
三、性能特點
——世界上最小的USB/通用串口轉換器，支持RS-232/RS-485/RS-422三種接口�！苯油獠�USB口，無須外接電源！——無須供電而且還可以對外輸出5V電源�！赜谐〉膶＠庑危�RS-485/RS-422接線端子�！�RS-485/422口為全雙工半雙工通用！——自動識別串口號，當作新的COM口，并且可以修改COM口號！——軟件只需修改串口號即可，無須重新編寫。——驅動軟件完全同波仕USB232轉換器。
