RS-232/電流環轉換器 數字信號轉變
一、用途
RS-232/電流環轉換器（型號：TTY232）用于RS-232與20mA電流環的相互轉換，可以延長RS-232的通信距離到1000米。TTY232只用到RS-232的RXD（收）、TXD（發）、GND（地）三根線。具有零延時自動收發轉換功能，無須控制信號。
二、安裝及性能
TTY232的外形為DB-9（孔）/DB-25（針）轉接盒大小，其中DB-9（孔座）直接插在PC機的DB-9針RS-232串行口（針座）上。如果PC機的RS-232接口為DB-25針，可加DB-25/DB-9轉接盒。PC機RS-232串行口的DB-9芯與DB-25芯連接器引腳分配如下：
DB-9: 2-RXD(收), 3-TXD(發), 5-GND(地)。
DB-25: 2-TXD(發), 3-RXD(收), 7-GND(地)。
TTY232的DB-25端配有接線端子，接線原則為：”發（+）”接對方的“收（+）”、“發（—）”接對方的“收（—）”、“收（+）”接對方的“發（+）”、“收（—）”接對方的“發（—）”。
TTY232的DB-25端還配有跳線子用于選擇接收電流環的性質：1-2短接（2-3斷開）時接收的電流環有電流表示“1”（無電流表示“0”）、2-3短接（1-2斷開）時接收的電流環無電流表示“1”（有電流表示“0”）。TTY232接收的電流環（從9腳流進、8腳流出）與TTY232的所有其它部分都是光電隔離的。
TTY232的外型為DB-9（孔）/DB-25（針）轉接盒大小，如圖。
TTY232的DB-25端引腳狀態如下：
|
5（電流環） |
6（電流環） |
8（電流環） |
9（電流環） |
16（電源） |
22（電源） |
|
發（+） |
發（—） |
收（+） |
收（—） |
+5V（正端） |
GND（負端） |

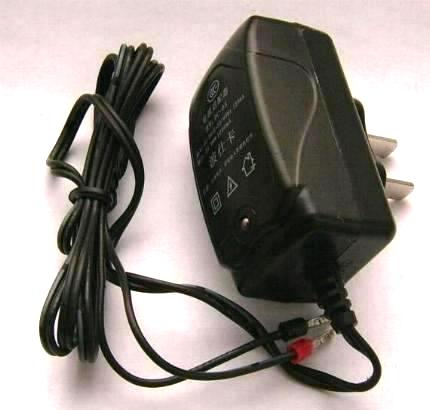

TTY232對外接5V電源要求5V(±0.5V) 50mA，建議選用波士電子的微型開關穩壓電源(輸入交流220V，輸出隔離直流5V 100mA，僅重35克，插頭大小)，也可用電池供電。TTY232的5V供電也可以取自機器內部。
| 主要優點: |
| 世界上最小的外插PC機RS-232口的擴展器、RS-232增強器、RS-232微型數據采集器、RS-232共享器！均無須外接電源！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（.pdf格式文件）
| 類 型 |
型 號 |
功 能 |
特 性 |
| 無線通信 |
RAD232L1 |
通用串口/無線轉換器 （USB/RS-232/485/TTL） |
USB口供電 |
| 數據采集 |
U812BL |
USB微型數據采集器 （8路12位A/D） |
無須外接電源 |
|
|
RS-232微型數據采集器（8路12位A/D） |
無須外接電源 |
| 浪涌保護 |
|
USB浪涌保護器（USB全速及低速） |
無須外接電源 |
| L232 |
RS-232浪涌保護器（抗1500W雷擊） |
無須外接電源 |
|
|
RS-485浪涌保護器（抗1500W雷擊） |
無須外接電源 |
| 臺式機插卡 |
|
PCI接口擴2個RS-232/RS-485口 |
PCI插卡 |
| 筆記本插卡 |
EXPRESS232 |
EXPRESS接口擴1個-2個RS-232口 |
EXPRESS插卡 |
| 串口分時擴展 |
|
將一個RS-232分時擴展為4個RS-232口 |
無須外接電源 |
|
|
將一個RS-232分時擴展為4個RS-485口 |
無須外接電源 |
|
|
將一個RS-232分時擴展為8個RS-232口 |
無須外接電源 |
| 16232A |
將一個RS-232分時擴展為16個RS-232口 |
無須外接電源 |
| 多串口共享 |
|
RS-232二對一智能共享器 |
無須外接電源 |
| HUB2215Z |
2路RS-232對1路RS-485/232共享器 |
5V供電 |
| 4232B |
RS-232一對四多機通信器 |
無須外接電源 |
|
|
RS-232一對16多機通信器 |
無須外接電源 |
| 串口增強 |
|
RS-232增強器（直接延長1000米） |
5V供電 |
|
|
RS-232一拖五驅動器 |
5V供電 |
| TTL電平轉換 |
H232A |
RS-232/TTL電平轉換器 |
無須外接電源 |
|
|
RS-232/TTL/RS-485通用電平轉換器 |
5V供電 |
| 電流環 |
|
RS-232/電流環轉換器 |
5V供電 |
| TTY485 |
RS-485/電流環轉換器 |
5V供電 |
| 電 源 |
|
微型開關穩壓電源（220VAC輸入隔離5VDC輸出） |
配件 |
|
|

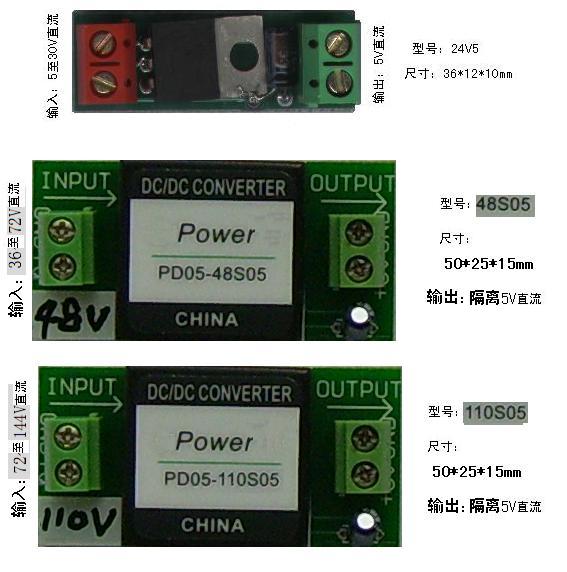

直流24V、48V、110V到 直流5V穩壓電源 |
