TTY485---980元
RS-485/電流環轉換器
一、用途
RS485/電流環轉換器（型號：TTY485）用于 RS485 與 20mA 電流環的相互轉換，可以延長電流環的通信距離到 1200 米。TTY485 只用到 RS485 的 A、B、GND（地）三根線。具有零延時自動收發轉換功能，無須控制信號。
二、安裝及性能
TTY485 的外形為 DB-9（針）/DB-25（針）轉接盒大小。其中 DB9（針座）配有接線端子，1—A、2—B、3—GND。
TTY485 的 DB25 端配有接線端子，接 線 原 則 為 ：“發 （+）”接 對 方 的“收 （+）”、“發 （—）”接 對 方 的“收 （—）”、“收 （+）”接 對 方 的“發 （+）”、“收 （—）”接 對 方 的“發 （—）”。
TTY485 的 DB25 端還配有跳線子用于選擇接收電流環的性質：12 短接（23 斷開）時接收的電流環有電流表示“1”（無電流表示“0”）、23 短接（12 斷開）時接收的電流環無電流表示“1”（有電流表示“0”）。TTY485 接收的電流環（從 9 腳流進、8 腳流出）與 TTY485 的所有其它部分都是光電隔離的。TTY485 的所有其它部分并不隔離，DB9 針的 GND 與 DB25 針的 GND 是通的。
二、外形
TTY485 的外型為 DB9（針）/DB25（針）轉接盒大小，如圖。
|
TY485的DB-9 針端引腳狀態 |
1 |
2 |
3 |
|
RS485(+A) |
RS485(—B) |
GND(地) |
TTY485 的 DB25 端引腳狀態如下：
|
5（電流環） |
6（電流環） |
8（電流環） |
9（電流環） |
16（電源） |
22（電源） |
|
發（+） |
發（—） |
收（+） |
收（—） |
+5V（正端） |
GND（負端） |

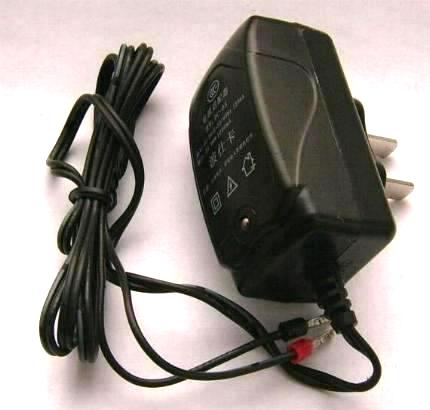

TTY485 對外接5V 電源要求 5V(±0.5V) 50mA， 建議選用波士電子的微型開關穩壓電源(輸入交流 220V，輸出隔離直流 5V 100mA，僅重 35 克，插頭大小)，也可用電池供電。TTY485 的5V 供電也可以取自機器內部。
<, /SPAN>
| 主要優點: |
| 世界上最小的外插PC機RS-232口的擴展器、RS-232增強器、RS-232微型數據采集器、RS-232共享器！均無須外接電源！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（.pdf格式文件）
| 類 型 |
型 號 |
功 能 |
特 性 |
| 無線通信 |
RAD232L1 |
通用串口/無線轉換器 （USB/RS-232/485/TTL） |
USB口供電 |
| 數據采集 |
U812BL |
USB微型數據采集器 （8路12位A/D） |
無須外接電源 |
|
|
RS-232微型數據采集器（8路12位A/D） |
無須外接電源 |
| 浪涌保護 |
|
USB浪涌保護器（USB全速及低速） |
無須外接電源 |
| L232 |
RS-232浪涌保護器（抗1500W雷擊） |
無須外接電源 |
|
|
RS-485浪涌保護器（抗1500W雷擊） |
無須外接電源 |
| 臺式機插卡 |
|
PCI接口擴2個RS-232/RS-485口 |
PCI插卡 |
| 筆記本插卡 |
EXPRESS232 |
EXPRESS接口擴1個-2個RS-232口 |
EXPRESS插卡 |
| 串口分時擴展 |
|
將一個RS-232分時擴展為4個RS-232口 |
無須外接電源 |
|
|
將一個RS-232分時擴展為4個RS-485口 |
無須外接電源 |
|
|
將一個RS-232分時擴展為8個RS-232口 |
無須外接電源 |
| 16232A |
將一個RS-232分時擴展為16個RS-232口 |
無須外接電源 |
| 多串口共享 |
|
RS-232二對一智能共享器 |
無須外接電源 |
| HUB2215Z |
2路RS-232對1路RS-485/232共享器 |
5V供電 |
| 4232B |
RS-232一對四多機通信器 |
無須外接電源 |
|
|
RS-232一對16多機通信器 |
無須外接電源 |
| 串口增強 |
|
RS-232增強器（直接延長1000米） |
5V供電 |
|
|
RS-232一拖五驅動器 |
5V供電 |
| TTL電平轉換 |
H232A |
RS-232/TTL電平轉換器 |
無須外接電源 |
|
|
RS-232/TTL/RS-485通用電平轉換器 |
5V供電 |
| 電流環 |
|
RS-232/電流環轉換器 |
5V供電 |
| TTY485 |
RS-485/電流環轉換器 |
5V供電 |
| 電 源 |
|
微型開關穩壓電源（220VAC輸入隔離5VDC輸出） |
配件 |
|
|

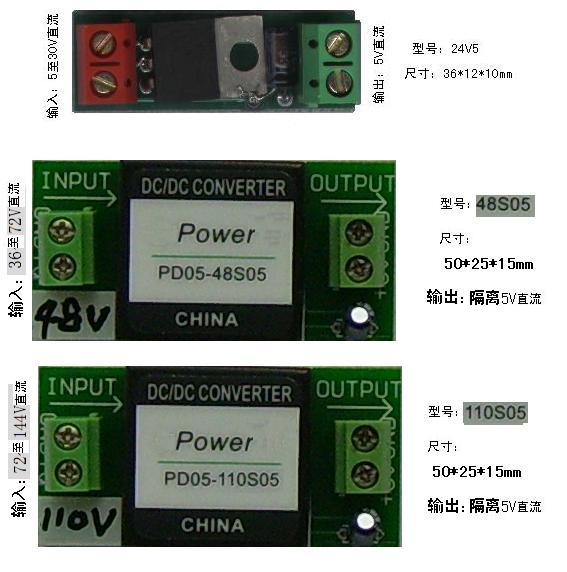

直流24V、48V、110V到 直流5V穩壓電源 |
