ETH232L1(白色)---980元（普通型）
(可以串口/以太網互轉，只要設備端能設置附錄2的第2副圖所示的就可以了)
將您的串口設備接入以太網和INTERNET�。║SB線，光盤）都是有源的5V供電
微型以太網/串口轉換器 TCP/IP協議-串行通信協議 波仕ETH232系列微型以太網/串口轉換器秉承波仕轉換器的一貫特色，具有超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用，可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。同時波仕贈送具有自主知識產權的通信源程序（VC++，VB、BC、DELPHI，可以嵌入用戶通信程序）以及擁有版權的以太網-串口影射程序。波仕ETH232GH、ETH232GL1和ETH232L1都是世界上最小的、也是使用最簡便的以太網/串口轉換器。 其中ETH232GH、ETH232GL1是帶光電隔離的以太網/串口轉換器，實現了以太網、電源、串口的三方隔離。
我們對國內外多種以太網串口服務器進行了比較試驗，ETH232系列是少數能夠成功用起來的產品之一，而且是最容易用起來的。
ETH232GH 高速光電隔離以太網->RS-232/485/422轉換器 5V供電 0-115.2Kbps
ETH232GL1 光電隔離以太網->RS-232/485/422轉換器 5V供電 0-19.2Kbps
ETH232L1 以太網->RS-232/485/422轉換器 5V供電 0-115.2Kbps
在很多應用場合，如果想讓設備連接到以太網中，就必須擁有一個以太網接口，普通的設備都含有RS-232（或RS-485/RS-422）串行接口，可以將串行接口連接到以太網中，實現了設備與以太網以及internet的互連。 這樣我們就可以遠程控制設備，讀取設備的狀態信息，采集數據等等，隨著網路技術的高速發展，這必將是一種趨勢。波仕以太網/串口轉換器配合參數修改軟件可以設置模塊的串口波特率，IP地址，子網掩碼，網關，MAC等信息。
波仕以太網/串口轉換器是實現通信主機的以太網與RS-232/RS-485/RS-422串口設備相互通訊的一種協議轉換裝置（TCP/IP協議-串行通信協議）。
波仕ETH232系列產品提供一個RS232/ RS485/RS422串口，一個10M以太網口等。
硬件安裝
由于ETH232系列產品的使用方法、軟件設置都是一樣的，所以以下僅以ETH232GH為例。
將ETH232GH以太網/串口轉換器接上電源（直流5V到30V均可，隨產品配套有）。電源插座旁邊有一個小LED（發光二極管），當ETH232GH產品通電后LED會一直亮著。
將 RJ-45座插入以太網的RJ-45插頭即可。注意直接接電腦的RJ-45電纜（交叉線）與接HUB 的 RJ-45 電纜（直連線）是不同的。波仕 ETH232GH 的 RS-232/485/422串口端是一個 DB-9針座，具有 RS-232、RS-485、RS-422 全部引腳。當作為 RS-232 口時與 PC 機的 DB-9 針 RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從ETH232GH向外發送。注意RS-485和 RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地
線與RS-232的GND是一樣的。
DB-9針端的引腳分配如下（帶接線端子）：
1 2 3 4 5 6 7 8 9
RS-232 RXD TXD GND
RS-485 A GND B
RS-422 T+ GND R+ R— T—
ETH232GH、ETH232GL1 不僅以太網（RJ-45）與串口之間有變壓器隔離（1000V），而且還增加了一道對串口的2500V光電隔離，實現了以太網（RJ-45）、外接電源、串口（RS-232/485/422）三方的隔離。ETH232GH的 RS-232/485/422的最高通信速率為 115.2Kbps。ETH232GL1的 RS-232/485 /422的最高通信速率為19.2Kbps。波仕ETH232GH、ETH232GL1內置有600W抗雷擊浪涌保護器。
ETH232L1的以太網（RJ-45）與串口之間有變壓器隔離（1000V）。外接電源與串口是不隔離的、外接電源的地線與RS-232/485/422的信號地線是共地的。ETH232L1的RS-232/485/422的最高通信速率為115.2Kbps。其余完全同ETH232GH或 ETH232GL1，包括軟件、電源等。
軟件設置
波仕 ETH232GH隨產品贈送的光盤上有配置程序 config.exe用于監測或修改 ETH232GH產品的以太網IP 地址、設置ETH232GH的串口速率。如果波仕ETH232GH以太網/串口轉換器已經正確連入網絡，從config.exe的“設備狀態”窗口可見到設備的IP 地址和MAC 地址。根據用戶使用的網絡環境改變網絡參數而加入網絡。這些網絡參數包括IP 地址，網關IP 和網絡掩碼。用戶可以直接使用test.exe（帶源程序）進行串口的通信，把以太網中的ETH232GH系列產品當作串口來通信，也可以將 test.exe的源代碼嵌入用戶的應用程序中。在隨產品贈送的光盤中有如何通過操作ETH232GH的IP地址讀寫來實現串口數據的發送和接收的VC、VB、BC、DELPHI源程序。特別注意config.exe設置中的本地端口地址和遠程端口地址與test.exe中的要一致，另外注意服務器的IP地址（192.168.0.*）。
更多用戶要求不修改已有串口通信軟件，把 ETH232GH就當成為一個 PC機的 COM串口，為此波仕電子特別隨產品贈送一個將ETH232GH的以太網口映射成為本地COM串口的軟件。虛擬串口軟件可以將ETH232GH系列產品映射為本地計算機的COM1-COM256中的任何一個。當然，如果你的計算機已經設置了比如 COM1、COM2口，那就不要再選 COM1或 COM2口的號了。這樣你就可以把波仕ETH232GH當成一個本計算機的COM串口來使用了！此時普通串口通信軟件一般都可以直接成功使用！
ETH232GH系列產品支持WindowsXP/2000/Me/98/95等操作系統。
波士USB、以太網轉串口、光纖
| 主要優點: |
世界上最小的以太網/串口轉換器、支持RS-232/485/422，虛擬串口，使用簡便！特小的USB/RS-485轉換器、無須外接電源！專利號：200730098650、200630307752、ZL2002284234，侵權必究！OPTU232L1被評為2007年度中國十大創新通訊產品  |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（
.pdf格式文件）
|
類 型 |
型 號 |
功 能 |
特 性 |
| USB轉高速光隔 RS-232/485/422 |
USB232GH1 |
高速光隔USB/RS-232/485/422轉換器(新！) |
世界上最�。� |
| USB232GH2 |
高速光隔USB/RS-232/485/422轉換器 |
無須外接電源 |
| USB232GH |
高速光隔USB/RS-232/485/422轉換器 |
無須外接電源 |
| USB轉232/485/422 |

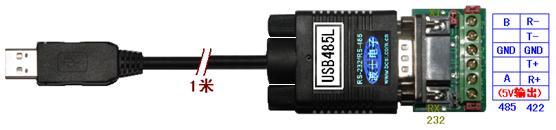

USB485L |
USB與RS-485/RS-422/RS-232轉換器 |
世界上最�。� |
| USB轉RS485/422 |
USB1485 |
將USB口轉換為1個RS-485口或RS-422口 |
無須外接電源 |
| USB轉RS-232 |
USB232GQ |
高速光隔USB/全信號RS-232轉換器 |
無須外接電源 |
| USB232 |
將USB口轉換為1個全信號RS-232口 |
無須外接電源 |
| USB轉2路串口 |
USB2232L |
USB/2路串口(RS-232/485/422)轉換器 |
無須外接電源 |
| USB/串口光纖 |
OPTU232SL1 |
USB/串口光纖轉換器 [單模、世界上獨創產品] |
無須外接電源 |
| OPTU232L1 |
USB/串口光纖轉換器 [多模、世界上獨創產品] |
無須外接電源 |
| |
| 以太網-串口 |
ETH232GHH |
高速光隔微型以太網/串口轉換器(232/485/422) |
世界上最�。� |
| ETH232GL1 |
光電隔離微型以太網/串口轉換器(232/485/422) |
世界上最��！ |
| ETH232L1 |
微型以太網/串口轉換器（RS-232/485/422） |
世界上最��！ |
| 以太網I/O |
ETH12D |
微型以太網I/O控制器(12路I/O、1路RS-232) |
世界上最��！ |
| 以太網/串口光纖 |
OPET232L1 |
微型以太網/串口光纖轉換器 |
世界上首創！ |
| |
| 以太網光纖收發 |
OPET100L |
微型以太網光纖收發器（10/100M、世界最小） |
單模多模通用 |
| OPET100L1 |
微型以太網光纖收發器（單纖、世界最�。。� |
單模多模通用 |
| |
| USB隔離器 |
BS-USB4 |
USB光電隔離HUB（新！隔離3000V） |
無須外接電源 |
| BS-USB |
USB光電隔離器（隔離2500V） |
無須外接電源 |
| USB數據采集器 |
U812BL |
8路12位A/D，帶USB轉I2C、SPI功能 |
無須外接電源 |
| USB轉I2C、SPI |
|
USB轉I2C、SPI、RS232、8路I/O |
無須外接電源 |
