1.概述

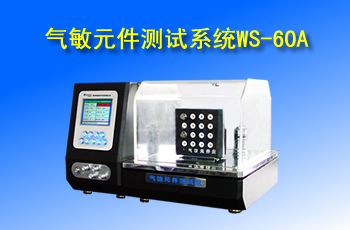

WS-60A氣敏元件測試系統由鄭州煒盛電子科技有限公司研發生產，是在原WS-30A氣敏元件測試系統長期而廣泛使用基礎上結合科研實際推出的第二代氣敏元件測試系統。系統由數據采集系統、測試及加熱電源、測試配氣箱和配套測試分析軟件構成。產品數采核心部分采用高速
微處理器、高精度模數轉換器和大容量FLASH設計。和原來的系統相比，配備的真彩TFT液晶屏極大的提高了人際交互性能。
本測試系統采用操作系統處理多種操作信息及數據采樣，全中文操作界面,方便人機對話.實時顯示氣敏元件電壓曲線,可以以數字、棒圖、曲線三種畫面顯示采樣到的數據。儀器的所有蒸發、攪拌、加熱等操作全部由通過按鍵設置操作。
本測試系統可以獨立完成氣敏元件的測試工作，也可以聯機電腦，通過軟件的方式實現對測試儀器的控制，從而完成科研實驗，方便不同用戶的選用。
系統特點：
1），內置大容量FLASH。內置的FLASH的容量為64M，記錄間隔在1秒-60秒間自由設定。非循環和循環兩種記錄方式。也可以通過U盤快速將FLASH中測試的氣敏元件數據轉儲到計算機中。
2），測試的氣敏元件數據由數字顯示畫面、棒圖顯示畫面、實時曲線畫面、歷史測試記錄四種方式顯示。
3），系統采用真彩5寸TFT屏顯示，全中文操作界面。
4），系統在進行蒸發，攪拌，測試等操作時采用按鍵控制，所有操作時間軟件可調。如連接電腦可用電腦進行蒸發，攪拌，測試等操作，使測試更加方便。
5），系統可實時顯示各通道氣敏元件曲線，實時顯示當前氣箱內的溫、濕度，脫離電腦可獨立工作。
6)，系統可連接電腦工作，所有測試到的氣敏元件數據均可通過RS232串口與電腦進行通訊，具備數據上傳，USB存貯，打印等備選功能。
7)，系統自動檢測氣敏元件盒和負載盒是否插到位，如沒有插到位會關閉一些功能，以確保誤操作不會對機器造成任何影響。
8），加熱電壓和測量電壓調節分精調和細調，以方便調節。
9），連接電腦能計算氣敏元件電阻值、電壓靈敏度和電阻靈敏度；能計算元件的響應時間、恢復時間。
10），連接電腦能根據測量結果對氣敏元件進行分檔歸類，在虛擬列陣上以不同顏色直觀表示。
11），系統的面板采用不銹鋼材料，外觀端正，美觀大方。
2. 技術規格
2.1 數據采樣和精度
2.1.1，實時氣敏元件測試曲線記錄間隔0.1秒至60秒分8檔，對應整屏曲線時間30秒至300分。
2.1.2，測試記錄曲線記錄間隔從0.1秒到60秒連續可設。可選擇循環或非循環兩種記錄方式。
2.1.3，采樣分辨率：1/60000，16位AD轉換器。
2.1.4氣敏元件測試相關參數基本誤差小于±0.2%F·S，數字顯示范圍-1999至9999。
2.2 性能參數
2.2.1，電源：220V±10%，功耗小于60VA。
2.2.2，測試通道數: 16路。
2.2.3，輸入信號范圍：0-5V。
2.2.4，測試電源： Vc 2-10V連續可調 Max4A。
2.2.5，加熱電源： Vh 2-10V連續可調 Max1A 。
2.2.6，RL: 可換插卡式 510Ω 1K 2K 4.7K 10K 22K 47K 100K 1M。
2.2.7，采集速度: 1次/秒 。
2.2.8，系統綜合誤差: ＜±1%。
2.2.9，主機箱外形尺寸： 220mm × 325mm × 406mm。
2.2.10，配氣箱外形尺寸： 332mm × 312mm × 230mm 容積約20L。
2.3 通訊接口
2.3.1，帶光電隔離的標準RS232。
2.3.2，通訊速率9600，19200，57600，115200通過設定選擇。
2.3.3，配套上位機氣敏元件測試軟件，提供軟件技術支持。
2.4 使用環境
工作溫度范圍：0℃至40℃
儲藏溫度范圍：-20℃至60℃
工作濕度范圍:低于85%R.H
