上海菲柯特電氣科技有限公司據國家電網公司2009年最新《安全操作規程》的規定，高壓驗電器在使用前必須在有電的高壓線路或工頻高壓發生器上進行實驗，確認高壓驗電器工作良好后再進行對高壓線路驗電檢測。為此我公司技術部征求多家電力公司的意見要求，并設計生產了YDF—10型、YDF—35型、YDF—220型系列驗電器高壓發生器，產品具有對驗電器啟動電壓的檢測功能，該發生器輸出純正弦波50Hz工頻高壓，更真實的模擬了國家電網電壓的電氣參數，并具有關機復位、開機輸出低電壓功能，確保操作人員更安全。
YDF系列驗電器工頻正弦波高壓發生器技術參數見表1
表1
|
檢測儀型號 |
YDF-10型 |
YDF-35型 |
YDF-220型 |
|
輸出電壓（V） |
180—4000 |
500—14000 |
4000—88000 |
|
頻率 （Hz） |
50 ± 2% |
50 ± 2% |
50 ± 2% |
用示波器檢測該檢測儀的參數見表2
表2
|
檢測儀型號 |
YDF-10型 |
YDF-35型 |
YDF-220型 |
|
電壓等級（KV） |
10 |
35 |
220 |
|
衰減器電壓降幅放置倍數 |
10 |
10 |
10 |
|
示波器取樣棒電壓降幅放置倍數 |
10 |
100 |
1000 |
|
示波器電壓倍率放置倍數（V/格） |
5 |
2 |
2 |
|
示波器時間倍率放置倍數（MS/格） |
10 |
10 |
10 |
|
示波器顯示電壓幅植 （格） |
8±0.5 |
7±0.5 |
5±0.5 |
|
示波器顯示波形周期值 （格） |
2±0.2 |
2±0.2 |
2±0.2 |
其他參數如下
YDF系列驗電器工頻正弦波高壓發生器直流輸入電壓：DC 12V±15%
YDF系列驗電器工頻正弦波高壓發生器功 耗：空載0.4A ，有載1A
YDF系列驗電器工頻正弦波高壓發生器總功率 ：YDF-10型25W，YDF-35型50W，YDF-220型120W
YDF系列驗電器工頻正弦波高壓發生器輸出波型 ：純正弦波
YDF系列驗電器工頻正弦波高壓發生器頻率 ：50Hz±2%
YDF系列驗電器工頻正弦波高壓發生器顯示器功能： 1，顯示輸出電壓值. 頻率。 2，顯示E-01代碼表示電池虧電。
3， 顯示E-02代碼表示超載保護。4， 顯示E-03代碼表示模塊系統故障。
YDF系列驗電器工頻正弦波高壓發生器使用

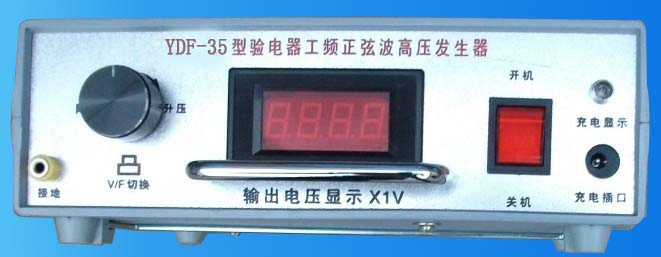

一、 YDF-10型、YDF-35型發生器使用如下，將電源開關撥向開的位置，過3到5秒中后，顯示器顯示出相應的一個低電壓值，這個數值乘以電壓倍率就是顯示的當前高壓端子輸出的實際電壓，在將高壓驗電器報警部分的電極插入高壓輸出端子內，使電極與高壓電極連接（驗電器絕緣桿是拉開狀態）。然后順時針調節功能旋扭，顯示器顯示電壓數值增加，直至高壓驗電器發出報警停止調節，這時所顯示的電壓值就是被測驗電器的啟動電壓值，以判斷該驗電器是否合格。在快速短按功能旋扭顯示器將顯示F—50，這是顯示的當前發生器高壓端子輸出電壓的頻率是50Hz，如果長按功能旋扭1.5秒后就會進行快速調節電壓，順時針轉動功能旋扭為升壓，逆時針轉動功能旋扭為降壓，如5秒中內不調節旋扭將自動恢復為慢調節。
二、 YDF-220型發生器的使用
由于YDF-220型發生器高壓端子的輸出電壓太高，為了保證操作人員更安全，我們設計為分體操作，使用時打開機箱把控制箱和升壓箱連接好，打開電源開關顯示器點亮顯示，這時顯示器經3至5秒中后有電壓數字顯示（3600V—4000V），然后調節功能旋鈕進行升壓或降壓操作，
注意事項
1. 各型號發生器高壓端子均有高壓輸出，嚴禁用手接觸。
2. 使用前必須牢固的接好地線，關機后再取掉地線。
3. 禁止重壓、摔碰和雨淋及受潮。
4. 電池需要每月補充電量一次，每次充電8小時。
三、 保修
1. 產品從售出日起保修期限為一年，終身維護。
2. 嚴重碰損變形損壞的不在保修范圍內。
3. 因水火災害損害、人為拆裝損壞的不在保修范圍內。 |
