PNT
2000系列PLC系統是科遠公司基于15年控制系統產品研發、現場調試經驗，在深入研究各類國際先進PLC系統基礎上，新近推出的新一代高性能可編程控制系統。
一、系統概述
PNT2000系列PLC融合當代最先進的數字處理、控制技術、通訊網絡技術，系統具有安全可靠、應用便捷、架構開放的需求特點，用戶可在該系統的基礎上靈活、自如，輕易構建各類滿足現場實際需求的控制系統，適用于各類邏輯控制、順序控制、過程控制、傳動控制領域，系統的應用領域包括能源、化工、紡織、冶金、鋼鐵、市政等各行各業。
二、系統特點
1、強大的運算性能
系統基于新一代雙核POWERPC處理器和高實時性操作系統，單指令的運算處理周期為8ns，并具有強大的浮點運算、多任務處理能力，同時具有128M用戶程序空間。
2、高可靠性設計
系統的所有部件均采用工業級器件、完善的電氣隔離處理，并經過了IEC等電磁兼容認證，確保在各類工業現場可靠運行。
3、易用的編程環境i
系統的編程軟件支持IEC61131-3的各類編程標準，不僅善于完成常規PLC所擅長的邏輯控制、順序控制任務，并且以內嵌了各類過程控制的調節算法模塊，用戶可便捷的實現適合各類現場要求的控制任務。
4、強大的帶點能力
系統KP900控制器本身帶有2個高速以太網端口、3個CANOPEN端口、1個MODBUS 485端口、1個串行232端口，具備強大的帶點能力。

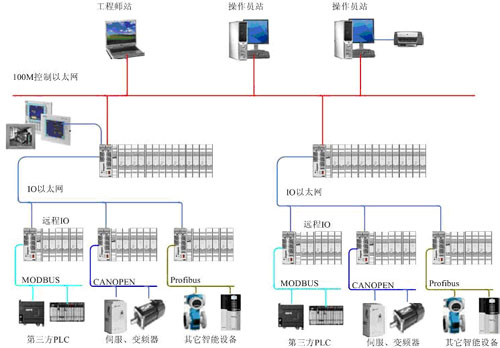

5、開放的工業總線
系統支持各類開放的工業總線，包括CANOPEN、MODBUS、PROFIBUS等，其中MODUS、CANOPEN不需另配模件，控制器自身即帶相應的端口。
6、靈活的導軌安裝
系統模件大小適宜，采用靈活的DIN導軌安裝，本地總線通過模件之間的端子拼接實現，模件采用可拔插端子，用戶可非常便捷的構建各類控制系統。
三、主要部件介紹

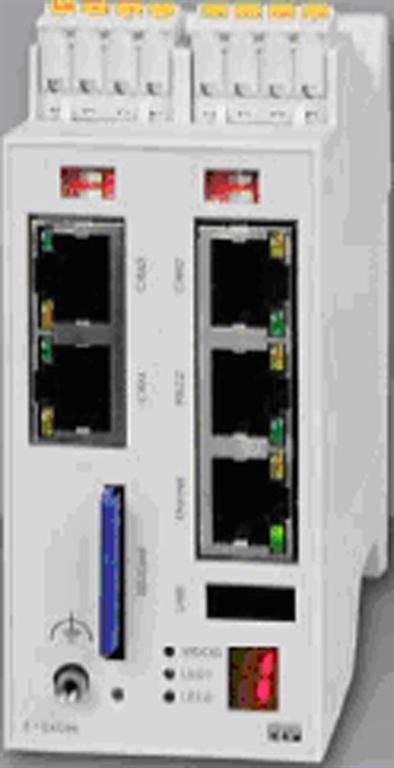

1、KP900控制器模件
KP900是PNT2000系列PLC的控制器模件，執行用戶控制方案程序，處理本地、遠程IO數據，通過現場總線控制其他智能設備�？刂破骶哂袕�(qiáng)大的運算能力、單指令執行周期最快達到8ns,可適用于用戶基于本PLC編制各類復雜的控制方案。
控制器自帶開放的通訊接口，通過模件本身自帶以太網、CANOPEN、MODBUS接口可連接各類IO模件、變頻器、第三方PLC等其他智能設備，具有強大的帶點能力。

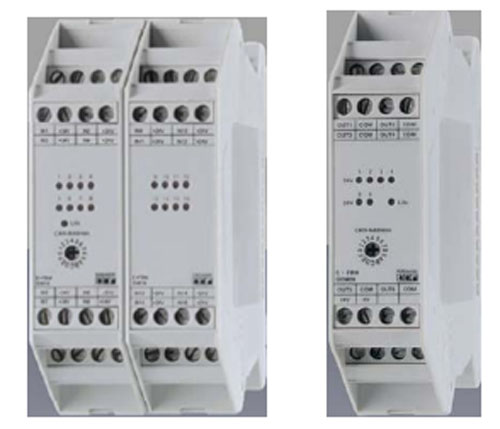

2、各類IO輸入輸出模件
KP200系列輸入輸出IO模件完成現場信號的采集、濾波、AD轉換等功能，完成控制系統和現場設備的信號交互，系統采用低功耗SMT設計和全面的隔離技術，確保模件在各類嚴酷的工業現場可靠運行。
模件采用DIN導軌拼接安裝方式，通過模件自帶的端子實現快速的現場安裝，無需卡件底板等附件。
模件采用CANOPEN總線和PLC控制器通訊，前面板上有旋鈕開關設置CAN地址，由于模件采用了標準的CANOPEN協議，該總線上可任意掛接第三方模件，同時KP200系列模件也可掛接到其他系統的CANOPEN總線上運行。

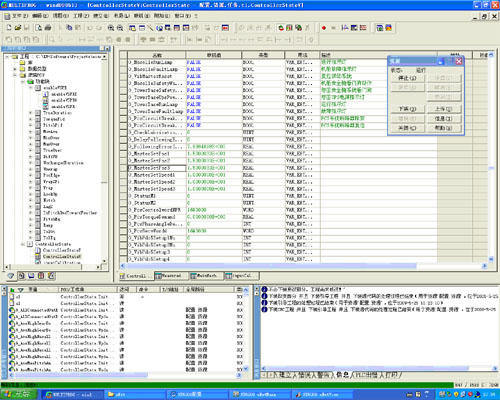

四、KTOOLS編程軟件
KTOOLS是PNT2000系統的專用編程環境，基于WINDOWS操作系統，用戶可基于該軟件靈活編制各類現場控制方案。軟件功能強大、環境友好，具有以下特點：
完全符合IEC61131-3標準的編程語言，用戶可采用LD、ST、FBD、SFC、CFC等語言實現控制策略的編寫。
具有豐富的擴展函數庫功能，不僅具有各類PLC常用的控制庫，還包換了過程控制、運動控制的各類函數庫。
具有強大的軟件仿真功能，用戶在項目開發過程中，可首先使用離線模式實現控制方案的編寫、測試，縮短開發周期。
具有完善的日志記錄、分布式開發、報警記錄功能。
具有完善的密碼保護功能。
