產品名稱：
|
多極管式滑觸線
|
|
型 號：
|
HXTS（L）
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 產 品 說 明 |
|

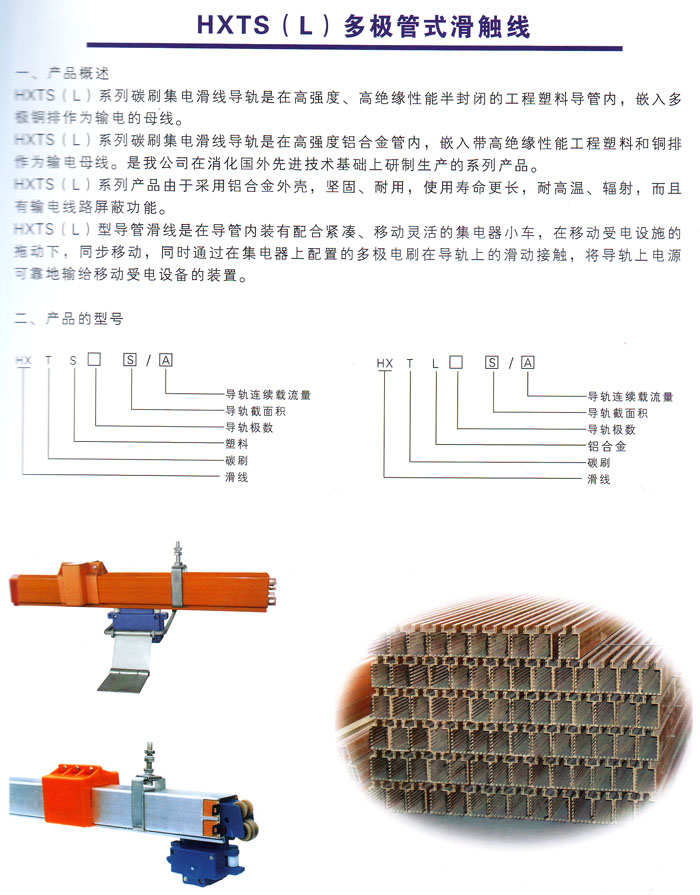

一、產品概述
HXTS（L）系列碳刷集電滑線導軌是在高強度、高絕緣性能半封閉的工程塑料導管內，嵌入多極銅排作為輸電的母線。
HXTS（L）系列碳刷集電滑線導軌是在高強度鋁合金管內，嵌入帶高絕緣性能工程塑料盒銅排作為輸電母線。是我公司在消化國外先進技術基礎上研制生產的系列產品。
HXTS（L）系列產品由于采用鋁合金外殼，堅固、耐用，使用壽命長，耐高溫、輻射，而且有輸電線路屏蔽功能。
HXTS（L）型導管滑線是在導管內裝有配合緊湊、移動靈活的集電器小車，在移動受電設施的拖動下，同步移動，同時通過在集電器上配置的多極電刷在導軌上的滑動接觸，將導軌上電源可靠地輸給移動受電設備的裝置。HXTS、HXTL系列多極管式滑觸線由高強度工程塑料絕緣導管或鋁合金保護殼、多級導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以其設計緊湊、性能穩定、使用安全的特點被廣泛地應用于電流較小、使用頻率較高的物流自動化流水生產線以及檢測線。
|

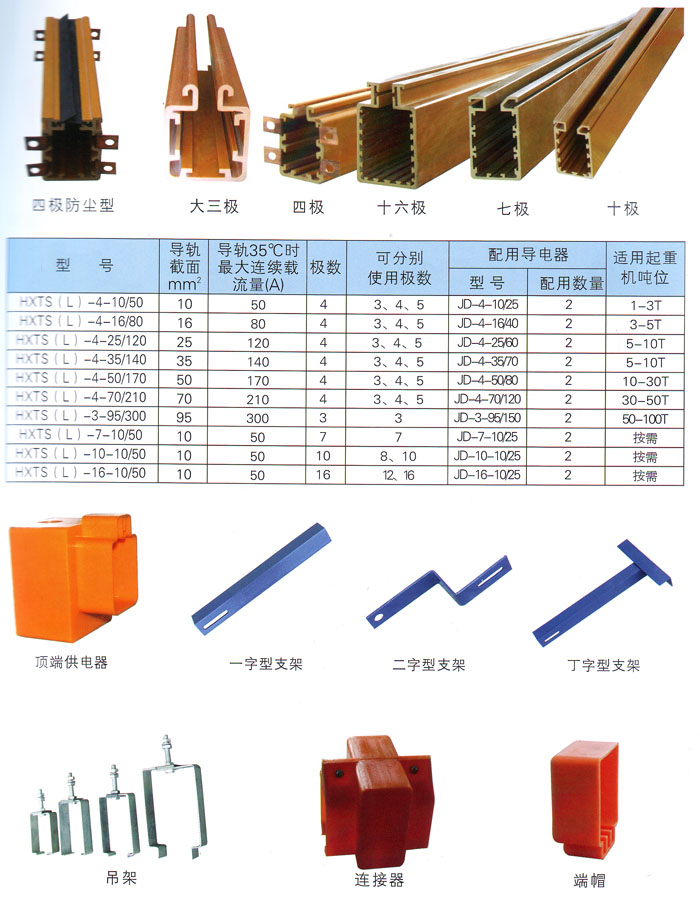

型號規格 |
滑觸線截面尺寸 |
極數 |
載流量(A) |

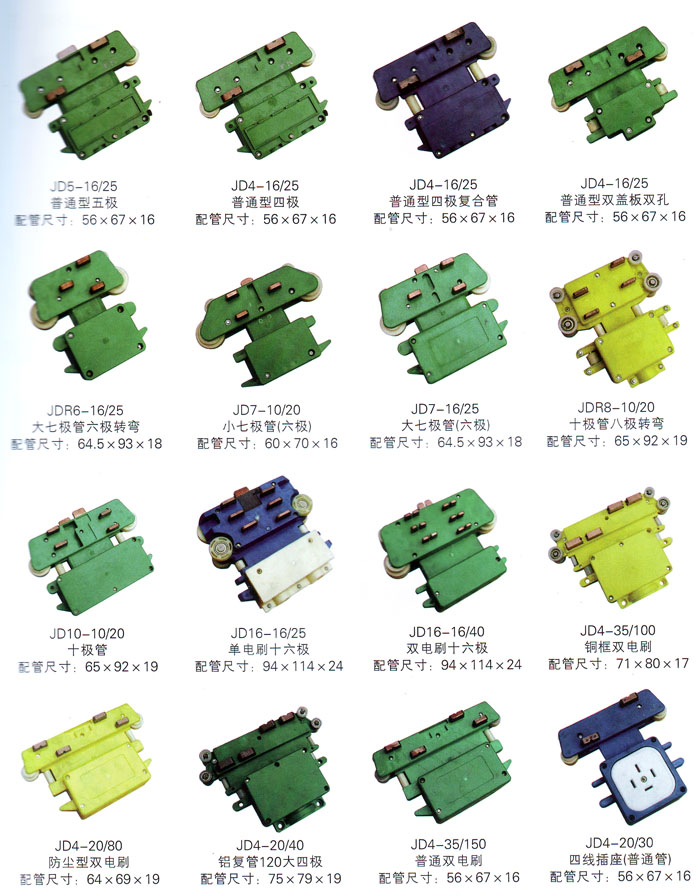

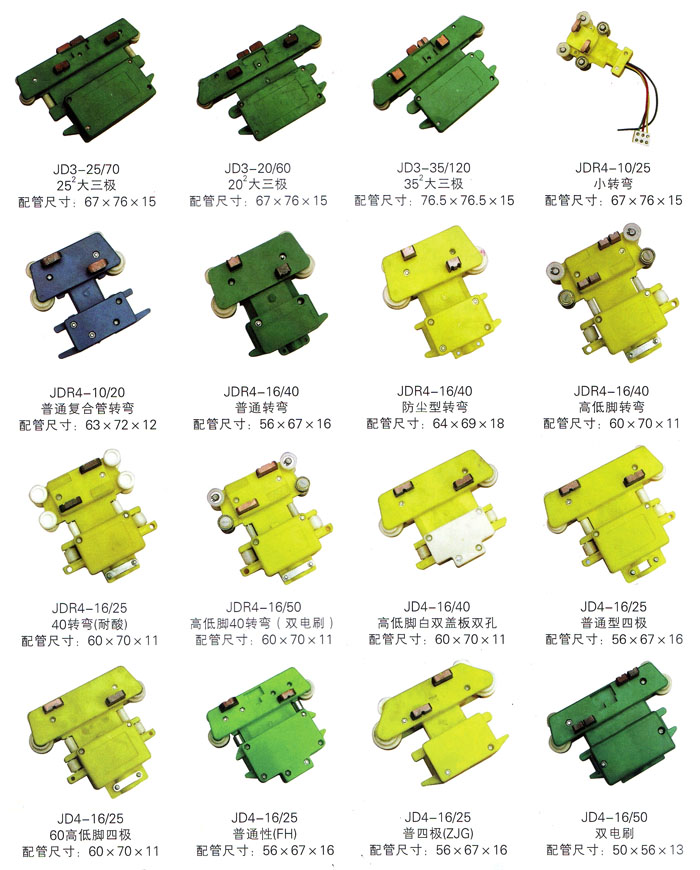

適配內置小車式集電器 |
| A |
B |
C |
E |
| HXTS-10 |
94.0 |
64.5 |
17.0 |
103.0 |
4-6 |
50 |
JD-(4-6)/25 |
| HXTS-15 |
69.0 |
62.0 |
12.5 |
89.0 |
4 |
80 |
JD-4/50 |
| HXTS-20 |
67.0 |
57.0 |
17.0 |
80.0 |
3-5 |
100 |
JD-(3-5)/50 |
| HXTS-35 |
70.0 |
62.0 |
15.0 |
90.0 |
4 |
140 |
JD-4/50 |
| HXTS-50 |
67.0 |
57.0 |
17.0 |
80.0 |
3-6 |
170 |
JD-(3-6)/50 |
| HXTS-70 |
67.0 |
57.0 |
17.0 |
80.0 |
4-6 |
210 |
JD-(4-6)/50 |
| HXTS-96 |
77.0 |
77.0 |
18.0 |
96.0 |
3-5 |
300 |
JD-(3-5)/100 |
|
注：1、滑觸線標準長度：4m、6m。
2、滑觸線極數：3－6極。
3、HXTS與HXTL相同，前者外殼為塑料，后者外殼為鋁合金。公司同類產品DHG,DHGJ。 |
|
|
|
|
|
