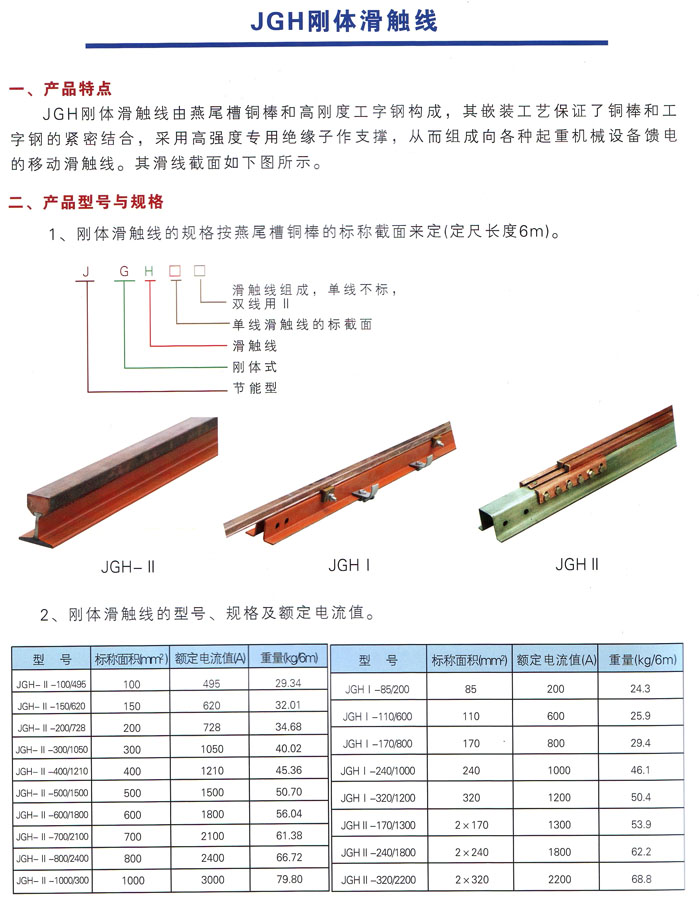

JGH剛體滑觸線由燕尾槽銅棒和高剛度工字剛構成，其嵌裝工藝保證了銅棒和工字剛的緊密結合，采用高強度專用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。其滑線截面如下圖所示：JGH-

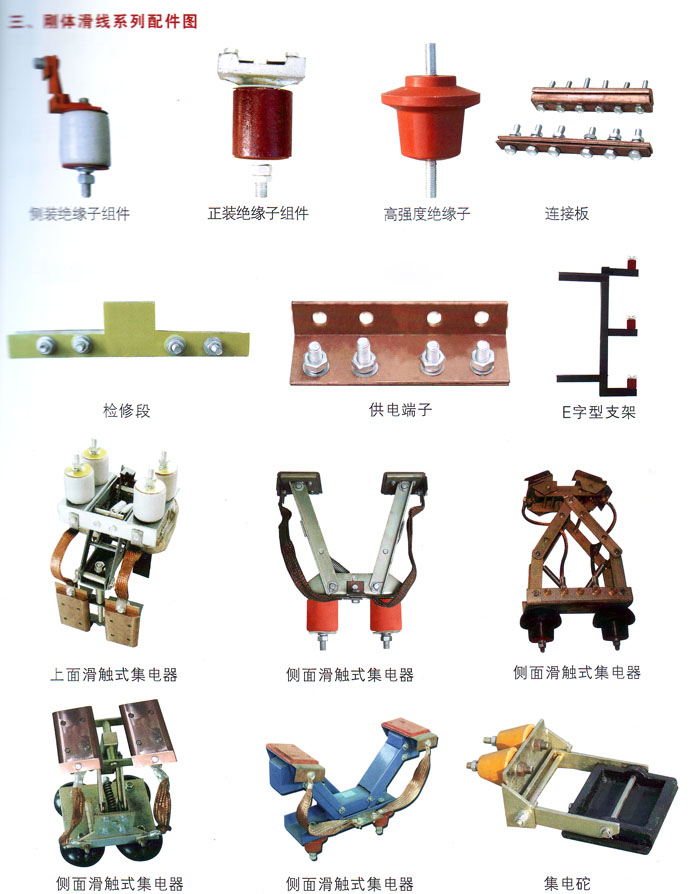

T系列剛體滑觸線由銅導軌、導軌支架、絕緣子組件以及外置式集電器等組件組合而成。 由于該產品具有電流大、耐高溫、抗腐蝕等特點，因此被廣泛地應用于冶金、造船、港口 裝卸等行業。
| JGH型剛體滑觸線型號，規格及額定電流值 |
|
| 型號 |
標稱截面 |
額定電壓(A) |
重量(Kg/6m) |
| JGH-85 |
85 |
500 |
24.3 |
| JGH-110 |
110 |
600 |
25.9 |
| JGH-170 |
170 |
800 |
29.4 |
| JGH-240 |
240 |
1000 |
46.1 |
| JGH-320 |
320 |
1200 |
50.4 |
| JGH-170Ⅱ |
2x170 |
1300 |
53.9 |
| JGH-240Ⅱ |
2x240 |
1800 |
62.2 |
| JGH-320Ⅱ |
2x320 |
2200 |
68.8 |
| 注：滑觸線標準長度：6m，可根據用戶需求設置載流量，最大可達3000A以上。 | |
| 型號 |
標稱截面 |
額定電壓(A) |
重量(Kg/6m) |
| JGHI-10 |
85 |
500 |
24.3 |
| JGHI-110 |
110 |
600 |
25.9 |
| JGHI-170 |
170 |
800 |
29.4 |
| JGHI-240 |
240 |
1000 |
46.1 |
| JGHI-320 |
320 |
1200 |
50.4 |
| JGHI-170Ⅱ |
2x170 |
1300 |
53.9 |
| JGHI-240Ⅱ |
2x240 |
1800 |
62.2 |
| JGHI-320Ⅱ |
2x320 |
2200 |
68.8 |
| 注：滑觸線標準長度：6m，可根據用戶需求設置載流量，最大可達3000A以上。 | | |
