USB/RS-232/RS-485/TTL通用、透明傳輸、自帶設置的串口/無線轉換器！
波仕RAD232L1型通用串口/無線轉換器秉承波仕轉換器的一貫特色:具有超小型的外形(80*23*47mm)，USB/RS-232/RS-485/TTL通用，其中USB虛擬成為本地COM串口。
波仕RAD232L1是世界上最小的、也是使用最簡便的通用串口/無線轉換器、實現了USB、RS-232、RS-485、TTL的透明無線傳輸、零延時自動切換半雙工通信。產品本身自己帶通信設置功能。RAD232L1是波仕新一代專利產品,謹防假冒!專利號：200630307752。
|
RAD232L1 |
通用串口/無線轉換器 |
USB/RS-232/485/TTL通用、200米、USB供電 |
300-115200bps |
波仕通用串口/無線轉換器實現 USB/RS-232/RS-485/TTL的透明無線傳輸，零延時自動切換半雙工通信，其中USB口可轉換為虛擬串口，同時也是供電口。采用高性能低功耗雙向無線通信芯片，內置高性能微處理器實現串口數據的透明傳輸，工作于433MHz全球開放ISM頻段免許可證使用，高性能低功耗，具有接收靈敏度高，抗干擾性強，通信穩定的特點，可廣泛應用于各種場合的短距離無線通信、工業控制領域。產品本身可將自己的串口接到計算機后用配置程序進行通信速率、格式、編碼等的設定，無須其它任何編程裝置。RAD232L1既可以一對一通信，也可以多機通信，多機通信方法同RS-485方式。
硬件安裝
將RAD232L1型串口/無線轉換器通過配套的USB延長線（A型USB口到B型USB口，即USB打印線）外插到配套電源的USB口或者計算機的USB口。在串口插座旁邊有一個小LED（發光二極管），當RAD232L1產品通電后LED會一直亮著。
波仕RAD232L1產品的RS-232/485/TTL串口端是一個DB-9針座，具有RS-232、RS-485、TTL全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為TTL時，Tx是指從RAD232L1產品向外發送、Rx是指向RAD232L1產品內接收。注意RS-232/485/TTL通信時建議要接地線（5腳）。RS-485/TTL信號的參考地線與RS-232的GND是一樣的。當RAD232L1的USB口接到計算機，并且用計算機的USB虛擬串口通信時是不需要電源的。
DB-9針端的引腳分配如下(配有接線端子)：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
TTL |
|
|
|
|
GND |
Tx（R+） |
|
Rx（R-） |
|
RAD232L1的可設置通信速率范圍為300bps到115.2Kbps。無線波長為433MHz，由于只有地址編碼相同的RAD232L1才能夠相互通信，所以不會存在與其它433MHz通信設備的串碼。

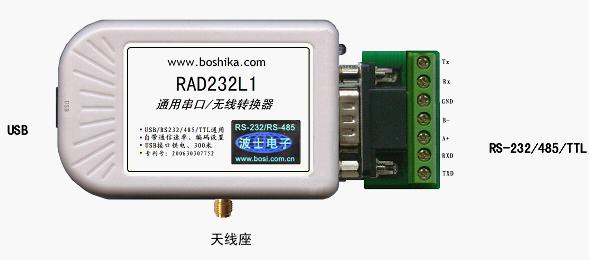

天線座
性能
|
輸出功率 |
10dBm（10mW） |
|
尺寸 |
80*23*47mm |
|
通信距離 |
最遠200米，視通訊環境 |
重量 |
90克 |
|
波特率 |
300~115200bps |
供電電壓 |
5V (±0.5V) DC |
|
接收靈敏度 |
—100dBm |
功耗 |
發送<50mA、接收<25mA |
|
電氣接口 |
USB/RS-232/RS-485/TTL |
載頻 |
433MHz （其它頻率可定制） |
|
通信方式 |
半雙工、支持多機通信 |
|
天線阻抗 |
50Ω SMA |
軟件安裝
1、USB虛擬串口軟件
RAD232L1配套有一根1米長的USB延長電纜。這根USB電纜既可以作為供電電纜（接配套的帶USB插口的電源或者計算機的USB口），也可以作為USB虛擬串口通信的電纜。當USB作為虛擬串口通信使用時，需要安裝虛擬串口軟件，該軟件同波仕USB232系列轉換器的軟件。直接運行對應操作系統下的安裝軟件即可。
用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給RAD232L1一個新的COM口號碼。記住這個COM口號碼。如果要更改COM口號碼，在Windows XP下，桌面à我的電腦\屬性à硬件à設備管理器à端口à通信端口（找到RAD232L1的）\屬性à端口設置à高級àCOM端口號，用戶就可以更改COM口號碼了�？梢詮娦懈臑橐呀洷徽加玫腃OM口的號碼。
2、通信配置工具軟件 |
