HB8135A HB8130A HB8140A HB8145A 數顯面板表數字電壓表數字電流表

一、產品用途：

直接用于直流電流、直流電壓測量顯示，也可間接顯示速度、壓力、流量、溫度等參數。

二、產品特征
·國內首家采用單芯片、貼片技術的面板表
·芯片具有消除臨界跳字和數字濾波程序，使顯示更加穩定
·模擬電位器滿刻度校正和小數點位置設定
·外形更小巧，4P插座接線
·面膜透明窗，美觀大方
·0.56"紅色LED清晰顯示
·高精度、高可靠、高性價比

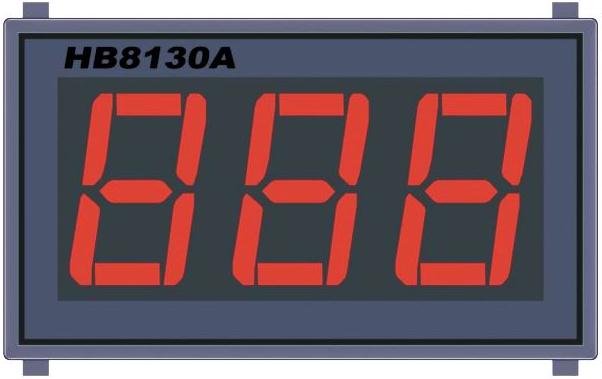

HB8130A 三位數字表頭	HB8135A 三位半數字表頭

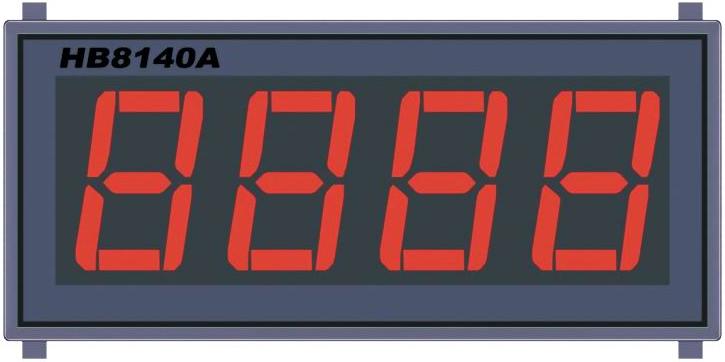

HB8140A 四位數字表頭	HB8145A 四位半數字表頭


三、技術指標
·工作電源:	DC5V±10%	·采樣速率:	5次/秒
·工作環境:	0-50℃；≤85%RH	·超限顯示:	“EEEE”或“-EEEE”
·消耗電流:	≤80mA	·測量量程:	電流≤2ADC，電壓≤200VDC

	輸入量程（直流）		顯示量程
型號	HB5130B/HB5140B	HB5135B/HB5145B	HB5130B（三位）	HB5135B（三位半）	HB5140B（四位）	HB5145B（四位半）
電壓表	-200～200mV	-20～100mV	-19.9～99.9	-199.9～199.9	-19.9～99.9	-199.99～199.99
	-2～2V	-0.2～2V	-199～999	-1.999～1.999	-199.9～999.9	-1.9999～1.9999
	-200～200V	-20～100V	-19.9～99.9	-19.99～19.99	-19.99～99.99	-19.999～19.999
電流表	-2～2mA	-0.2～1mA	-199～999	-1.999～1.999	-199.9～999.9	-1.9999～1.9999
	-20mA～20mA	-2～10mA	-1.99～9.99	-19.99～19.99	-1.999～9.999	-19.999～19.999
	-200mA～200m A	-20～100mA	-19.9～99.9	-199.9～199.9	-19.99～99.99	-199.99～199.99
	-2～2A	-0.2～1A	-199～999	-1.999～1.999	-199.9～999.9	-1.9999～1.9999
標準信號	-75～75mV	-15～75mV	在-199～999范圍內指定	在-1999～1999范圍內指定	在-1999～9999范圍內指定	在-19999～19999范圍內指定
	-5～5V	-1～5V
	-10～10V	-2～10V
	-10～10mA	-2～10mA
精度	--	--	0.5%FS±2個字	0.2%FS±2個字	0.1%FS±2個字	0.05%FS±2個字
尺寸	--	--	452622mm	582622mm		732622mm
開孔	--	--	42.5*24mm	55.5*24mm		70*24mm

四、量程調整：

五、使用介紹：

1、旋動電位器，可進行滿量程微調，調整范圍約為±100個字；

2、用戶可根據下表自行更改輸入量程和顯示范圍：

	輸入信號	顯示范圍	R1	R2	R3
電壓	-200～200mV	-199.9～199.9	10K
	-2～2V	-1.999～1.999	100K		11K
	-20～20V	-19.99～19.99	1M		10K
	-200～200V	-19.99～19.99	1M		1K
電流	-2～2mA	-1.999～1.999	10K	100Ω
	-20mA～20mA	-19.99～19.99	10K	10Ω
	-200mA～200mA	-199.9～199.9	10K	1Ω
	-2～2A	-1.999～1.999	10K	0.1Ω
標準信號	-5～5V	用戶指定	1M		（0.1V*R1）/（5V-0.1V）[KΩ]
	-10～10V		1M		（0.1V*R1）/（10V-0.1V）[KΩ]
	-10～10mA		10K	10Ω
	-75～75mV	訂貨時，直接向廠家指明
	4-20mA
	1-5V

IN： +：輸入信號正極 -：輸入信號負極

5V： +：供電電源正極 -：供電電源負極

H：顯示保持，用短路塊短接后，顯示值被保持，不再刷新

F：數字濾波，用短路塊短接后，濾波加重，顯示更穩定。

小數點位置確定：

空：都不短接，顯示沒有小數

D1：顯示一位小數 D2：顯示兩位小數

D3：顯示三位小數 D4：顯示四位小數

特別注意：
1、當電源與信號不共地時，須將A、B點連接，每個表必須使用隔離電源，不可共用一個電源
2、當電源與信號共地時，須將A、B點斷開，這時可以共用一個電源
