產品名稱：
|
鎧裝熱電阻
|
|
型 號：
|
WZPK
|
|
價 格：
|
|
|
品 牌：
|
4577
|
|
|
|
鎧裝鉑電阻作為一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、 掃描器、數據記錄儀以及電腦提供精確的輸入值。
鎧裝電阻外保護管采用不銹鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝鉑電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成。 |
 |
 |
|
特點 |
|
·熱響應時間少，減小動態誤差；
·直徑小，長度不受限制；
·測量精度高；
·進口薄膜電阻元件，性能可靠穩定； |
|
|
工作原理 |
|
| 鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 |
|
|
主要技術參數 |
|
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997 |
|
|
常溫絕緣電阻 |
|
| 熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。 |
|
|
偶絲直徑材料 |
|
|
引線形式
|
套管外徑φ
|
套管材質
|
|
單支式
|
φ2
|
1Cr18Ni9Ti
|
|
φ3
|
|
φ4
|
|
φ5
|
|
φ6
|
|
φ8
|
|
雙支式
|
φ3
|
|
φ4
|
|
φ5
|
|
φ6
|
|
φ8
|
|
|
測量范圍及允差 |
|
| 型 號 |
分 度 號 |
測溫范圍°C |
精度等級 |
允 差 |
| WZPK |
Pt100 |
-200??- 500 |
A級 |
±（0.15 0.002 ltl） |
| WZPK |
Pt100 |
-200??- 500 |
B級 |
±（0.30 0.005ltl） |
|
|
熱響應時間 |
|
| 套管直徑 |
熱響應時間 |
| Ф3 |
≤3 |
| Ф4 |
≤5 |
| Ф5 |
≤8 |
| Ф6 |
≤12 |
| Ф8 |
≤15 |
|
|

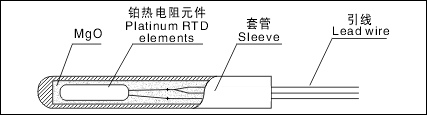

測量端結構形式 |
|
|
|

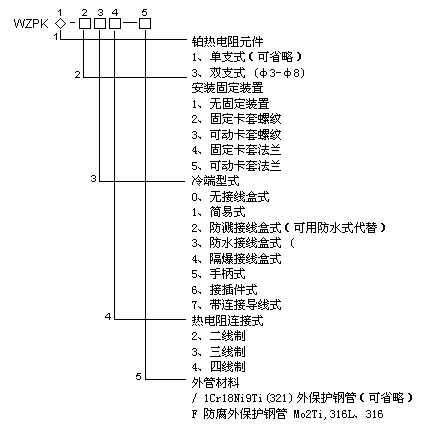

型號命名方式 |
|
|
|
|
