〖產品特色〗
◆
400Mhz CPU 結合功能強大的 EB8000 軟件如虎添翼，頁面切換、程序響應、人機通訊速度是采用200Mhz CPU同類產品的2倍！◆超大128MB 內存，使用者程序最大可用16MB，使用者數據儲存空間 50MB (50MB可以用來儲存Event log, Data Sampling) ！
◆配備USB2.0下載線，盡享觸摸屏、計算機無縫隙高速下載樂趣，最大傳輸速率高達480bps！
◆LED背光模組，16:9寬屏幕TFT LCD 畫質更加清晰， 10寸寬屏多25% 畫素！
◆內置SD卡，可以用大容量SD卡儲存數據、下載程序、上傳/下載配方數據！
◆內置電源隔離保護器，有效確保觸摸屏在各種復雜配電環境中穩定運行！
◆資料上傳、下載隨心所欲，多臺觸摸屏可任意組網、資料共享！
◆用戶通過宏指令編寫通訊程序，即可實現跟非標準通訊協議設備連接！
◆支持穿透通訊功能，PC上的應用程序透過HMI可直接讀取、寫入、監控、調試PLC！
◆借助以太網的強大功能，適用于高精機械制造、大中型系統工程、網絡型工程項目！
〖產品規格〗
|
◆ 產品特點 |
|
7” 800x480 |
支持USB2.0下載線 |
|
16:9 TFT LCD |
支持SD卡使用插槽 |
|
LED背光模組 |
內建電源隔離保護器 |
|
無風扇冷卻系統 |
400MHz CPU、128MB內存 |
|
◆ 產品規格 |
|
顯示器: |
7”、Widescreen |
|
處理器: |
32 Bit RISC 400MHz |
|
內存（DRAM）: |
64MB DDR2 on board |
|
閃存: |
128MB flash memory on board |
|
|
User project size:16MB;Data and Event log size:50MB |
|
通訊口: |
3組異步式串行通訊端口 |
|
|
COM1 (RS-232/RS-485 2W/4W) |
|
|
COM2 (RS232); COM3(RS232/RS-485 2W) |
|
以太網口: |
1 Ethernet port (10/100Base-T) |
|
USB host: |
USB 1.1x1 |
|
USB Client: |
USB 2.0x1 |
|
SD插槽: |
有 |
|
內部時鐘: |
內建 |
|
電源輸入: |
24±20%VDC,250Ma@24VDC |
|
外形尺寸WxHxD): |
200x146x42.5mm |
|
開孔尺寸WxH |
192x138mm |
|
重量: |
約 0.85 kg |
|
使用軟件: |
EB8000 V2.0.0 or later |
|
◆ 觸控面板 |
|
觸控類型: |
4線電阻式 |
|
觸控方式: |
連續式 |
|
透光度: |
80%以上 |
|
觸控次數 |
最少100萬次 |
|
◆ 環境規格 |
|
操作溫度: |
-10°- 45°C (14°- 113°F) |
|
相對濕度: |
10% - 90% @ 40°C, 無凝露 |
|
震動測試: |
10 to 25Hz(X,Y,Z 方向 2G 30分鐘) |
|
電磁干擾: |
符合 FCC class A |
|
CE認證: |
符合 EN50081-2 and EN50082-2 標準 |
|
防水性: |
前面板符合NEMA4/IP65 |
|
◆LCD顯示器 |
|
顯示類型: |
TFT LCD |
|
顯示尺寸(對角): |
7” |
|
顯示色彩: |
65,536 色 |
|
分辨率: |
800 x 480 |
|
映像點間距 |
0.1905 x 0.0635 |
|
對比度 |
500:1 |
|
視角 ( )°： |
70/50/70/70 (T/B/R/L) |
|
亮度 (cd/m2): |
300 |
|
背光燈: |
LED |
|
背光燈壽命: |
30,000小時 |

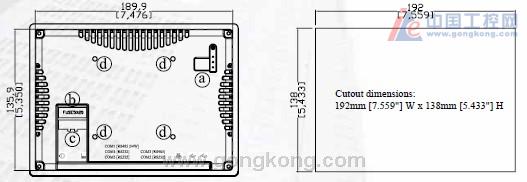

◆開孔尺寸
〖資料下載〗
WEINVIEW(威倫)人機界面編程軟件→EB8000 V2..1.2簡體中文版：
☆☆☆☆☆☆☆☆☆點擊下載☆☆☆☆☆☆☆☆☆
WEINVIEW(威倫)人機EB8000使用手冊：
☆☆☆☆☆☆☆☆☆點擊下載☆☆☆☆☆☆☆☆☆
