產品編號： 6121653516
產品名稱： PT60
規 格： 背隙度：5～10
產品備注： 詳細說明請瀏覽“下載中心”里的產品說明書或聯系我們。
產品類別： Golden Sky行星減速機

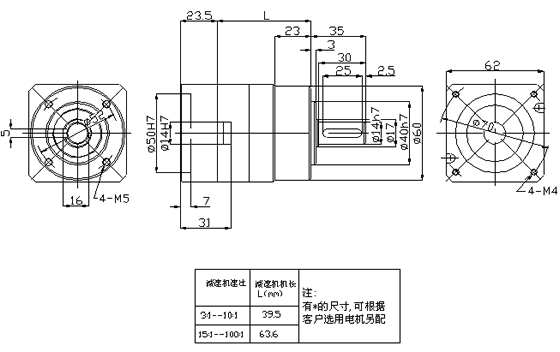

PT60外形圖
PT60系列性能表（表1）
|
型
號 |
減
速
比 |
工作壽命5000小時 |
工作壽命10000小時 |
最大
扭矩
Nm
Tpeak |
轉動
kg-cm2
J |
抗扭
剛度
Nm/arc
-min |
重量
Kg
|
背隙arc
-min
[Max] |
|
單位：Nm 符號：Tr |
單位：Nm 符號：Tr |
|
1000
rpm |
2000
rpm |
3000rpm |
1000rpm |
2000rpm |
3000rpm |
|
PT60-003 |
3:1 |
15 |
12 |
10 |
13 |
10 |
9 |
45 |
0.35 |
1．5 |
1.2 |
5 |
|
PT60-004 |
4:1 |
17 |
14 |
12 |
15 |
13 |
10 |
50 |
0.29 |
1．5 |
1.2 |
5 |
|
PT60-005 |
5:1 |
21 |
18 |
15 |
20 |
17 |
14 |
50 |
0.26 |
1．5 |
1.2 |
5 |
|
PT60-010 |
10:1 |
18 |
14 |
12 |
14 |
12 |
10 |
45 |
0.21 |
1．5 |
1.2 |
5 |
|
PT60-015 |
15:1 |
22 |
18 |
14 |
20 |
14 |
12 |
45 |
0.29 |
1．5 |
1.5 |
10 |
|
PT60-020 |
20:1 |
22 |
20 |
18 |
20 |
18 |
15 |
50 |
0.28 |
1．5 |
1.5 |
10 |
|
PT60-025 |
25:1 |
24 |
21 |
18 |
21 |
18 |
15 |
50 |
0.27 |
1．5 |
1.5 |
10 |
|
PT60-030 |
30:1 |
22 |
18 |
15 |
20 |
17 |
14 |
45 |
0.25 |
1．5 |
1.5 |
10 |
|
PT60-040 |
40:1 |
24 |
21 |
20 |
21 |
19 |
16 |
45 |
0.22 |
1．5 |
1.5 |
10 |
|
PT60-050 |
50:1 |
24 |
21 |
19 |
22 |
19 |
17 |
45 |
0.21 |
1．5 |
1.5 |
10 |
|
PT60-100 |
100:1 |
22 |
18 |
16 |
20 |
18 |
15 |
45 |
0.21 |
1．5 |
1.5 |
10 |
|
注：（1）減速比是精確的。
（2）Tr表示在指定的壽命期限內在指定的轉速時的額定扭矩。
（3）J表示減速機的轉動慣量，從輸入軸處測定（包括齒輪、輸出軸等）。
（4）3:1至10:1減速機傳送效率為89%;15:1至100:1減速機傳送效率為84%。
（5）目前常備速比：3:1、4:1、5:1、10:1、15:1、20:1、25:1、30:1、40:1、50:1、100:1。
PT60徑向負載表（表2）
|
PT60徑向負載表（表2） 單位：X(mm)、n(rpm)、Fr(N) |
|
|
x |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
|
n |
Fr |
|
50 |
1081 |
872 |
731 |
629 |
552 |
492 |
443 |
404 |
371 |
|
100 |
857 |
692 |
580 |
499 |
438 |
390 |
352 |
320 |
294 |
|
250 |
632 |
510 |
427 |
368 |
323 |
287 |
259 |
236 |
216 |
|
500 |
501 |
404 |
339 |
292 |
256 |
228 |
206 |
187 |
172 |
|
1000 |
398 |
321 |
269 |
231 |
203 |
181 |
163 |
148 |
136 |
|
|
x |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
|
n |
Fr |
|
50 |
342 |
318 |
297 |
279 |
263 |
248 |
235 |
223 |
213 |
|
100 |
272 |
252 |
236 |
221 |
208 |
197 |
186 |
177 |
169 |
|
250 |
200 |
186 |
174 |
163 |
153 |
145 |
137 |
130 |
124 |
|
500 |
159 |
147 |
138 |
129 |
122 |
115 |
109 |
103 |
99 |
|
1000 |
126 |
117 |
109 |
102 |
96 |
91 |
86 |
82 |
78 | |
|
軸向負載表(表3) |
|
N(rpm) |
Fa(N) |
|
50 |
1931 |
|
100 |
1477 |
|
250 |
991 |
|
500 |
835 |
|
1000 |
558 |
注：
（1）上述(表2)表示軸向力Fa=0時的許可徑向力，(表3)表示徑向力Fr=0時的許可軸向力，當即有徑向力又有軸向力時，(表2)表示當量許可負載力P，這時可用公式P=0.56Fr+2Fa對實際徑向力和實際軸向力進行驗算。
（2）上述三表內的數據的解釋權，屬于本公司，并保留產品更新時的數據變更權利，數據變更時恕不另行通知
