產品編號： 6131132316
產品名稱： PG142
規 格： 背隙度：8～15
產品備注： 詳細說明請瀏覽“下載中心”里的產品說明書或聯系我們。
產品類別： Golden Sky行星減速機

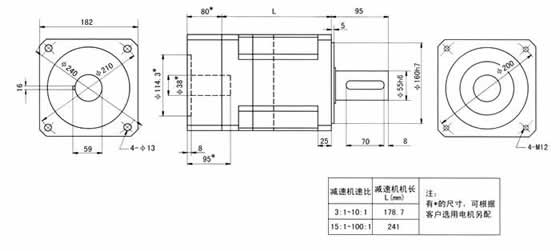

PG 182徑向外形尺寸圖
PG 182系列性能表(表1)
|
型號 |
減
速
比 |
工作壽命5000小時 |
工作壽命10000小時 |
最大扭矩
Nm
Tspeak |
轉動慣量
kg-cm2
J |
抗扭剛度
Nm/arc-min |
重量
kg
G |
背隙
arc-min |
|
單位：Nm 符號：Tr |
單位：Nm 符號：Tr |
|
1000
rpm |
3000
rpm |
5000
rpm |
1000 rpm |
3000
rpm |
5000 rpm |
|
PG182
-003 |
3:1 |
517.4 |
405.9 |
359.1 |
460.9 |
361.6 |
319.9 |
1800 |
111.12 |
110 |
30 |
8 |
|
PG182
-004 |
4:1 |
600 |
535 |
500.5 |
560.4 |
512.9 |
452.6 |
1800 |
94.03 |
110 |
30 |
8 |
|
PG182
-005 |
5:1 |
686.2 |
536.4 |
473.6 |
641.3 |
501.4 |
442.7 |
1800 |
118.2 |
100 |
30 |
8 |
|
PG182
-006 |
6:1 |
929.2 |
729.2 |
645.3 |
868.5 |
681.6 |
603.1 |
1800 |
120.67 |
110 |
30 |
8 |
|
PG182
-007 |
7:1 |
685 |
543.3 |
482.7 |
610 |
494.3 |
450.2 |
1800 |
107.83 |
110 |
30 |
8 |
|
PG182
-008 |
8:1 |
637.5 |
540 |
502.3 |
565.1 |
515.9 |
456.9 |
1800 |
121.81 |
100 |
30 |
8 |
|
PG182
-010 |
10:1 |
400 |
350 |
300 |
380 |
320 |
300.6 |
1800 |
133.55 |
110 |
30 |
8 |
|
PG182
-015 |
15:1 |
740.8 |
592.5 |
530.1 |
659.9 |
527.8 |
472.3 |
1800 |
203.4 |
110 |
36 |
10 |
|
PG182
-020 |
20:1 |
783.2 |
629.3 |
564.8 |
697.7 |
560.7 |
503.1 |
1800 |
180.8 |
100 |
36 |
10 |
|
PG182
-025 |
25:1 |
817.2 |
658.9 |
592.5 |
728 |
587 |
527.8 |
1800 |
204.81 |
110 |
36 |
10 |
|
PG182
-030 |
30:1 |
845.8 |
683.6 |
615.7 |
753.5 |
609 |
548.5 |
1800 |
218.75 |
110 |
36 |
10 |
|
PG182-035 |
35:1 |
919 |
745.5 |
673 |
818.7 |
664.2 |
599.6 |
1800 |
194.16 |
100 |
36 |
10 |
|
PG182-040 |
40:1 |
890.7 |
724.1 |
654.5 |
795 |
644.9 |
582.1 |
1800 |
196.2 |
110 |
36 |
10 |
|
PG182-050 |
50:1 |
860.3 |
699 |
631.7 |
766.4 |
622.8 |
562.8 |
1800 |
220.2 |
110 |
36 |
10 |
|
PG182-060 |
60:1 |
698.9 |
569 |
514.8 |
622.8 |
506.9 |
458.6 |
1800 |
222.5 |
100 |
36 |
10 |
|
PG182-070 |
70:1 |
640.3 |
522.1 |
472.9 |
598.5 |
488 |
442 |
1800 |
209.53 |
110 |
36 |
10 |
|
PG182-080 |
80:1 |
606.3 |
500 |
450.6 |
550.6 |
480 |
430 |
1800 |
223.5 |
110 |
36 |
10 |
|
PG182-100 |
100:1 |
562.3 |
470.5 |
450.2 |
525.6 |
465.3 |
430 |
1800 |
235.2 |
100 |
36 |
10 |
|
注：（1）減速比是精確的.
（2）Tr表示在指定的壽命期限內在批定的轉速時的額定扭矩。
（3）J表示減速機的轉動慣量，從輸入軸處測定（包括齒輪、輸出軸等）。
（4）3：1到10：1減速機傳送效率為89%；15：1到100：1減速機傳送效率為84%。 |

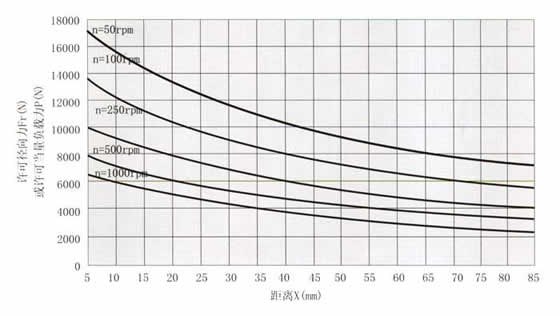

PG 182徑向負載表（表2）
軸向負載表（表3）
|
n(rpm) |
Fa(N) |
|
50 |
25513 |
|
100 |
20894 |
|
250 |
14450 |
|
500 |
9662 |
|
1000 |
8143 |
注：（1）上述（表2）表示軸向力Fa=0時的許可徑向力，（表3）表示徑向力Fr=0時的許可軸由力，當即有徑向力又有軸向力時，（表2）表示當量許可負載力P，這時可用公式P=0.56Fr+2Fa對實際徑向力和實際軸向力進行驗算。
（2）上述三表內的數據的解釋權，屬于本公司，并保留產品更新時的數據變更權利，數據變更時恕不另行通知。
