產品編號： 61310151716
產品名稱： PG61
規 格： 背隙度：8～15
產品備注： 詳細說明請瀏覽“下載中心”里的產品說明書或聯系我們。
產品類別： Golden Sky行星減速機

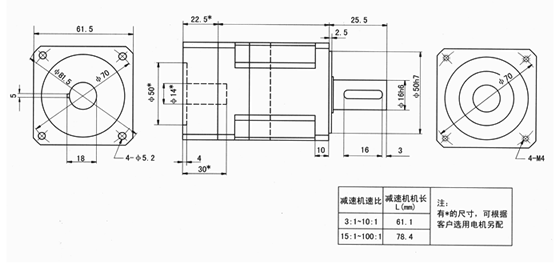

PG 61外形尺寸圖
PG 61系列性能表（表1）
|
型號 |
減速比 |
工作壽命5000小時 |
工作壽命10000小時 |
最大扭矩
Nm
Tspeak |
轉動慣量
kg-cm2
J |
抗扭剛度
Nm/arc-min |
重量
kg
G |
背隙
arc-min |
|
單位：Nm 符號：Tr |
單位：Nm 符號：Tr |
|
1000
rpm |
3000 rpm |
5000
rpm |
1000 rpm |
3000
rpm |
5000 rpm |
|
PG61-003 |
3:1 |
14.2 |
11.3 |
10 |
12 |
9 |
7 |
50 |
0.30 |
0.9 |
1 |
14 |
|
PG61-004 |
4:1 |
17 |
13 |
11.9 |
14 |
10 |
8 |
50 |
0.24 |
0.9 |
1 |
14 |
|
PG61-005 |
5:1 |
16.3 |
12.8 |
11.4 |
14 |
10 |
8 |
50 |
0.31 |
0.9 |
1 |
14 |
|
PG61-006 |
6:1 |
18.3 |
14.5 |
12.9 |
16.1 |
12.8 |
9 |
50 |
0.32 |
0.9 |
1 |
14 |
|
PG61-007 |
7:1 |
17.1 |
13.7 |
12.3 |
15.3 |
12.2 |
9 |
50 |
0.30 |
0.9 |
1 |
14 |
|
PG61-008 |
8:1 |
16.5 |
13.2 |
11.8 |
15.5 |
12.3 |
9 |
50 |
0.31 |
0.9 |
1 |
14 |
|
PG61-010 |
10:1 |
15.1 |
12.9 |
11.5 |
14.2 |
11.3 |
10 |
50 |
0.37 |
0.9 |
1 |
14 |
|
PG61-015 |
15:1 |
19.7 |
15.9 |
14.3 |
17.5 |
14.2 |
12.8 |
50 |
0.55 |
0.9 |
1.2 |
18 |
|
PG61-020 |
20:1 |
20.8 |
16.9 |
15.2 |
18.6 |
15 |
13.5 |
50 |
0.46 |
0.9 |
1.2 |
18 |
|
PG61-025 |
25:1 |
21.7 |
17.6 |
15.9 |
19.4 |
15.7 |
14.2 |
50 |
0.53 |
0.9 |
1.2 |
18 |
|
PG61-030 |
30:1 |
24.3 |
19.8 |
17.8 |
21.7 |
17.6 |
15.9 |
50 |
0.61 |
0.9 |
1.2 |
18 |
|
PG61-035 |
35:1 |
22.8 |
18.6 |
16.8 |
20.3 |
16.6 |
15 |
50 |
0.52 |
0.9 |
1.2 |
18 |
|
PG61-040 |
40:1 |
25.6 |
20.9 |
19.9 |
22.9 |
18.6 |
16.9 |
50 |
0.53 |
0.9 |
1.2 |
18 |
|
PG61-050 |
50:1 |
26.5 |
21.8 |
19.8 |
23.7 |
19.4 |
17.6 |
50 |
0.60 |
0.9 |
1.2 |
18 |
|
PG61-060 |
60:1 |
25 |
21.6 |
19.5 |
24 |
20.1 |
17.9 |
50 |
0.60 |
0.9 |
1.2 |
18 |
|
PG61-070 |
70:1 |
25.8 |
21.2 |
18.2 |
23 |
18.8 |
17.1 |
50 |
0.58 |
0.9 |
1.2 |
18 |
|
PG61-080 |
80:1 |
25.9 |
20.8 |
18.8 |
23.8 |
19.4 |
17.5 |
50 |
0.59 |
0.9 |
1.2 |
18 |
|
PG61-100 |
100:1 |
20.1 |
17.4 |
15.8 |
19.2 |
16.2 |
14.8 |
50 |
0.66 |
0.9 |
1.2 |
18 |
|
注：（1）減速比是精確的。
（2）Tr表示在指定的壽命期限內在批定的轉速時的額定扭矩。
（3）J表示減速機的轉動慣量，從輸入軸處測定（包括齒輪、輸出軸等）。
（4）3：1到10：1減速機傳送效率為89%；15：1到100：1減速機傳送效率為84%。 |

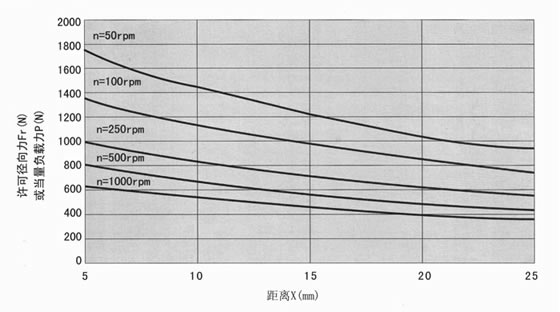

PG 61徑向負載表（表2）
軸向負載表（表3）
|
n(rpm) |
Fa(N) |
|
50 |
3073 |
|
100 |
2355 |
|
250 |
1583 |
|
500 |
1333 |
|
1000 |
891 |
注：
（1）上述（表2）表示軸向力Fa=0時的許可徑向力，（表3）表示徑向力Fr=0時的許可軸由力，當即有徑向力又有軸向力時，（表2）表示當量許可負載力P，這時可用公式P=0.56Fr+2Fa對實際徑向力和實際軸向力進行驗算。
（2）上述三表內的數據的解釋權，屬于本公司，并保留產品更新時的數據變更權利，數據變更時恕不另行通知。
