MI2492諧波測試儀產品特點:
1)高達50次分量的諧撥波分析
2)同時記錄分析電力質量參數:電流(I),電壓(U),有功功率(P),無功功率(Q),視在功率(S), 功率因數(PF)
3)全中文菜單,方便用戶現場快速操作,方面快捷.
4)標準配置含3只4檔電流鉗:5A/30A/300A/1000A.鉗口尺寸50mm,適合各種電流范圍的測量記錄.
5)提供專業級的電能質量分析軟件
6)具有相位圖和三相系統不平衡計算.
7)新穎的電壓和電流的在線示波器功能.
8)電流和電壓記錄儀功能
9)功率記錄儀功能,適合電能的功耗監視評估與記錄.
10諧波記錄儀功能
11)頻率:30HZ~65HZ,基本精度:1%,采樣頻率:5120HZ.
12)可以配置現場數據打印機,方便用戶現場打印數據.
13)標準配置鋰充電電池可支持系統長達168小時的記錄.
14)usb口數據通訊,方便與pc的連接與通訊.
15)圖形液晶顯示屏,測試信息顯示全面.方便用戶全面了解現場狀態.
16)儀器可以使用30A/300A/3000A柔性鉗(選配),方便用戶適應各種電流的測試.
17)豪華標準配置,性?xún)r(jià)比高,同類產品價格最低.
MI2492諧波測試儀簡介:
- MI2492是一種真正的便攜式三相諧波測試儀,可與價位較高的測量?jī)x器相媲美,能夠在各種不同的條件下使用.
- 測量數據和記錄數據多,因此非常適用于進行日常測量以及在苛刻的工業環境中進行復雜的電力質量評估.
- 所有數據均可直接在儀器上直接進行評估,因此不需要必須帶PC機到現場
- 預設記錄屏幕,允許在現場進行所有主要電能質量參數(U,I,P,PF,cosφ,THD,各諧波分量,相位漂移等等)的評估.
- 與Windows系統兼容的PowerQ Link軟件可擴展MI2492的功能,并允許將所保存的數據傳輸至PC上.
- MI2492可以用一只手進行操作,另一只手還可進行其它操作.
MI2492諧波測試儀目標應用:
- 低中壓電氣系統中的電力質量評估和故障排除,檢查功率校正設備性能.
- 通過諧波頻譜分析選擇諧波濾波器
- UPS,電壓發電機和穩壓器的檢查和故障排除
- 電壓、電流、功率監視和記錄
- 電能功耗監視和記錄
MI2492諧波測試儀主要功能:
- 同時分析基本電力質量參數 (U, l, P, Q, S, PF)
- 高達 50 次分量的諧波分析
- 具有相位圖和三相系統的不平衡計算
- 電壓和電流在線示波器功能
- 儀器可接入A1120柔性電流鉗
技術參數 (MI2492)
電壓和電流
1)三相AC/DC電壓輸入
采樣頻率:5120Hz
分 辨 率:4位
頻率范圍:45 - 66 Hz
輸入電壓范圍:3 - 550 VRMS L-N
輸入電壓范圍:3 – 950 VRMS L-L
精 度:1%
波峰因數:<1.4 @ 550 VRMS
2)三相AC/DC電流輸入:(用于連接帶電壓輸出的電流互感器)
電流量程范圍: M1000-P50-3三相多量程電流鉗
量程:5A/30A/300A/1000A
精 度:1%
鉗口尺寸:50mm
有功功率,無功功率,視在功率
測量在四象限中進行,具有電容或電感特性的負載或發電機.
分 辨 率:4位
功率范圍:1-40000MW,MVAr,MVA
電能范圍:1-40000MWh,MVArh
功率精度:(3%+3位)
功率因數,cos的測量
電壓和電流諧波測量
測量高達50次的諧波,帶200ms的矩形時間窗口
記錄器:
記錄:最長達75小時U,I,F,功率和THD記錄;
顯示和存貯:間隔內的最小值,平均值和最大值
電壓和電流記錄:
信 號:可選擇U1,U2,U3,I1,I2,I3
間 隔:可選擇1秒-30分鐘
功率記錄:
信 號:可選擇L1, L2, L3, TOT總和,
時間間隔:可選擇1秒-30分
顯示數據:時間間隔內的平均值、最小值和最大值 (對于所有四個象限)
諧波記錄儀:
信 號:可選擇THDI1/2/3;THDU1/2/3
時間間隔:可選擇1 秒-30分
顯示數據:間隔時間內的最小/平均/最大值
諧波測試儀基本技術參數:
工作溫度范圍:-10°C ~ +55°C
最大濕度:95 % RH (0°C~40°C),無冷凝
污染等級:2
防護類型:雙層絕緣
可承受過電壓等級:
電壓輸入:CAT III 600 V
防護等級:IP 42
顯示屏:圖形液晶顯示屏 帶有背光顯示, 160x160點
外部DC電源:12 V, 400 mA 最小值.
最大功耗:360 mA
通 信:RS 232串行接口 和 USB接口
Baud rate:2400 bps -115200 bps
連接器:9 針D型和USB-B
尺 寸:(220 x 115 x 90) mm
重量 (不包括附件在內):0.65 kg
| 交流電壓 |
|
三相交流電壓輸入(3個差分輸入L1-N1、L2-N2、L3-N3) |
|
輸入電壓范圍: |
3—550 VRMS L-N,3—900 VRMS L-L |
|
準確度: |
|
|
量程1:
量程2:
量程3:
量程4: |
5.0 VRMS—70.0 VRMS:±1% ±0.5V
10.0 VRMS—130.0 VRMS:±1% ±0.8V
20.0 VRMS—300.0 VRMS:±1% ±1.5V
30.0 VRMS—550.0 VRMS:±1% ±2.5V |
|
波峰因數: |
<1.4 |
|
頻率范圍: |
45—66HZ |
|
分辨率: |
0.1V |
|
交流電流 |
|
三相交流輸入,用于與具有電壓輸出的電流互感器連接 |
|
量程1: |
|
|
輸入電流:
分辨率:
準確度:
波峰因數: |
0.004—0.1 VRMS:用于4—100A 電流量程
0.1A
±(讀數的2% + 0.3A)
<2.3 |
|
量程2: |
|
|
輸入電流:
分辨率:
準確度:
波峰因數: |
0.04—1 VRMS:用于40—1000A 電流量程
0.1A
±(讀數的2% + 3A)
<2.3 |
|
功率測量 |
|
被測參數: |
有功功率(P)無功功率(Q)視在功率(S)
功率因數 Cosφ能量(Wh、Vah、Varh) |
|
準確度: |
|
|
功率:
功率因數: |
±(3% + 3字)
0.00—0.39 :±0.06
0.40—1.00:±0.06 |
|
所有測量都在四個象限中進行:具有電容或電感性質的負載或發電機. |
|
電壓諧波測量 |
|
|
量程: |
UM>3%UN |
|
分辨率:
準確度: |
0.1%
5%UM(DC為3%) |
|
量程: |
UM<3%UN |
|
分辨率:
準確度: |
0.1%
0.15%UN |
|
UN : |
標稱電壓(真有效值) |
|
UM : |
被測諧波電壓 hM = 1—50次 |
|
電流諧波測量 |
|
|
量程: |
IM>3%IN |
|
分辨率:
準確度: |
0.1%
5%IM(DC為3%) |
|
量程: |
IM<3%IN |
|
分辨率:
準確度: |
0.1%
0.15%IN |
|
IN : |
標稱范圍(真有效值) |
|
IM : |
被測諧波電流 hM = 1—50次 |
|
記錄儀 |
|
電壓和電流記錄儀 |
|
|
信號:
時間間隔:
顯示的數據: |
U1、U2、U3、I1、I2、I3,可選擇
可選擇,(1,2,5,15,30)秒 或(1,2,5,10,15,30)分鐘
時間間隔內的平均值、最小值和最大值 |
|
功率記錄儀 |
|
|
信號:
時間間隔:
顯示的數據: |
L1、L2、L3,可選擇
可選擇,(1,2,5,15,30)秒 或(1,2,5,10,15,30)分鐘
時間間隔內的平均值、最小值和最大值(對于所有四個象限) |
|
諧波記錄儀 |
|
|
信號:
時間間隔: |
THDI1、YHDI2、THDI3、THDU1、THDU2、THDU3,可選擇
可選擇,(1,2,5,15,30)秒 或(1,2,5,10,15,30)分鐘 |
MI2492諧波測試儀標準配置:
- 儀器主機: Power Q(MI2492)
- 電流鉗:1000A/1V,共3個
- 測量插針,共3個
- 鱷魚夾,共4個
- 電壓測量線,共4根
- CD光盤(帶有 PC軟件PowerQLink),及 RS232和USB通訊電纜
- 電源適配器
- 充電電池,共6節
- 便攜式軟包
- 操作說明書 (中文說明)
- 產品檢測數據
- 標準符合聲明
- 保修聲明
MI2492諧波測試儀可選配件
A1020小型便攜式軟包
A1037 三相電流互感器 5A/1V
A1039 夾鉗適配器
A1069 微型鉗 100A/1V
A1099 單相柔性電流鉗 3000A/1V
A1120 三相柔性電流鉗,3000A/1V(45mm)
A1122 微型電流鉗 5A/1V
S2014 安全熔斷器適配器
S2015 安全扁平夾鉗
MI2492諧波測試儀操作截圖
 U,I 記錄屏幕 |
諧波顯示屏幕
|
|
EN50160分析屏幕
|
U,I,F波形屏幕
|
|
相位圖屏幕
|
電壓質量屏幕
|
|
諧波頻譜屏幕
|
標準配件
|
|
PC通訊接口
|

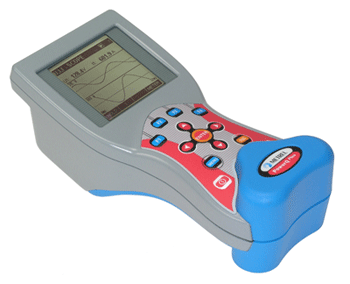

手持式三相電力諧波測試儀MI2492
|
|
