有源無源通用RS232光纖轉換器
一、用途
波士電子的OPT232V9(多模)型有源無源通用 RS-232/光纖轉換器用于實現 RS-232 電平的纖傳輸、也是世界上最小的光纖轉換器。OPT232V9 具有波士 OPT232-9 的全部性能,同時增加了選的電源接線端子,可以在更加苛刻的條件下也能夠?qū)崿F(xiàn)光纖通信。
二、硬件安裝
OPT232V9 型有源無源通用串口/光纖轉換器(多模)的外形為 DB-9/DB-9 轉接盒大小,其DB-9(孔座)一端為RS-232 電平,另外一端為一對 ST 光纖接頭。側面有可選外接 5V 電源的端子OPT232V9的DB-9孔端可以直接外插PC機的DB-9針RS-232口(針座)、只用到RXD-2、TXDGND-5 三個信號線。
OPT232V9 具有波士OPT232-9 的全部性能,同時增加了可選的電源接線端子,在某些單向通或者更加苛刻的條件下可以選擇外接 5V 電源(4.5 V 到 5.5V,功耗小于 100mA)以實現光通信。O系列光纖轉換器使用時發送器ST頭通過光纖接對方的接收器 ST頭。
三、性能特點
波士電子的 OPT232V9 光纖轉換器速率 0—115.2Kbps。均無需任何軟件初始化設置!確保適所有軟件及串口光纖接口!
光纖接口 ST(可選FC、SC) 電氣接口 DB-9、DB-25
傳輸介質 雙多模光纖 DB-9/9尺寸及 轉接頭大小、70 克
通信 標準RS-232 電平 重量 17*33*77mm、
方式
傳輸距離 4Km(多模)
光波長 820nm(多模) 適用光纖 50/125、62.5/125、100/140um

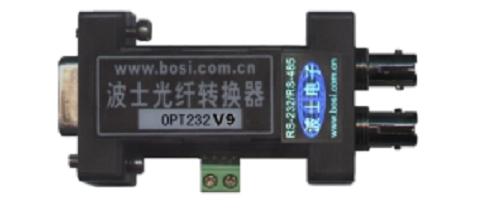

四、外形圖
