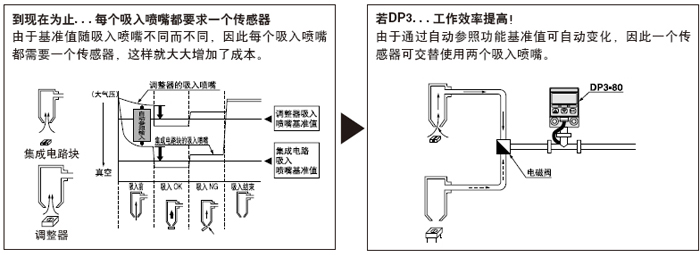

用途集成電路塊的吸入確定自動參照功能能補償因吸口不同產生的吸入水平差異，由于負壓型僅重70g，因此可安裝在離吸附頭很近的地方。 訂購指南
配件(另售)
技術信息： 規格

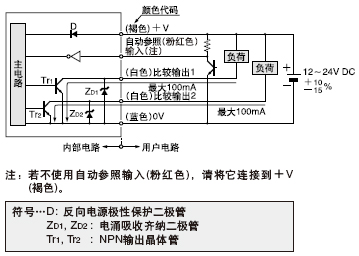

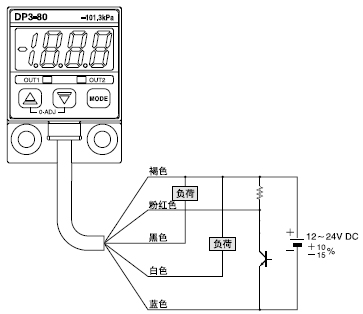

1)設定壓力范圍為設定值1(P-1)與設定值2(P-2)的可設定壓力范圍。 2)可設定范圍為設定值3(P-3)與設定值4(P-4)的可設定壓力范圍。它適用于自動參照功能，并且比額定壓力范圍寬。 3)請參閱PDF P.28“自動參照功能”的“ 時間表 ”。 I/O電路圖和線路圖
使用指南所有型號· 該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
· DP3系列設計為使用非腐蝕性氣體，請勿使用液體或腐蝕性氣體。 操作· 若按MODE按鈕仍可進行設定，請確認是否開啟了按鈕鎖定功能。請注意持續按住MODE按鈕，放開該按鈕即啟動了按鈕鎖定功能。· 若使用窗式比較模式，使設定值1(P-1)與設定值2(P-2)，設定值3(P-3)和設定值4(P-4)之間有3位以上差別。0～2位差別內無輸出。 接線· 請確認在電源關閉狀態下進行接線。· 請確認電源電壓在額定范圍內變化。 · 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。 · 如果在該傳感器附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。 · 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。 符合CE的使用條件· DP3系列是符合EMC指定的CE適用品。該產品在免疫力方面使用的協調標準為EN 61000-6-2和符合此標準的下列條件。條件 · 傳感器與相連接的電源之間的距離不超過10m。 · 與傳感器相連接的信號線的長度請控制在30m以內。 其他· 請在額定壓力范圍內使用。· 外加壓力不能超過耐壓力值。否則橫隔膜會受損，并可能引起錯誤操作。 · 電源接通后的短時間(0.5秒)內，請勿使用。 · 避免灰塵、污垢和水蒸氣。 · 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。 · 請勿將電線等插入壓力孔。否則橫膈膜會受損，并可能引起錯誤操作。 · 請勿使用點狀或尖狀物體操作按鈕。 功能說明
錯誤信息·當出現錯誤，請按以下步驟操作。
壓力單位變化標簽· 初始設定模式中，選擇除“kPa”()或“MPa”()之外的壓力單位，與所選單位相應的標簽(附件)應貼在如下圖所示位置。

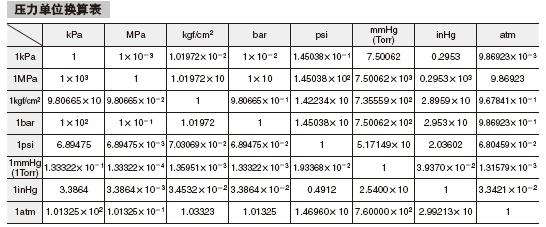

壓力單位的換算· DP3系列中，不同單位的換算可自動通過改變壓力單位的設定來完成。然而，這個換算可通過乘以右表給出的系數而得。換算步驟 · 例如，如果2kPa要用kgf/cm2表示,由于1kPa＝1.01972×10-2kgf/cm2,2kPa變?yōu)?×1.01972×10-2 ≈ 0.020kgf/cm2。  設定

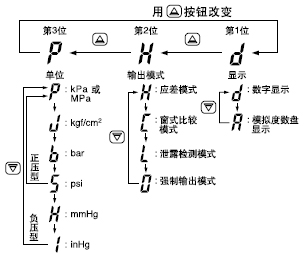

設定步驟  1 零調節 · 當壓力孔打開時將顯示壓力調整至零。 · 接通電源后，傳感器自動進入檢測模式。 · 使壓力孔處于大氣壓力下(如，無外加壓力情況下)，同時持續按下增加和減小按鈕。 · 當松開手指，顯示000，零調節完成，傳感器回到檢測模式。  2 初始設定 · 設定比較輸出的壓力“單位”、“顯示”和“輸出模式”。 · 在檢測模式中，按  按鈕時，按下 按鈕。· 初始設定顯示。 · 如果傳感器第一次使用，顯示PHd。 · 可設定數位閃爍。 · 當按 按鈕時可設定數位改變。· 當按  按鈕時，設定改變。

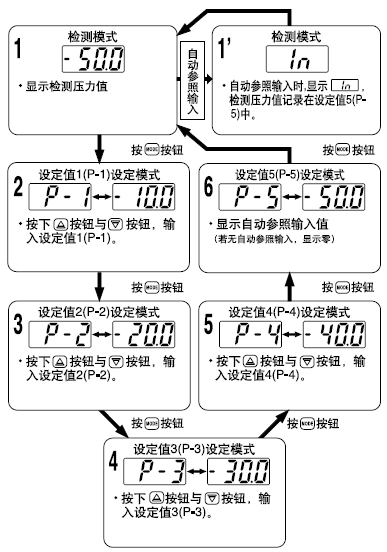

3 壓力值設定 · 比較輸出的設定值1～4(P-1～P-4) · 每按一下 按鈕，模式交替變化，設定值1(P-1)設定模式，設定值2(P-2)設定模式，設定值3(P-3)設定模式，設定值4(P-4)設定模式，設定值5(P-5)顯示模式與檢測模式。

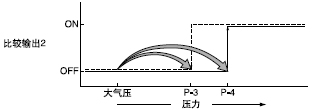

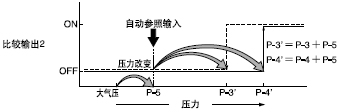

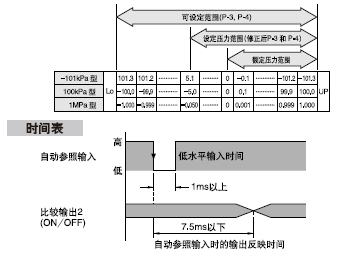

自動參照功能原理· 自動參照功能通過自動參照輸入時測量的壓力值作為基準壓力而修正比較輸出2的設定值3(P-3)和設定值4(P-4)。 <自動參照輸入前>  · 無自動參照輸入時，大氣壓作為設定值3(P-3)和設定值4(P-4)的基準壓力。 <自動參照輸入后>  · 自動參照輸入時，此刻檢測得的壓力值暫時被記錄為設定值5(P-5)并成為基準壓力。 · 設定值5(P-5)作為基準壓力，設定值3(P-3)和設定值4(P-4)分別自動修正為“設定值3(P-3)＋設定值5(P-5)”和“設定值4(P-4)＋設定值5(P-5)”。 注：1) 由于電源切斷及初始化而使用基準壓力值時，請再次進行自動參照輸入。 可設定范圍和修正后的壓力設定范圍 · 設定值3(P-3)和設定值4(P-4)的可設定范圍寬于額定壓力范圍，以符合自動參照功能。

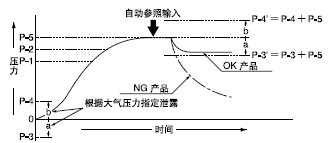

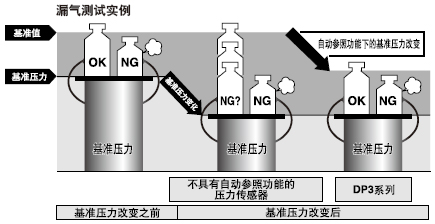

 · 自動參照輸入變低后維持壓力在持續水平上至少1ms。若在短暫狀態中使用，將引起錯誤工作。 · 自動參照輸入變低后使用比較輸出2至少7.5ms。 · 自動參照輸入時，  顯示在31／2數字LED顯示屏約1秒，當時暫時被儲存在設定值5(P-5)，設定值3(P-3)和設定值4(P-4)中的壓力被修正。· 自動參照輸入后，設定值5(P-5)，修正設定值3(P-3)和設定值4(P-4)未儲存在EEPROM，電源關閉時刪除。 · 電源再次打開時，自動參照輸入值[設定值5(P-5)]設定為0。 · 不會顯示修正設定值3(P-3)和設定值4(P-4)，但可顯示自動參照輸入值[設定值5(P-5)］。 · 若不使用自動參照輸入(粉紅色)，確保連接至＋V(褐色)。 應用舉例 (1) PCB安裝部件吸入確認(使用應差模式) · 因吸口種類，吸入噴嘴，基準壓力改變等引起的壓力判斷錯誤自動參照功能將忽略。 · 比較輸出2進行PCB安裝部件吸入確認，基于自動參照功能，吸入噴嘴錯誤同時由比較輸出1檢測。  <檢測方式> 1. PCB安裝部件未被吸入時通過使自動參照輸入變“低”，記錄在設定值5(P-5)，設定值3(P-3)和設定值4(P-4)中的基準壓力值被修正。 2. 應用自動參照輸入后比較輸出2進行吸入確認7.5ms以上。 (若吸入為OK，比較輸出2為ON，若為NG，比較輸出2為OFF。) 3. 吸口阻塞錯誤由比較輸出1設定檢測。 (若吸口為OK，比較輸出1為OFF，若為NG，比較輸出1為ON。) (2) PET瓶的漏氣測試(使用泄漏檢測模式) · 通過使用自動參照功能，PET瓶內部壓力的分散影響可被忽略。 · 比較輸出1用于檢測內部壓力，比較輸出2用于檢測泄漏。因比較輸出1不受自動參照輸入功能影響，內部壓力的檢測以大氣壓力為參照。  <檢測方式> 1. PET瓶壓力增加，達到設定值2(P-2)時，比較輸出1變?yōu)镺N，內部緊密關閉。 2. 關閉內部壓力后，自動參照輸入變成“低”。內部壓力記錄在設定值5(P-5)作為參照值，設定值3(P-3)在設定值4(P-4)被修正。 3. 應用自動參照輸入后，泄漏由比較輸出2測量7.5ms以上 3. (若泄漏OK，則比較輸出2為ON，若為NG，則比較輸出2為OFF)

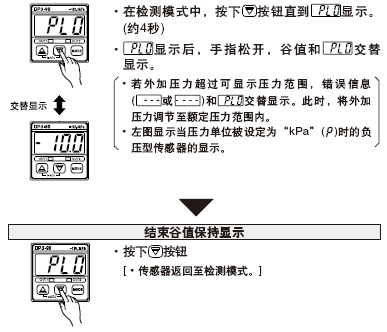

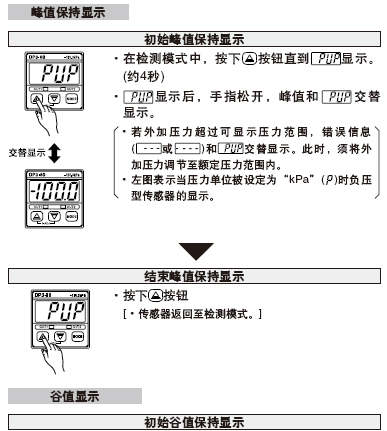

峰值＆谷值保持功能· 峰值和谷值功能可顯示變化的測量壓力的峰值(正壓型傳感器的最大壓力值和負壓型傳感器的最大負壓值)和谷值(正壓型傳感器的最小壓力值和負壓型傳感器的最小負壓值)。這些功能便于檢測壓力變化范圍或決定壓力設定的參照。

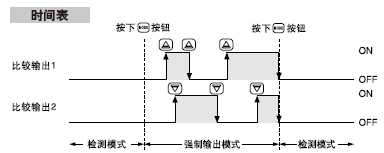

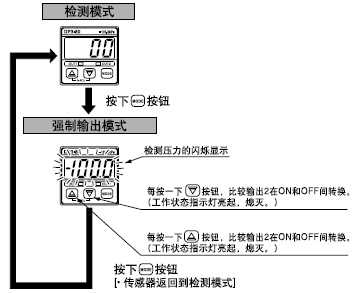

強制輸出模式· 在初始設定時，如果輸出模式設定在強制輸出模式(0)，比較輸出1，2會強制保持在檢測模式的OFF狀態，不考慮設定值1～4(P1～P4)，因此，當想要不使用比較輸出而僅顯示壓力值時，這種模式很有用。而且，如果按鈕操作是按以下步驟進行，比較輸出1，2會強制在ON或OFF間轉換，而不在壓力孔外加壓力。這便于比較輸出1，2的工作檢查或開始工作前的檢查。 [下圖是單位設定在“kPa”(P)的負壓型傳感器。]

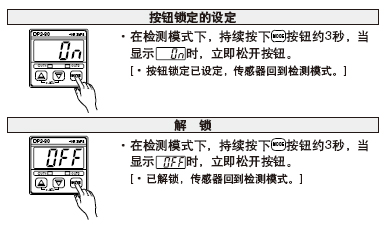

按鈕鎖定功能· 按鈕鎖定防止在每個設定模式已設定狀態下的任何無意識的改變。 標準型

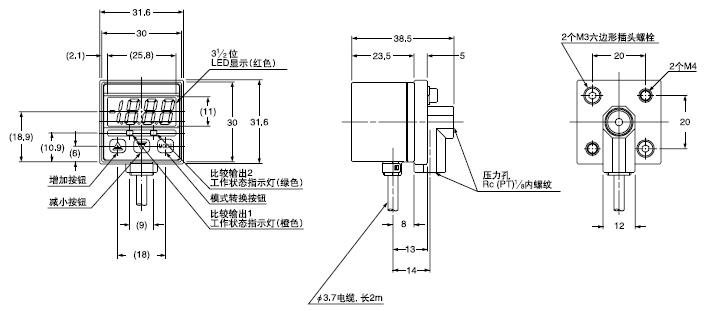

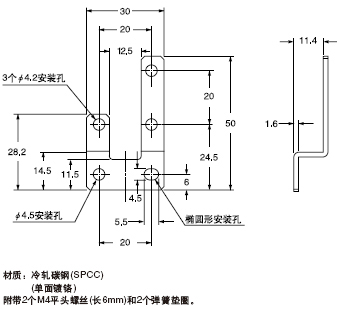

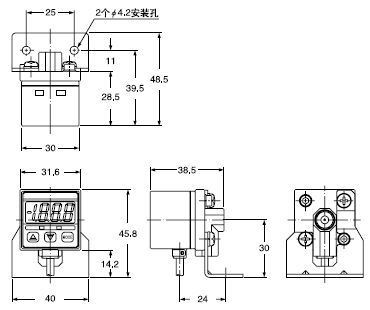

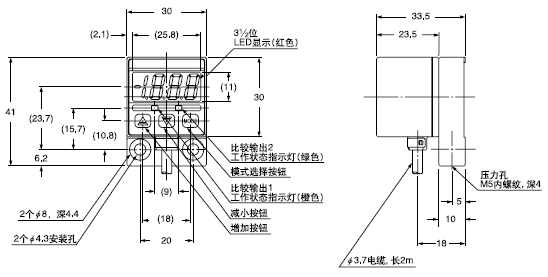

尺寸(單位：mm)DP3-20 標準型 DP3-80 輕量型 MS-DPX 用于標準型的傳感器安裝支架(另售)

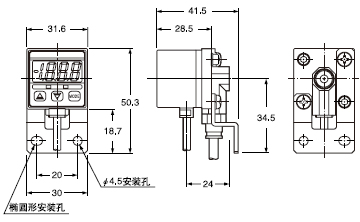

MS-DPX-4 用于標準型的倒裝式安裝支架(另售)

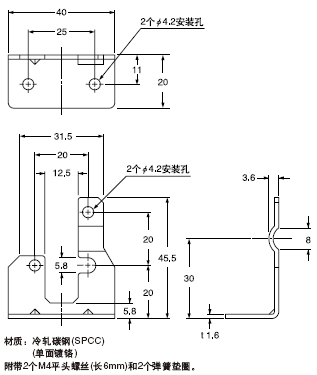

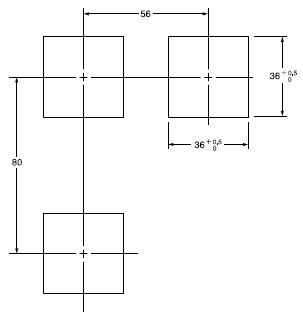

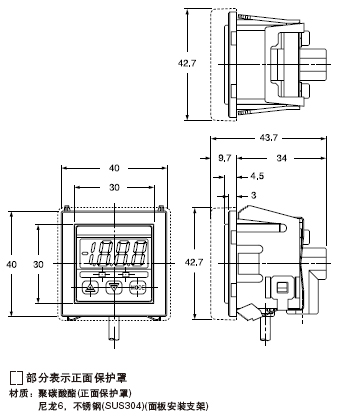

MS-DPX-2/DPX-04 用于標準型的面板安裝支架，正面保護罩(另售)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
