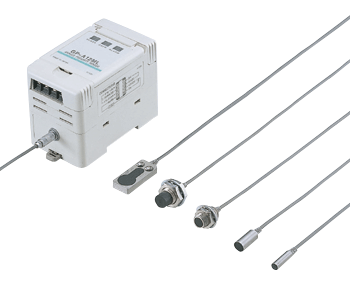

圓盤形或圓柱形物體的線性 |
· 如果檢測物體是圓盤或圓柱形的,模擬輸出的線性根據檢測物體的大小而不同。在這種情況下貼近安裝時,進行零調節,如果在檢測距離為最大時將輸出電壓調節到5V(輸出電流20mA),且檢測物體的尺寸不低于下表數值,則滿刻度時即可滿足所需線性(±0.5%F.S.)。 |
型 號 |
鐵圓盤直徑φ (mm) |
鐵圓柱直徑φ (mm) |
GP-A5S(I) |
12 |
10
|
GP-A8S(I)
|
12 |
10 |
GP-A10M(I)
|
12 |
10 |
GP-A12ML(I)
|
30 |
50 |
GP-A14F(I) |
12 |
10 | |
<圓盤> |
<圓盤> |
 |
 |
安裝檢測頭 |
·緊固扭矩應小于下面所給數值。 |
|
· 請使用1個M3或帶有杯點的小型固定螺絲。 |

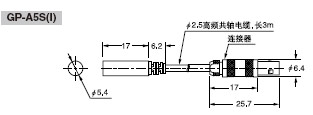

<圓柱型檢測頭> |
 |
型 號 |
A(mm) |
緊固扭矩 |
GP-A5S(I) |
5以上 |
0.44N·m |

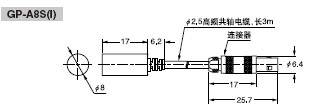

GP-A8S(I) |
0.58N·m | 注:請勿施加過度扭矩。 |
|

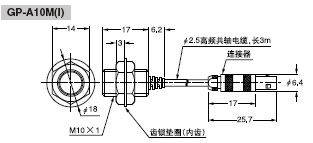

<螺紋型檢測頭> |
 |
型 號 |
B部分 |
緊固扭矩 |
GP-A10M(I) |
7以上 |
9.8N·m |

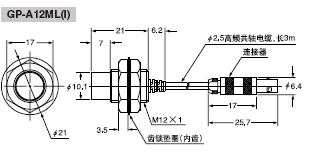

GP-A12ML(I) |
14以上 |
20N·m | 注: 以此方式安裝,螺母不會從螺絲上突出。 |
|
 |
|
· 由于傳感器周圍的金屬會影響檢測能力,請注意以下幾點。 |
<傳感器嵌入金屬內> |
· 由于傳感器被完全嵌入金屬內后,模擬輸出會改變,因此必須保持下表所示的最小間距。GP-A14F(I)能夠被完全嵌入金屬內使用,但是檢測面不能有突出的金屬。 |
<圓柱型檢測頭 螺紋型檢測頭> |
型 號 |
C(mm) |
D(mm) |
GP-A5S(I) |
φ 18 |
4 |
GP-A8S(I) |
GP-A10M(I) |
7 |
GP-A12ML(I) |
φ 50 |
14 | |

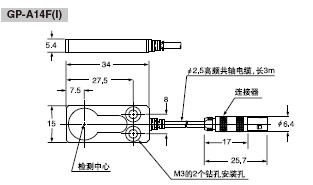

<正面檢測型檢測頭> |
· 使用GP-A14F(I)時,可將金屬完全嵌入其中。但請勿使金屬突出檢測表面從而暴露于周圍金屬前。 |
|
· 如果數個檢測頭平行或面對面安裝在一起,由于不符合規格,傳感器檢測頭之間必須保持以下所示的最小間距。 |
<圓柱型檢測頭螺紋型檢測頭> |
<正面檢測型檢測頭> |
 |
 | |
型 號 |
C(mm) |
D(mm) |
GP-A5S(I) |
11 |
36 |
GP-A8S(I) GP-A10M(I) |
11 |
38 |
GP-A12ML(I) |
14 |
130 |
GP-A14F(I) |
00 |
30 | |
注: 1) “I”型是不同頻率型。 2) 如所需分辨率比規格(0.04%F.S.)低,可以把檢測頭間的距離比上表所示的縮短。詳情請與經銷商聯系。 |

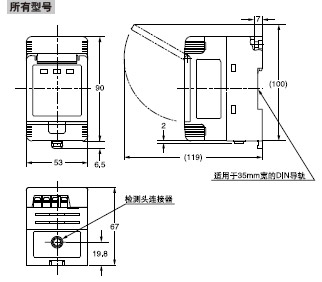

安裝放大器 |
|
1. 按箭頭方向按下閉鎖裝置(鎖上),將放大器安裝部分的前部安裝在35mm寬的DIN導軌上。 (按下閉鎖裝置時輕輕向下按凹槽部分。) |
 |
2. 按下安裝部分的后部, 使其安裝在35mm寬的DIN導軌上。 |
 |
|
· 用2 個商用M4平頭螺絲( 長10mm以上)。緊固扭矩應在1.2N·m以下。 (請分別安裝平頭螺絲和螺母。移開端子罩就能進入螺絲的安裝孔。要移開端子罩,只需將“-”型螺絲刀插入端子罩的凹槽中并提起。) |
 |
注: 1) 如果2個以上放大器安裝在一起,請確保它們之間的距離至少有10mm。 2) 如果放大器安裝在控制盒等中,請確保適當?shù)耐L(fēng)。 |
連接檢測頭和放大器 |
· 握住檢測頭連接器的外環,把它插入放大器上用 于連接檢測頭的連接處,直至聽見咔嗒聲。 ※ 要拆下檢測頭,只要握住其連接器的外環并平直地向外拉。 |
 |

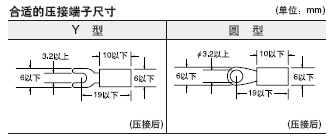

合適的壓接端子尺寸 (單位:mm) |
 |
注:請使用帶絕緣套的壓接端子。建議使用壓接端子:種類1.25-3.0。 |
接線 |
· 請確認在電源關閉狀態下進行接線。 ·請確認電源電壓在額定范圍內變化。 · 如果電源是由商用開關調節器提供,請確保電源機架接地端子(F.G.)接地。 · 如在檢測頭或放大器附近使用產生噪音的設備(開關調節器、轉換發動機等),請將設備機架接地端子(F.G.)接地。 · 請勿將電線與高壓線或電源線一起或在同一管線內運行線路,這可能會由于感應而引起故障。 |
功能說明 |
 |
型號 |
說 明 |
功 能 |
1 |
電源指示燈(綠色) |
電源ON時,亮起。 |
2 |
過度指示燈(橙色) |
超出檢測距離時,亮起。 |
3 |
警告指示燈 (黃色) |
檢測頭連接不正確或檢測頭電纜斷開時,亮起。 |
4 |
幅度調節器 |
調節模擬輸出的輸出電壓范圍和輸出電流范 圍。這是一個14回轉的電位器。 |
5 |
零調節按鈕 |
設定模擬輸出的零點,如按下3秒以上,能消 除零點值。 |
6 |
上移按鈕 |
增加模擬輸出的偏距值。 |
如同時按下按鈕3 秒以上,能消除所 設定的值。 |
7 |
下移按鈕 |
減少模擬輸出的偏距值。 |
8 |
按鈕操作有效/ 無效轉換開關 |
如設定在“LOCK”,零調節按鈕、上移按鈕和下移按鈕的操作無效。調節時設定在“FREE”,檢測時設定在“LOCK”。無論開關何時從“FREE”轉至“LOCK”,零點設定和位移調節的值都被保存在EEPROM(記憶)中。 |
9 |
檢測頭連接器 |
用于連接檢測頭。 | |
警告輸出 |
· 檢測頭連接不正確或檢測頭電纜斷開時輸出。 · 警告輸出不裝備短路保護電路。請勿將其與電源或容量負荷直接連接。 |
外部零調節輸入 |
· 電源接通后必須使用外部零調節輸入30分鐘以上。 · 可以使用外部輸入的零調節輸入端子(端子No.5和No.6)進行遠程零調節。 · 如外部零調節輸入端子(端子No.5和No.6)短路30ms以上,模擬電壓輸出和模擬電流輸出就分別被強制設定在0V和4mA。 |
  |
· 外部零調節輸入工作獨立于“按鈕操作有效/無效轉換開關”狀態。 但是,由于外部零調節設定未保存在EEPROM(記憶),電源關閉后被消除。如要把設定保存在EEPROM,關閉電源前,把“按鈕操作有效/無效轉換開關”先設定在“FREE”,再設定在“LOCK”。 |
注: 如果在外部零調節輸入端子(端子No.5和No.6)短路時接通電源,由于零調節在電源接通的瞬間就完成,就不能進行穩定檢測。 此外,請確保電源接通后使用零調節輸入30分鐘以上。 |
其他 |
· 電源接通后的短時間(0.5秒)內,請勿使用。 · 請勿在劇烈振動的地方使用傳感器,否則會導致工作失常。 · 避免灰塵,污垢和水蒸氣。 · 請勿將傳感器與水、油、油脂或有機溶液,如稀釋劑等直接接觸。 · 請注意檢測面不可覆蓋有金屬塵、碎片等,否則會引起故障。 |
調節 |
· 此產品經標準檢測物體調試后出廠。但由于使用的檢測物體不同,請根據以下步驟進行調整,用伏特表或安培表、示波器等。 1.在確保外接設備和GP-A連接正確后接通電源。 2.接通電源后開始調節30分鐘以上。 3.打開放大器頂部的罩,把“按鈕操作有效/無效轉換開關”設定在“FREE”。 |
4. 使檢測頭與檢測物體接觸,按下“零調節按鈕”,設定零點。此時,模擬電壓輸出和模擬電流輸出被分別強制設定在0V和4mA。 |
 |
5. 設定檢測頭和檢測物體之間的最大距離[GP-A5S(I):1mm,GP-A8S(I)和GP-A10M(I):2mm,GP-A12ML(I):5m,GP-A14F(I):3mm]。 此時,用“幅度調節器”把模擬電壓輸出調至+5V或模擬電流輸出調至20mA。 |
注:由于同時調節模擬電壓輸出和模擬電流輸出,不能個別調節。 |
6.再次使檢測頭與檢測物體接觸,確保模擬電壓輸出和模擬電流輸出分別為0V和4mA。若不是,重復步驟以下的調整。 |
7.若需要可進行以下的位移調節和幅度調節。 |
|
 |

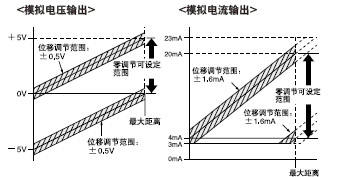

· 使用“上移按鈕”和“下移按鈕”可調節模擬電壓輸出的偏距值±0.5V,模擬電流輸出的偏距值±1.6mA。 |
 |
· 只要檢測物體在檢測距離以內,就能用零調節按鈕把模擬電壓輸出和模擬電流輸出分別調節到0V和4mA。 注:模擬電流輸出被控制電路限定在3mA~23mA。 |
|

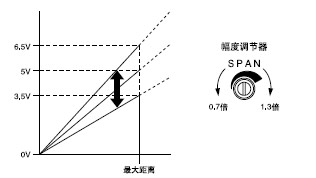

· 用“幅度調節器”可將輸出幅度(斜線)調節成用標準檢測物體時的0.7~1.3倍。 |
 |
注: 由于幅度調節可在不考慮“按鈕操作有效/無效轉換開關”的位置時進行,請勿在調節后操作幅度調節器。 |
8.調節結束后,確保把“按鈕操作有效/無效轉換開關”設定在“LOCK”,并關上放大器外罩。 |
 |
· 當開關設定在“LOCK”時,零點設定值和位移調節值被保存在EEPROM。即使切斷電源,也不會消除保存在EEPROM中的數值。 但請注意EEPROM有一定使用期限,改寫操作只限于10萬次以內。按鈕操作有效/無效選擇開關 注: 1) 當開關處于“FREE”時,若切斷電源,設定值就不會被保存在EEPROM。 2) 如調整前開關處于“LOCK“,就不能改變?cè)O(shè)定值。
|
