符合國際安全標準

SF4-AH系列已經達到了最嚴格的國際安全水平，符合機械指令和OSHA/ANSI標準。該系列已被許可在世界的任何工作場所使用。

已達到最高的安全標準

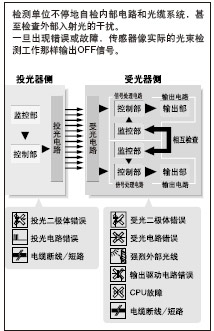

它運用兩個獨立的CPU，互相檢測安全狀況。裝備信息處理和輸出的雙電路，使高可靠性的安全設計得以實現。
此外，為了確保安全，采用于FMEA以實現安全工作。
※ FMEA：Failure Mode & Effects Analysis(故障模式和影響分析)

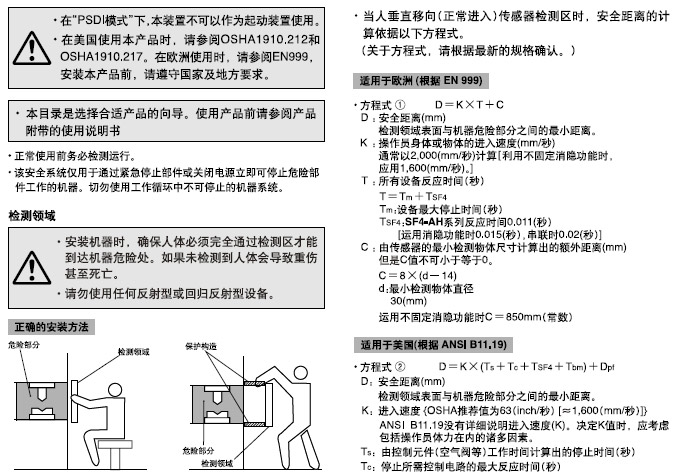

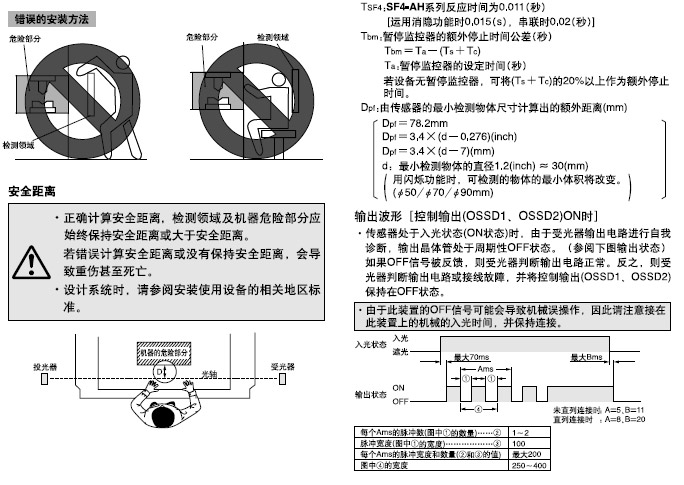

安全距離的計算要求簡化

因為已達到了一個與光軸數無關的11ms的高速反應，所以不再需要計算每個獨立傳感器的安全距離。這個高速反應簡化了整個安全距離計算的程序。提高了安全距離反應速度，使得危險區域與傳感器之間的距離縮短，從而實現設備的小型化。

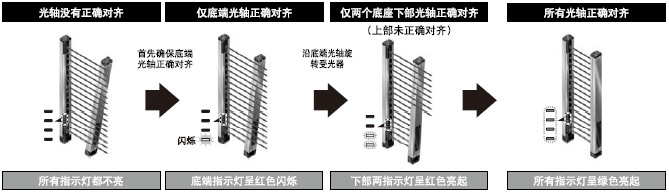

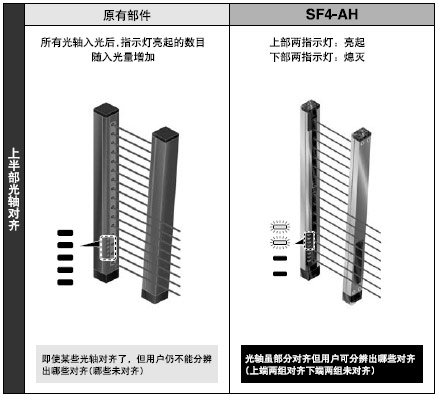

未對齊的光軸清晰可見

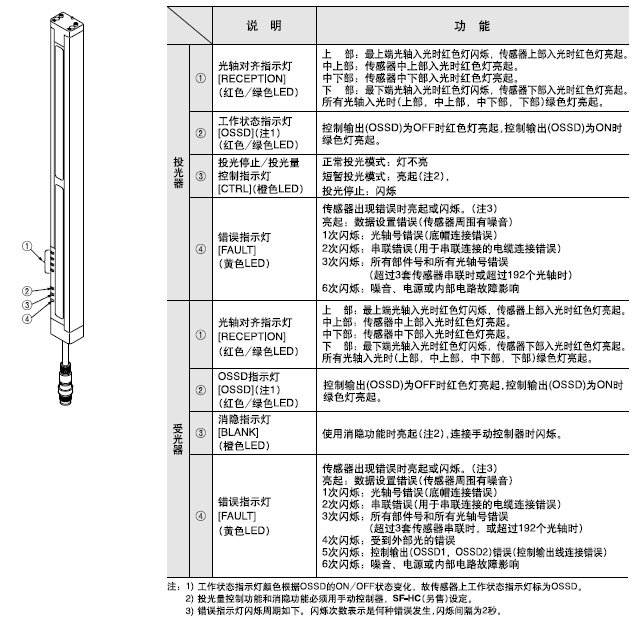

光軸對齊指示燈分布在傳感器的四個部分。當光束對齊時，該部分指示燈亮成紅色，用戶可簡單分辨哪些光軸對齊了。一旦所有對齊完成，所有指示燈都亮成綠色。對齊光軸的最初，當?shù)锥撕晚敹说墓廨S(標準光軸)對齊后，相應的底端和頂端對齊指示燈呈紅色閃爍。所以，在頂端或底端簡單把光軸對齊后，沿此光軸旋轉光幕傳感器即可。光軸對齊指示燈在投光器及受光器上都有分布，故對齊和未對齊的光軸可一目了然。

識別外部光線并預防故障

無需防干擾線即可減少相互干擾

ELCA(Extraneous Light Check &Avoid)功能增強了防相互干擾功能。
ELCA減少了具有類似于SF4-AH系列所用光線頻率的外部光線的干擾。因此也可減少附近SF4-AH系列傳感設備的相互干擾。

SF4-AH系列具有投光量控制功能，從而使源于周圍傳感器的干擾最小化

光軸對齊可在通電前精確完成

如果運用SF-LAT-2N激光對齊器，采用易見的光軸對齊視點，即使是遠距離安裝，也可簡單快速完成。此外，SF-LAT-2N激光對齊器是電池帶動的，所以光軸對齊可在光幕傳感器實際通電前完成。

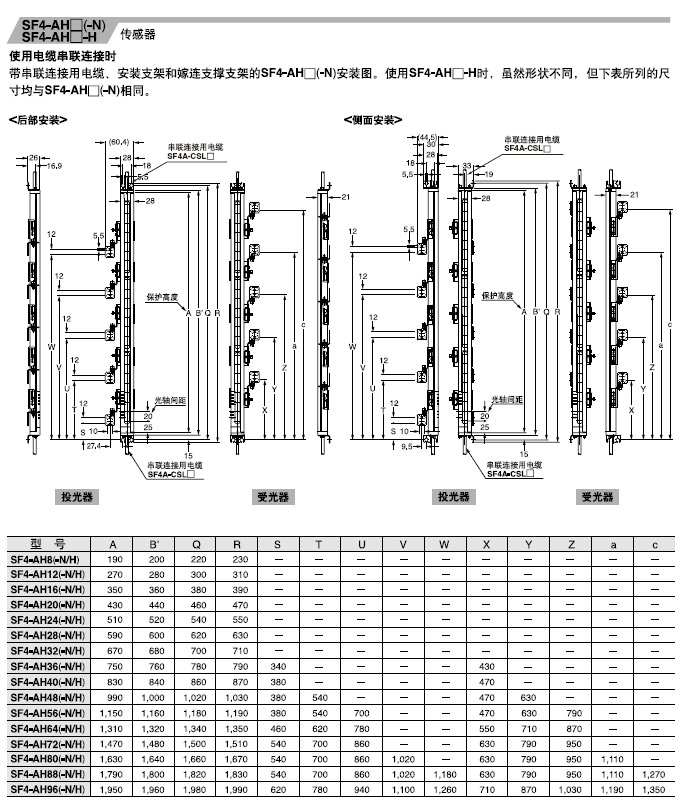

串聯連接的運用降低了總成本

可連接多達3套傳感器(共192光軸)	可用的串聯電纜長3m

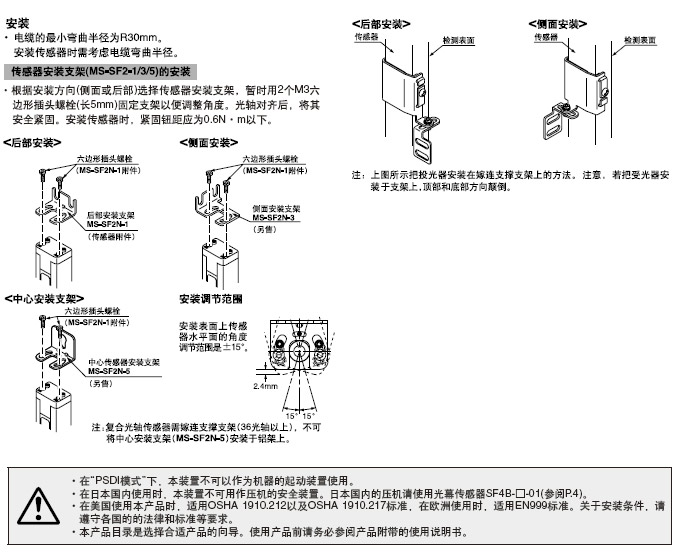

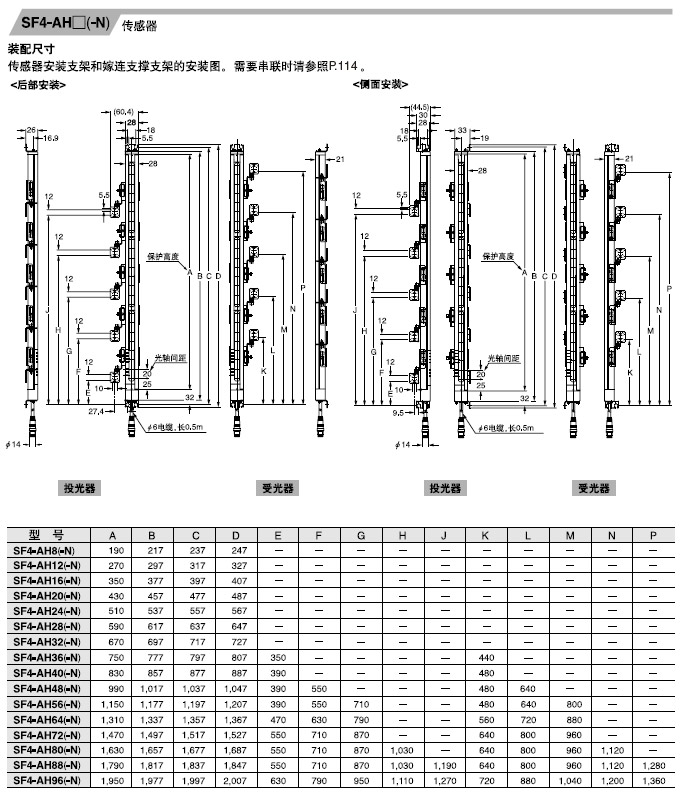

安裝支架便于光軸對齊

附帶的后部安裝支架(MS-SF2N-1)易于角度調整，從而使光軸對齊很簡單。此外， 還備有另售的側面安裝支架(MS-SF2N-3)。

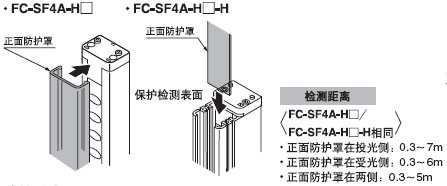

正面防護罩保護檢測表面

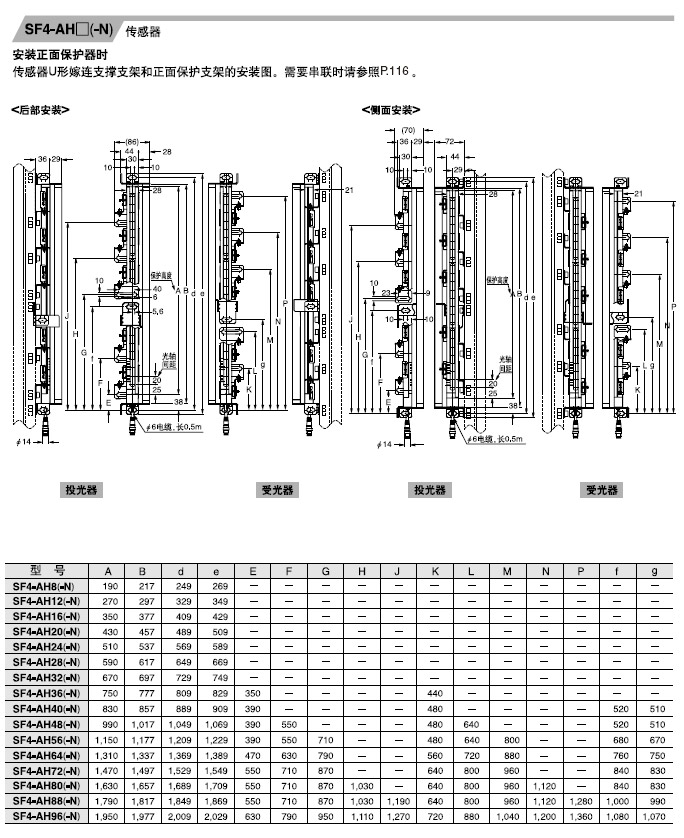

如果SF4-AH系列安裝在惡劣的環境中，正面防護罩(FC-SF4A-H□)會保護檢測表面免受損壞。

檢測表面的沖擊保護

對于檢測物體沖擊，備有正面保護部件可有效防止對其檢測表面的破壞(另售)。

檢測表面的防濺功能(用于PNP輸出型)

現在可利用防濺罩型來保護檢測表面免受來自焊接機器焊渣的損壞，而且安裝在傳感器內的正面防護罩也可用來完全防止?jié)姙R物附著于檢測表面。
此外，被檢測物即使接觸傳感器，檢測表面受到保護。而且ELCA功能采取所有可能的措施來防止?jié)姙R物所致的故障。

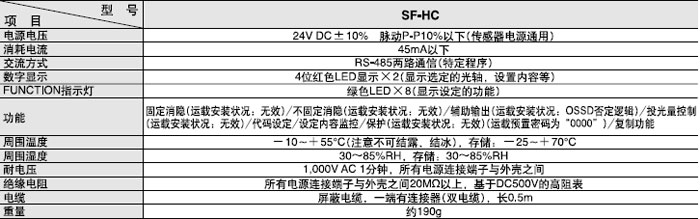

SF-HC手動控制器使各種設定都可手動進行

可選擇任何有效的光軸！ SF4-AH系列具有固定消隱功能。

SF4-AH系列具有固定消隱功能可允許指定的光軸有選擇性的被封鎖而不會導致控制輸出(OSSD)輸出OFF信號。在運行某些程序時，固定的障礙封鎖了特定的光軸時，這種性能就顯出其便利性。
而且這種功能極安全，如果固定的障礙最終從檢測領域移去，控制輸出(OSSD)就會自動輸出OFF信號。

光軸自動消隱！ SF4-AH系列裝有不固定消隱功能。

1,2或3個非指定的光軸可被選擇無效。如果被封鎖的光軸數目小于或等于設定的數目，控制輸出(OSSD)就不會輸出OFF信號。如果工作件重整期間或當材料必須通過光幕傳感器檢測領域扔出，而必須改變檢測領域障礙位置時，此功能有用。

每個功能都可直接用數字輸入法預定！代碼選擇功能

可根據代碼表輸入4位代碼(數字)，直接選定各項功能。

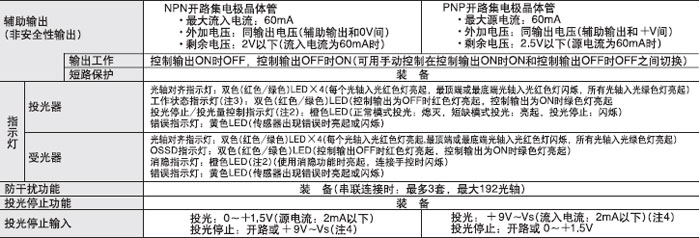

輔助輸出具有可選輸出結構

代碼	第4位	第3位	第2位	第1位
	固定消隱	不固定消隱	投光量控制	輔助輸出
	無效	無效	無效	控制輸出的倒轉工作
	無效/自動設定	預設光軸數=1 光軸兩端無效設定=無敵	無效	與控制輸出的倒轉工作
	-	預設光軸數=2 光軸兩端無效設定=無敵	-	未投光時 （鎖定時）：ON
	-	預設光軸數=3 光軸兩端無效設定=無敵	-	未投光時 （鎖定時）：OFF
	-	預設光軸數=1 光軸兩端無效設定=無敵	-	-
	-	預設光軸數=2 光軸兩端無效設定=無敵	-	-
	-	預設光軸數=3 光軸兩端無效設定=無敵	-	-

可選的其他多種功能

訂購指南

傳感器 (傳感器不附帶匹配電纜，請另行訂購。)

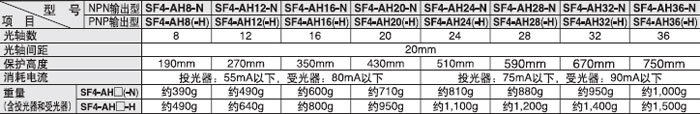

種類	形狀	檢測距離 (注1)	型號		光軸數	保護高度 (mm)
			NPN輸出型	PNP輸出型
普 通 盒 型			SF4-AH8-N	SF4-AH8	8	190
			SF4-AH12-N	SF4-AH12	12	270
			SF4-AH16-N	SF4-AH16	16	350
			SF4-AH20-N	SF4-AH20	20	430
			SF4-AH24-N	SF4-AH24	24	510
			SF4-AH28-N	SF4-AH28	28	590
			SF4-AH32-N	SF4-AH32	32	670
			SF4-AH36-N	SF4-AH36	36	750
			SF4-AH40-N	SF4-AH40	40	830
			SF4-AH48-N	SF4-AH48	48	990
			SF4-AH56-N	SF4-AH56	56	1,150
			SF4-AH64-N	SF4-AH64	64	1,310
			SF4-AH72-N	SF4-AH72	72	1,470
			SF4-AH80-N	SF4-AH80	80	1,630
			SF4-AH88-N	SF4-AH88	88	1,790
			SF4-AH96-N	SF4-AH96	96	1,950

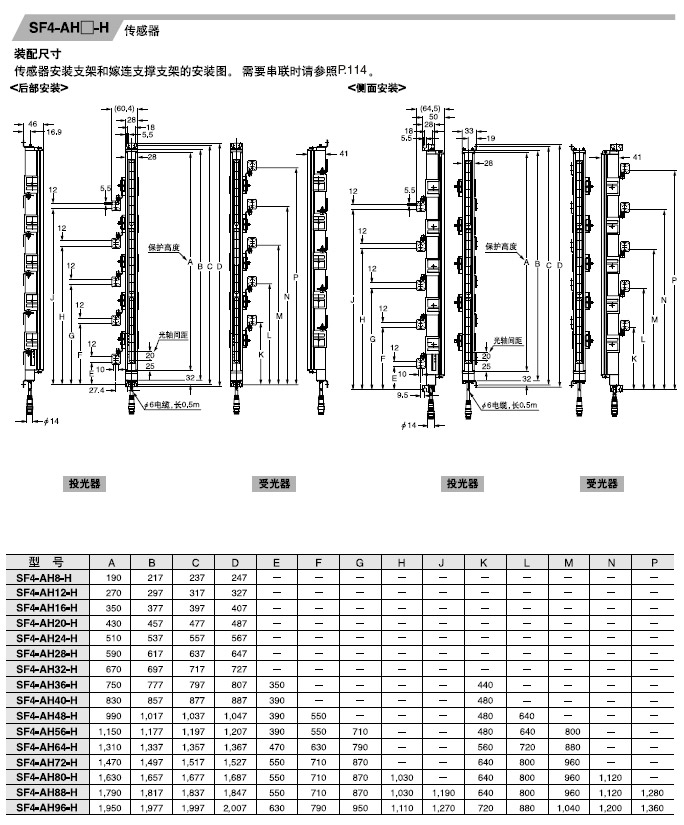

帶 防 濺 帽 型			-	SF4-AH8-H	8	190
			-	SF4-AH12-H	12	270
			-	SF4-AH16-H	16	350
			-	SF4-AH20-H	20	430
			-	SF4-AH24-H	24	510
			-	SF4-AH28-H	28	590
			-	SF4-AH32-H	32	670
			-	SF4-AH36-H	36	750
			-	SF4-AH40-H	40	830
			-	SF4-AH48-H	48	990
			-	SF4-AH56-H	56	1,150
			-	SF4-AH64-H	64	1,310
			-	SF4-AH72-H	72	1,470
			-	SF4-AH80-H	80	1,630
			-	SF4-AH88-H	88	1,790
			-	SF4-AH96-H	96	1,950

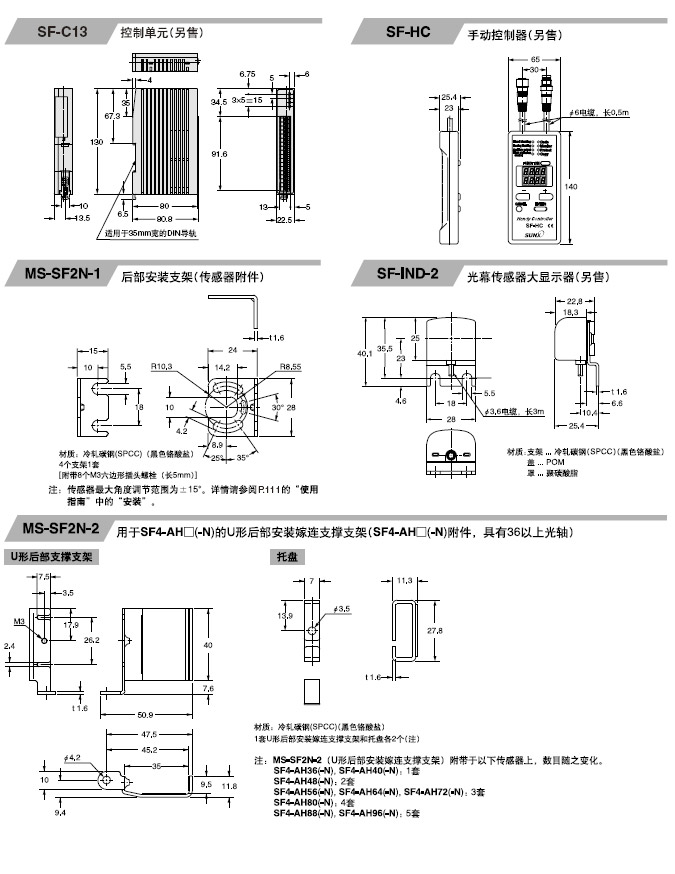

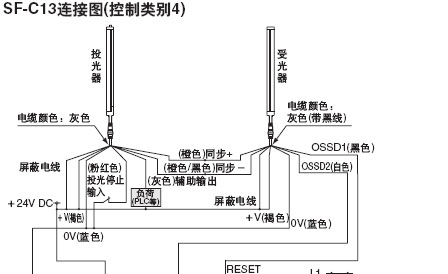

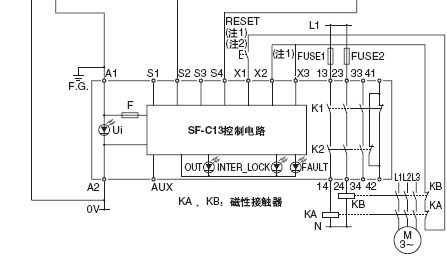

光幕傳感器專用控制單元

種類	形狀	型號 (注1)	說明

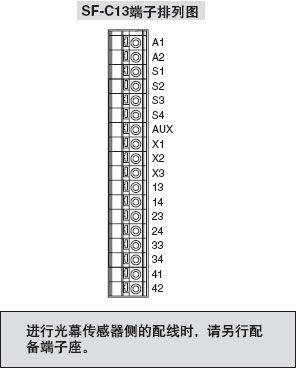

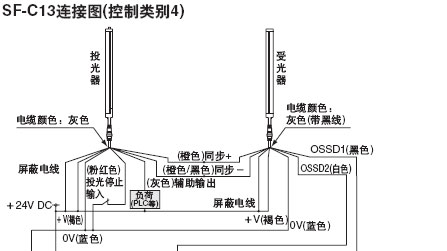

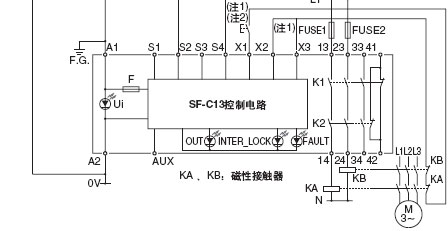

薄型控制單元		SF-C13	符合最高4類控制。

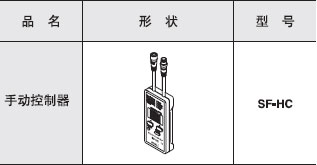

手動控制器

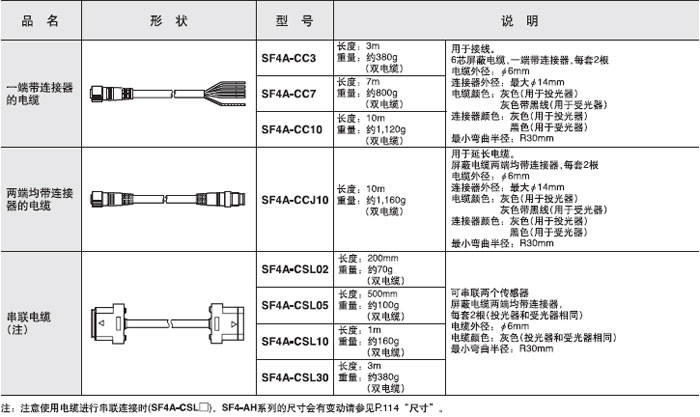

匹配電纜(傳感器不附帶匹配電纜，請另行訂購)

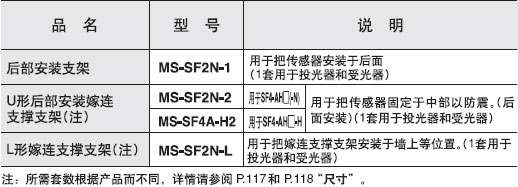

備用部件(傳感器附件)

配件(另售)

注：以上型號僅為單件而非成套部件。投光器/受光器都安裝需2個(2套)。

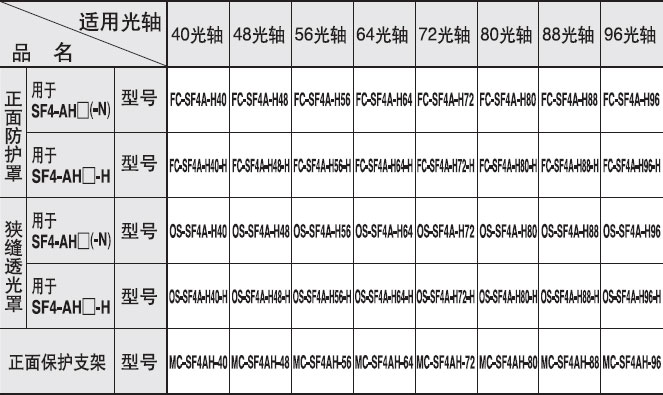

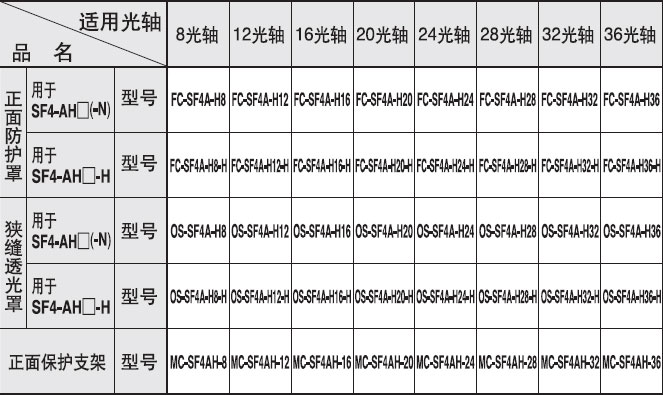

正面防護罩

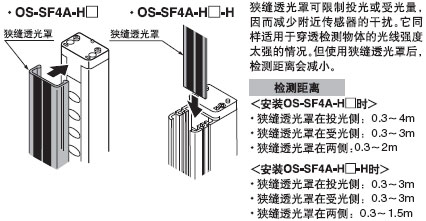

狹縫透光罩

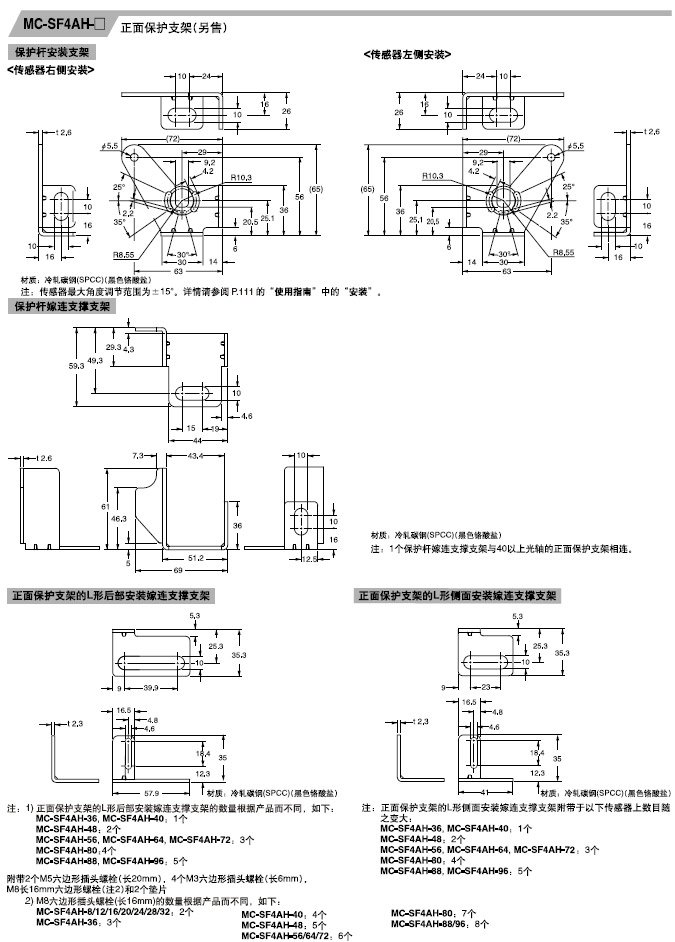

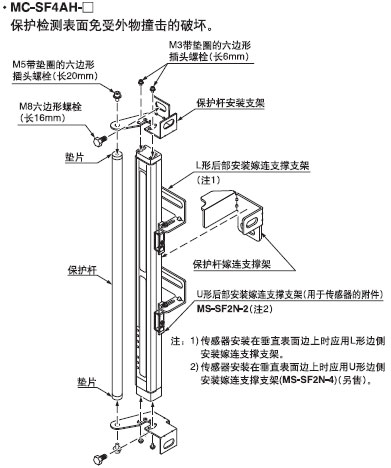

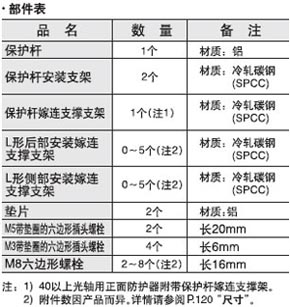

正面保護支架

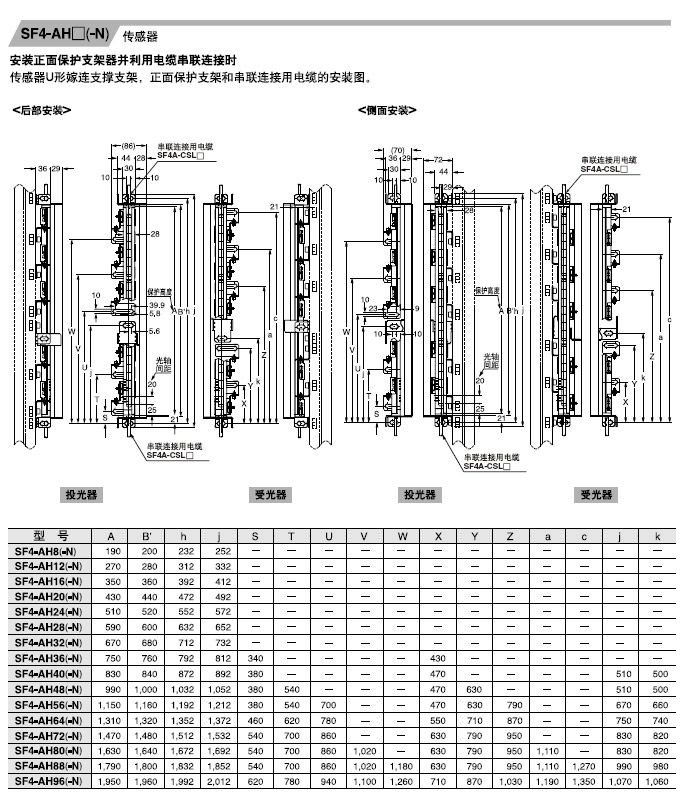

注： 1)套數視產品而定，詳情請參閱PDF.119“尺寸” 2)復合光軸傳感器需嫁連支撐支架(36光軸以上)，不可用中心安裝架安裝于鋁制框架上。

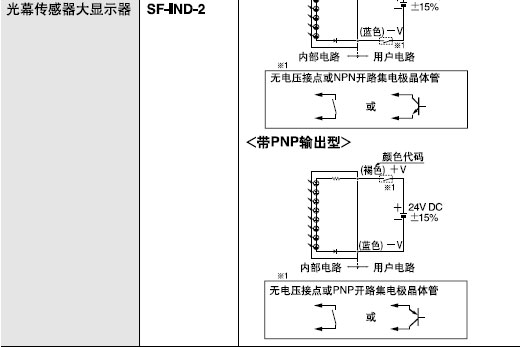

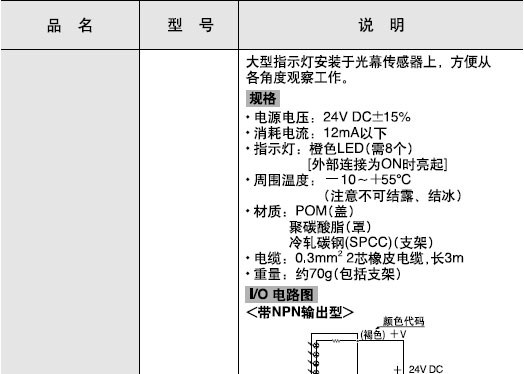

光幕傳感器大顯示器

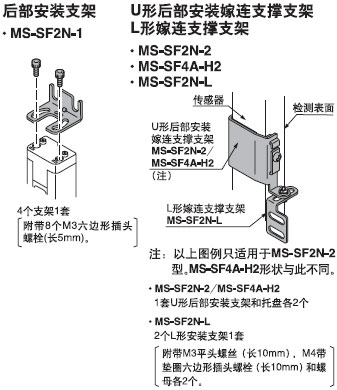

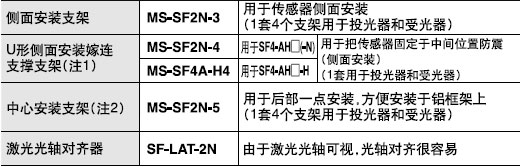

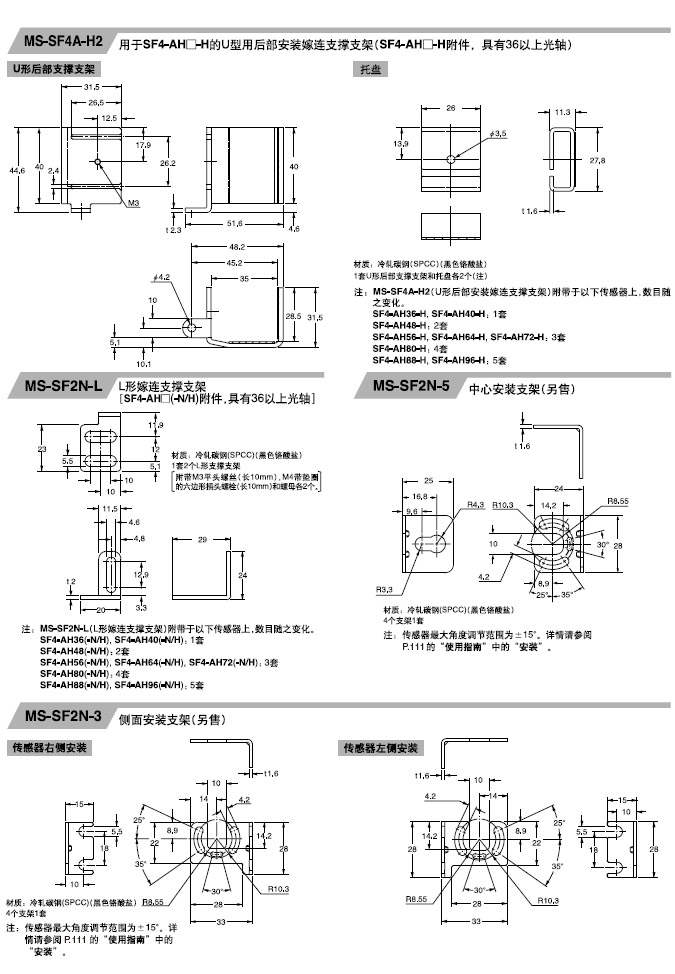

側面安裝支架

中心安裝支架

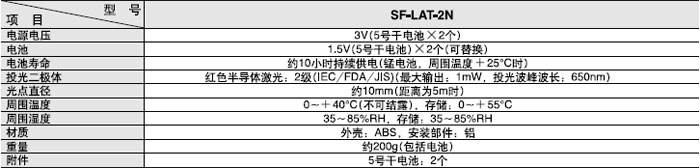

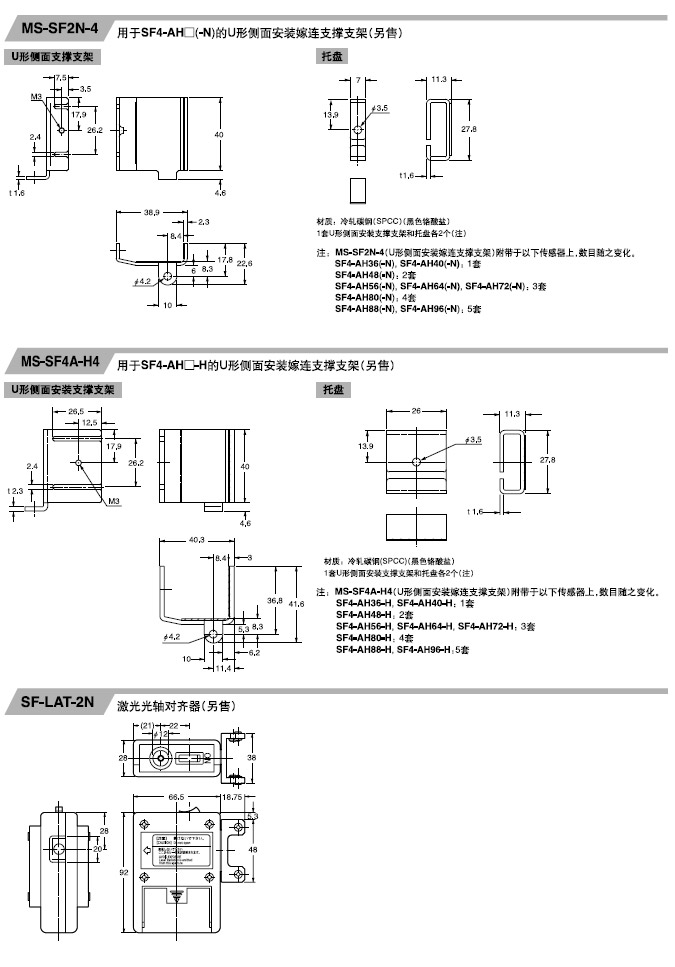

激光光軸對齊器

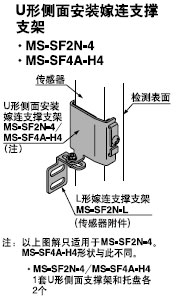

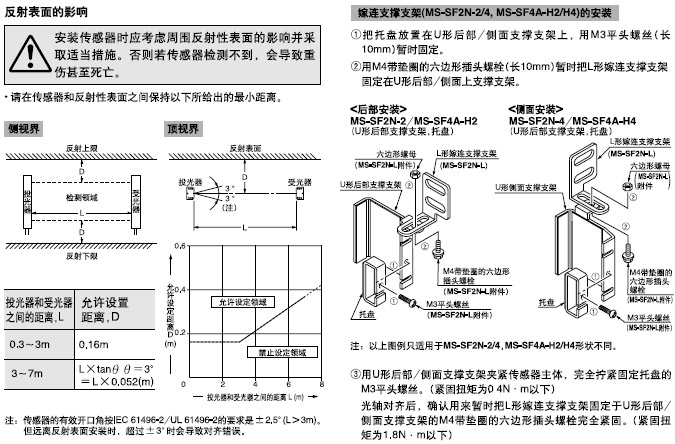

U形側面安裝嫁連支撐支架
