建筑業中新的配電布線方式
為了提高建筑布線系統的施工工作效率, 降低電纜數量和縮短安裝工期, 這里推薦一種新概念的配電系統—扁平電纜配電系統. 通過扁平電纜系統可以將施工現場各種錯綜復雜的布線簡單化, 整體化. 更可以為日后線路的維護和擴容, 增容帶來極大的便利.它針對傳統電纜的連接方式和布線方式中帶來的不利進行了創新和改造. 保證了供電的可靠性和連續性, 通過減少了能耗, 保證設備安全, 達到了節能環保的功效. 除此之外,系統的施工從而變得安全,簡便. 縮短工期,減少了系統總體成本. 更為空間的變換,布線改動提供了良好的準備.
耗材太多, 非節能環保概念
在歐美國家, 扁平電纜配電系統方式已經受到越來越多的工程商的青睞. 為了減少綜合布線成本,他們更愿意選用彎曲半徑小,高柔性的電纜,做為給設備, 照明,開關供電的母線. 慕尼黑的高等�？茖W(xué)院, 銀行都采用了這種高效新型配電系統.

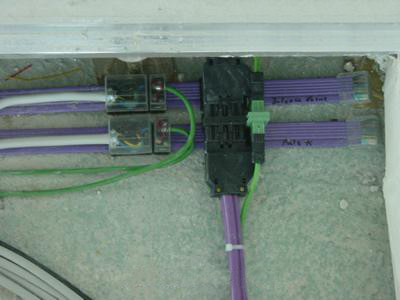

扁平電纜將傳統的線纜一字派開, 做成扁平形狀,方便日后維護插線只用.利用了扁平電纜接插件的絕緣穿刺技術, 螺釘刺破絕緣體與銅芯線連接,從而達到導通, 將扁平電纜的電流分支出來. 所以扁平電纜的接插件可以在扁平電纜上的任意位置引出電流, 方便,靈活簡單. 不僅大大提供了供電系統的安全可靠性. 滿足了現代建筑中擴容, 增加新設備的要求.
扁平電纜系統圖
一般都分為三芯, 五芯和七芯電源線, 其中七芯的電源線包括了5芯的動力線和2芯的信號傳輸線. 這是 EIB—?dú)W洲安裝總線的控制信號線纜. 也就是說利用這種組合式電源線既可以供電,也可以從任何一個位置都可以拉出一個支路來安裝控制設備, 保證信號傳輸. 非常利于房間內,或者隔斷的控制回路的改動.

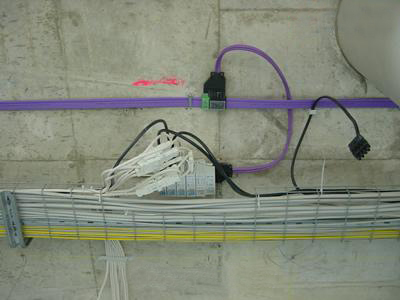

通過EIB總線接插件從電源線中拉出一個回路, 連接 EIB 協議的控制設備,來控制燈光,卷簾窗等.
綜上所述, 這種配電布線系統具有 安全可靠, 方便靈活, 高�？旖�,降低能耗,節能環保之功效.由于它的機械構造和電氣安全性, 大大改善了傳統布線的一些缺陷. 產品應用廣泛,增強了建筑設施中的功能型應用.
隨著日新月異的技術革新,現代建筑中信息化. 智能化成都越來越高.自動化程度的提高, 大量電力設備投入到生活中，人們對電力的依賴程度越來越高。供電的可靠性、連續性成為建筑物中的重要問題之一。建筑物中的強電系統, 照明系統和通訊系統各種類型的布線錯綜復雜, 所以為了避免錯誤, 布線施工應更加的規范,安裝工作盡量簡化. 從節能環保的角度來看, 在設計強電系統的同時,要考慮建筑物的結構,控制設備和各種布線系統保持同樣的壽命期限,減少更換,重新布線的線纜的浪費.
