一、用途
波仕RS-232/RS-485/RS-422轉換器都可將RS-232通信距離延長至1.2Km以上(9600bps時)。都可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡。
波仕電子是通過了ISO9002質量認證的企業。波仕電子的RS-232/485/422轉換器是獲得2000國際測控博覽會金獎的產品。
二、硬件安裝
外形都為DB-9/DB-9轉接盒大小,其中DB-9(孔座)一端直接插在9芯RS-232插座(針座)上。如果PC機的RS-232接口為DB-25,請向波仕電子特別提出,也可用DB-25/DB-9轉接盒。
PC機RS-232串行口的DB-25芯與DB-9芯連接器引腳分配如下:DB-9:2-RXD(收),3-TXD(發),5–GND(地)。DB-25:2-TXD(發),3-RXD(收),7-GND(地)。
波仕電子還可以提供軍品級(-40℃)的轉換器。
RS-485(或RS-422)通信建議一定要接地線,因?yàn)镽S-485(或RS-422)通信要求通信雙方的地電位差小于1V。即:半雙工通信接3根線(+A、—B、地),全雙工通信接5根線(+發、—發、+收、—收、地)。
為了安全起見,建議通信機器的外殼接大地。
當通信距離超過100米時推薦使用光電隔離的通信接口轉換器。
三、軟件說明
本產品均無需任何初始化設置!只用到RXD(收)、TXD(發)、GND(地)信號,加上獨有的內部零延時自動收發轉換技術,確保適合所有軟件!
RS-485為半雙工通信方式。RS-422為全雙工方式。

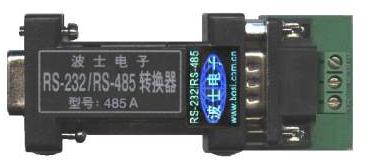

非光隔轉換器(型號:485A)無需外接電源,最高速率115.2Kbps。485A為半雙工型。
所有光隔轉換器的隔離電壓均為2500V。所有波仕轉換器均內置600W抗雷擊浪涌保護器和1500V防靜電保護器。
