MH320便攜式里氏硬度計產品詳細介紹
一、概述：
MH320便攜式里氏硬度計依據里氏硬度測量原理，可以方便快捷地對多種金屬材料進行測量，即刻顯示硬度測量值的同時，可以在不同硬度制式間自由轉換，可預先設置公差限，超出范圍自動報警． 該產品采用國際流行的熱敏打印機與儀器集成為一體，并具工作安靜、打印速度快，可以現場打印檢測報告。依托穩定的低功耗ＩＣ集成電路，全中文顯示，菜單式操作簡單方便，七種異型沖擊裝置無需校準，自動識別．USB接口傳輸，大容量存儲，并附有PC機人性化數據處理軟件及USB即插即用數據線纜．150個小時的待機時間，內置鎳氫可充電電池及充電控制電路，攜帶方便．特別適合工作現場和野外作業．
二、特征： ·依據里氏硬度測量原理，可以對多種金屬材料進行檢測。 ·一臺主機可配備7種不同沖擊裝置使用，自動識別沖擊裝置類型,更換時無需重新校準。 ·支持“鍛鋼（Steel）”材料，當用D/DC型沖擊裝置測試“鍛鋼”試樣時，可直接讀取HB值，無需人工查表�？深A(yù)先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要。 ·采用大屏幕128×64圖形點陣液晶顯示器，信息豐富、直觀。 ·全中文顯示，菜單式操作，操作簡單、方便。 ·有EL背光顯示，方便在光線昏暗環境中使用。 ·可存儲最大500組（沖擊次數32～1）硬度測量數據，每組數據包括單次測量值、平均值、測量日期、沖擊方向、次數、材料、硬度制等信息。 ·熱敏打印機與儀器集成為一體，工作安靜、打印速度快，可以現場打印檢測報告。具有軟件校準功能。 ·內置鎳氫可充電電池及充電控制電路；可連續工作不小于150小時；具有自動休眠、自動關機等節電功能。 ·液晶上有剩余電量指示圖標，可實時顯示電池剩余電量；具有充電過程指示，操作者可隨時了解充電程度。 ·有USB接口，可以方便、快捷地與PC機進行數據交換�？膳鋫湮C(jī)軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告、批量設定儀器參數等豐富功能，滿足質量保證和管理的更高要求。 ·儀器小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。 ·外形尺寸：212mm×80mm×32mm 三、適用材料： 鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、 鍛鋼 四、主要應用領域： ·軸承及其它零件。 ·壓力容器、汽輪發電機組及其設備的失效分析。 ·重型工件。 ·已安裝的機械或永久性組裝部件。 ·試驗空間很狹小的工件。 ·要求對測試結果有正規的原始記錄。 ·金屬材料倉庫的材料區分。 ·大型工件大范圍內多處測量部位的快速檢驗。 五、技術參數： ·測量范圍： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS, (59.1-88)HRA, (13.5-101.7)HRB ·測量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上) ·硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS) ·示值誤差：HLD：±5 HRC：±1 HB：±4 ·顯 示：點陣LCD，128×64圖形點陣液晶 ·熱敏式打印機，工作安靜，可打印任意份數的測試結果，滿足現場的需要 ·打印紙寬：（57.5±0.5）mm；打印紙卷直徑：30mm ·工作電壓：6V鎳氫電池組 ·充電電源：9V/500mA；充電時間2.5～3.5小時 ·持續工作時間：約150小時（不打印、不開背光時） ·通訊接口標準：USB1.1 六、工作條件： 環境溫度：操作溫度－10～＋50℃；存儲溫度：-30℃～＋60℃； 相對濕度≤90％； 周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。 七、開機顯示與簡要說明： 開機后會自動進入主顯示界面，如下圖所示：

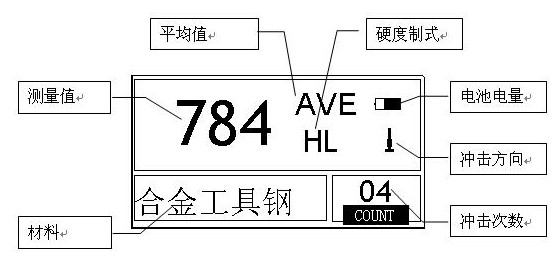

·電池電量：顯示剩余電量。 ·沖擊方向：當前沖擊方向。 ·平 均 值：達到設定的沖擊次數后，顯示平均值時出現。 ·硬度制式：當前測量值的硬度制。 ·測 量 值：當前單次測量值（無平均值提示），當前平均值（有平均值提示）。 ·顯 示：表示超過轉換或測量范圍， 表示低于轉換或測量范圍。 ·材 料：當前設定的材料。 ·沖擊次數：測量時顯示已經完成的沖擊次數，用次數快捷鍵設置沖擊次數時顯示設置的沖擊次數，瀏覽單次測量值時·顯示單次測量值的對應次數。 八、USB數據處理軟件： ·存入：將測量出來的數據存儲 ·調出：將數據從主機中調出 ·打�。簩�(shù)據打印輸出，A4界面 ·超限：設置公差限后的超限顯示 ·清除：清除測量數據 ·連接：設定與主機連接 ·斷開：設定與主機斷開 ·下載：把數據下載到本地，實現海量存儲 ·設置：參數設置 ·幫助：即時幫助功能 九、標準配置：
| |
序號 |
名 稱 |
數量 |
備 注 |
| 標準配置 |
1 |
儀器主機 |
1臺 |
|
| 2 |
D型沖擊裝置 |
1只 |
|
| 3 |
標準里氏硬度塊 |
1塊 |
|
| 4 |
尼龍刷A |
1只 |
|
| 5 |
小支承環 |
1只 |
|
| 6 |
電源適配器（充電器） |
1只 |
|
| 7 |
打印紙 |
1卷 |
|
| 8 |
隨機資料 |
1份 |
|
| 9 |
ABS儀器箱 |
1只 |
|
| 10 |
數據傳輸及分析軟件光盤 |
1套 |
計算機上應用 |
| 11 |
通信電纜 |
1條 |
|
十、可選配置（異型沖擊裝置）：
| 選擇配置 |
序號 |
名稱 |
數量 |
備 注 |
| 1 |
異型沖擊裝置 |
7種 |
|
| 2 |
異型支撐環 |
12個 |
|
| 3 |
沖擊球頭 |
2種 |
|
| 4 |
尼龍刷B |
1個 |
G型沖擊裝置時使用 |
| 5 |
更換沖擊球頭工具 |
1只 |
|

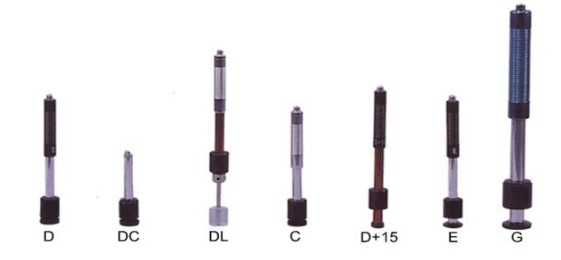

七種異型沖擊裝置

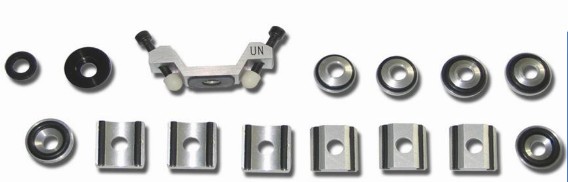

系列異型支撐環
十一、測量范圍表：
| 材料 |
硬度制 |
沖擊裝置 |
| D/DC |
D+15 |
C |
G |
E |
DL |
| Steel and cast steel 鋼和鑄鋼 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
| HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
| HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
| HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
| HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
| HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
| Steel鍛鋼 |
HB |
143～650 |
|
|
|
|
|
| CWT、ST 合金工具鋼 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
| HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
| Stainless steel 不銹鋼 |
HRB |
46.5～101.7 |
|
|
|
|
|
| HB |
85～655 |
|
|
|
|
|
| HV |
85～802 |
|
|
|
|
|
| GC. IRON 灰鑄鐵 |
HRC |
|
|
|
|
|
|
| HB |
93～334 |
|
|
92～326 |
|
|
| HV |
|
|
|
|
|
|
| NC、IRON 球墨鑄鐵 |
HRC |
|
|
|
|
|
|
| HB |
131～387 |
|
|
127～364 |
|
|
| HV |
|
|
|
|
|
|
| C．ALUM 鑄鋁合金 |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
| HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
| BRASS 銅鋅合金 （黃銅） |
HB |
40～173 |
|
|
|
|
|
| HRB |
13.5～95.3 |
|
|
|
|
|
| BRONZE銅錫合金 （青銅） |
HB |
60～290 |
|
|
|
|
|
| COPPER純銅 |
HB |
45～315 |
|
|
|
|
|
十二、異型沖擊裝置技術參數與適用介紹表：
| 異型沖擊裝置 |
DC(D)/DL |
D+15 |
C |
G |
E |
| 沖擊能量 沖擊體質量 |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
| 球頭硬度: 球頭直徑: 球頭材料: |
1600HV 3mm 碳化鎢 |
1600HV 3mm 碳化鎢 |
1600HV 3mm 碳化鎢 |
1600HV 5mm 碳化鎢 |
5000HV 3mm 金剛石 |
| 沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
| 試件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
| 試件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
| 試件最小重量: 可直接測量 需穩定支撐 需密實耦合 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg |
| 試件最小厚度 密實耦合 硬化層最小深度 |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
10mm ≥1.2mm |
5mm ≥0.8mm |
| 球頭壓痕尺寸 |
| 硬度300HV時 |
壓痕直徑 壓痕深度 |
0.54mm 24μm |
0.54mm 24μm |
0.38mm 12μm |
1.03mm 53μm |
0.54mm 24μm |
| 硬度600HV時 |
壓痕直徑 壓痕深度 |
0.54mm 17μm |
0.54mm 17μm |
0.32mm 8μm |
0.90mm 41μm |
0.54mm 17μm |
| 硬度800HV時 |
壓痕直徑 壓痕深度 |
0.35mm 10μm |
0.35mm 10μm |
0.35mm 7μm |
-- -- |
0.35mm 10μm |
| 沖擊裝置適用范圍 |
DC型測量孔或園柱筒內; DL型測量細長窄槽或孔； D型用于常規測量 |
D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面 |
C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。 |
G型測量大厚重及表面較粗糙的鑄鍛件 |
E型測量硬度極高材料 |
