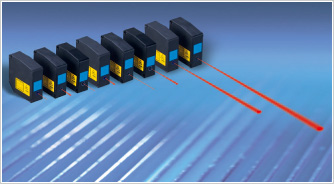

高精度，全方位的位移測量解決方案－－ SICK第五代激光位移傳感器OD Precision
— 非常高的線性度和分辨率，保證測量的準確性
— 表面測量和厚度測量模式可選，一個傳感器就能進行厚度測量(玻璃厚度)
— 一個控制器最多可連接和計算3個傳感器的輸出信號，帶液晶顯示屏，方便安裝調節
— 提供窄的光斑和寬的光斑型號，滿足特定的應用需要
下載OD Precision資料（英文）
高精度，全方位的位移測量解決方案
OD Precision是SICK公司第五代激光位移傳感器，改進了測量精度和分辨率，優化了測量算法來適用于各種材質。傳感器無需控制器可單獨使用，通過RS422接口直接連接PLC，可方便的集成到自動化設備上。
 |
OD Precision的控制器可以同時接三個傳感器，配合控制器的計算功能，能夠直接測量厚度，平面度和同心度等。OD Precision的輸出速率可達到10kHz，加上高的測量精度和分辨率，廣泛應用于：微米級的位移測量，精準的定位，目標物體的識別和質量控制。
應用領域 :
- 高度的精密測量和控制
- 位移的精密測量與定位
- 生產過程中產品質量監控
- 厚度的精確檢測
|
|
完整的傳感器系列：
OD Precision系列提供八個型號的產品，覆蓋五個量程范圍，從24-26mm量程到300-700mm量程。
- 寬光斑或窄光斑：25x35um to 1x3.7mm
- 短的量程或長的量程：25±1mm到500±200mm
|
|
OD Precision系列位移傳感器能夠滿足各種不同的應用要求，無論是粗糙的還是光滑的表面，都能進行高精度高分辨率的測量.對于小量程的傳感器，還提供寬光斑和窄光斑兩個型號，寬光斑的傳感器測量時可以忽略測量表面劃痕或粗糙度等因素對測量結果的影響。
 |
|
 |
| A.用窄光斑型號測量光滑的表面或者較小的物體 |
|
B.用寬光斑型號測量粗糙的表面，這樣可以降低被測表面質量的影響 |
提供完整的傳感器系列，和多種測量與計算功能的控制單元。
 |
適應性強
無論是亮的還是暗的表面，無論是粗糙還是光滑的表面，無論是透明還是不透明的表面都能測量，并優化了測量各種不同材質表面的可靠性
|
 |
精度優化
在操作簡便，功能強大的同時，優化了測量的精度
|
 |
單獨使用
(通過RS422接口連接PLC)
傳感器可以直接通過RS422接口直接PLC，非常方便集成到系統中去 |
 |
只用一個傳感器就能進行玻璃厚度測量 對透明物體厚度的測量變得簡單，只需要一個擁有新的計算功能的傳感器，就能對玻璃厚度進行測量 |
附技術參數：
|
測量量程 |
線性度 |
分辨率 |
重復精度 |
測量頻率 |
光源 |
|
25±1mm |
±1.6um |
0.02um |
0.06um |
10kHz |
紅色激光1級 |
|
30±5mm |
±10/8um |
0.2um |
0.6um |
紅色激光2級 |
|
85±20mm |
±20um |
1um |
3um |
|
350±100mm |
±160um |
5um |
15um |
1.25kHz |
|
500±200mm |
±400um |
10um |
30um |
|
供電電源 |
12 ... 24 V DC |
|
工作溫度 |
-10 ... +55 oC |
|
防護等級 |
IP67 |
|
抗振動特性 |
10/s ... 55/s |
|
抗沖擊特性 |
50G (500m/s2) |
