方便易用的LCD顯示模塊，無需PC即可配置 |
|
基于UDP/TCP傳輸方式的Active I/O Messaging功能，最多連接10臺主機 |
|
支持SNMP到I/O的映射，可與網絡管理系統整合 |
|
|
| |
|
將數字輸入、輸出信號整合到TCP/IP網絡
網絡 ioLogik™ E2240是為系統集成商通過TCP/IP網絡實現對遠程開/關設備的數據采集和控制而設計的，如接近開關、機械開關、按鈕、光傳感器、LEDs以及光電開關。該設備支持多種以太網協議，例如Modbus/TCP，SNMP，HTTP，TCP，UDP，傳輸速率可達100Mbps，從而實現高速數據采集。數據可被多達10臺主機共享。相比傳統的現場總線和串行通信而言，基于以太網的I/O服務器在當今IT架構的系統中實現遠程控制和數據交換更為靈活。 |
|
實現多功能 D/I 和 D/O 的獨立配置
每個數字輸入可被獨立配置為 DI 或計數器模式，而每個數字輸出可被獨立配置為 D/O 或脈沖輸出模式。 |
| |
|

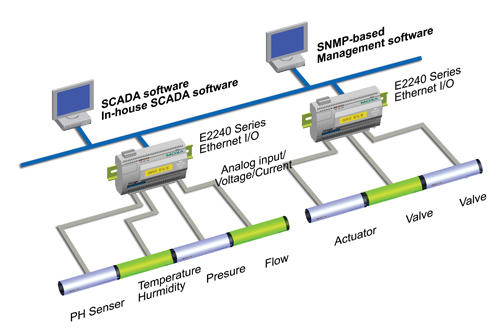

典型應用
|
|
|
|
| |
| |
|
|
|
 |
具備8點mV/V/電流模擬信號輸入，4-20mA電流信號離線檢測 | |
|
具備2點電壓/電流模擬輸出 | |
|
可連接多達10臺主機的100Mbps以太網，支持Modbus/TCP協議 | |
|
基于UDP/TCP傳輸方式的Active I/O Messaging功能，最多連接10臺主機 | |
|
支持SNMP到I/O的映射，可與網絡管理系統整合 | |
|
方便使用的快速編程庫，支持VB，VC++，BCB |
|
提供RS-485級聯口，便于長距離I/O擴展 | | |
| |
|
|
|
|
| LAN | |
|
|
|
|
|
|
|
|
| Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP (MIB for I/O and Network), HTTP, Active I/O Messaging, IP filtering | | | | |
| |
| 串口 | |
|
|
| RS-485 (2線): Data+, Data-, GND | | |
|
|
| | |
| |
| 串口通訊參數 | |
|
|
| |
| 電源要求 | |
|
|
| |
| 機械規格 | |
|
|
| |
| 工作環境 | |
|
|
| -10 to 60℃ (14 to 140℉), 5 ~ 95% RH | | |
|
|
| -2-6-20 to 85℃ (-4 to 185℉), 5 ~ 95%RH | | | | |
| |
| 模擬輸入 | |
|
|
|
|
|
|
|
|
| +/-150 mV, +/-500 mV, +/-5 V, +/-10 V,0-20 mA, 4-20 mA | | |
|
|
|
|
|
| +/- 0.1%, FSR @ 25C, +/- 0.3%, FSR @ 0, 60℃ | | |
|
|
|
|
|
|
|
|
|
|
|
| | |
| |
| 模擬輸出 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| +/- 0.1%, FSR @ 25C, +/- 0.3%, FSR @ 0, 60 ℃ | | |
|
|
|
|
|
| | |
| |
| 安規認證 | |
|
|
| FCC Part 15, CISPR(EN55022) Class A | | |
|
|
IEC61000-4-2(ESD), level 2/3
IEC61000-4-3(RS), level 2
IEC61000-4-4(EFT), level 2
IEC61000-4-5(Surge), level 3
IEC61000-4-6(CS), level 2
IEC61000-4-8(PM), level 1
IEC61000-4-11(Dip), level | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
| |
|
|
|
|
| |
 ioLogik E2240 | |
| 8點模擬輸入和2點模擬輸出以太網I/O服務器 | |
|
|
| | |
|
